ЭМС фильтры — фильтры электромагнитной совместимости служат для снижения высокочастотных помех в сеть от частотных преобразователей для соответствия требуемым стандартам сети.

Описание

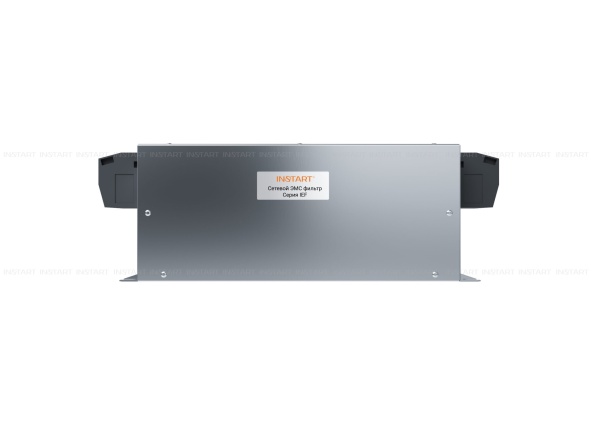

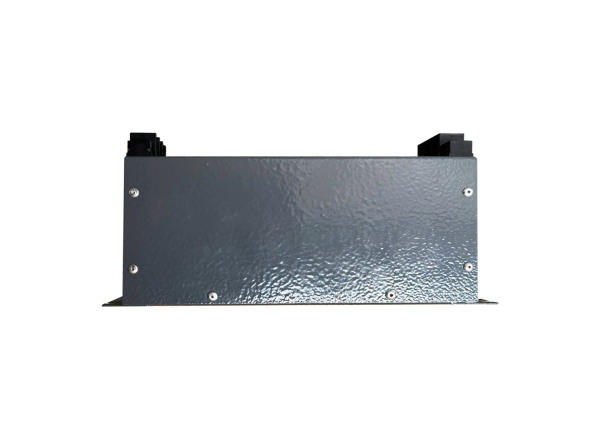

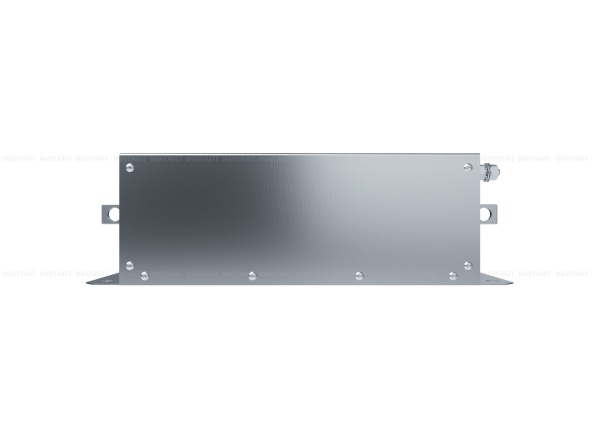

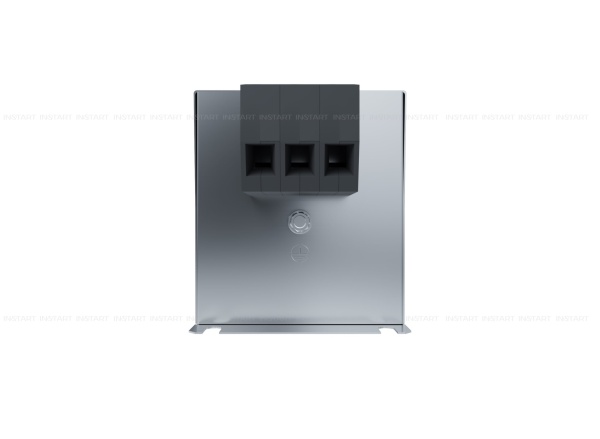

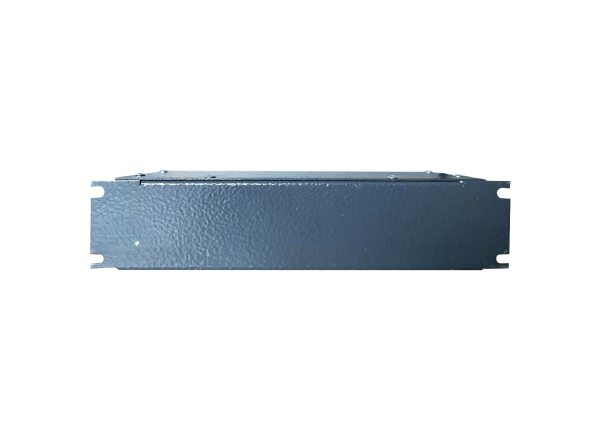

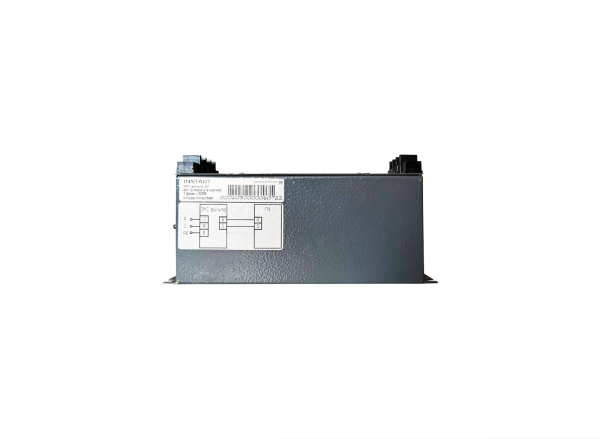

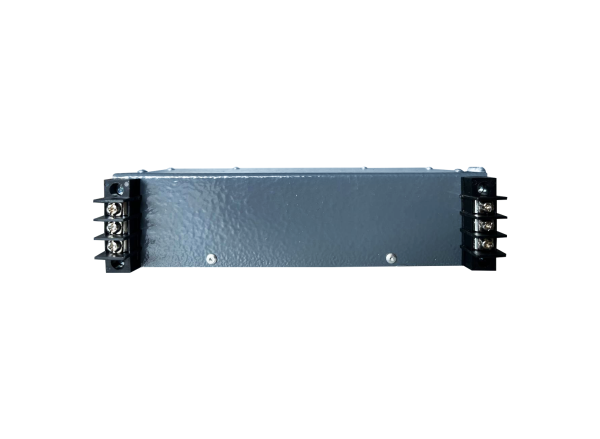

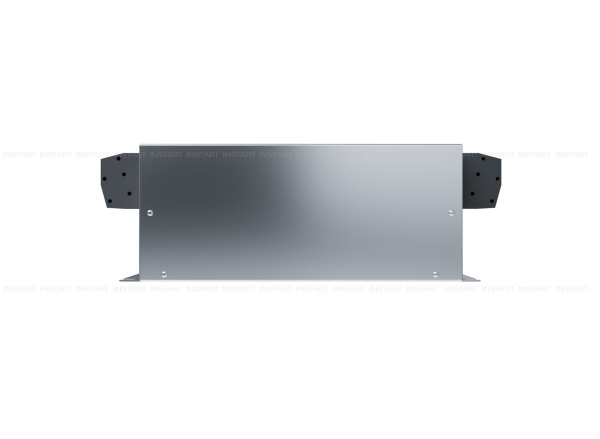

Трехфазные ЭМС–фильтры IEF существенно уменьшают уровень кондуктивных помех в широком диапазоне частот от 150 кГц до 30МГц.

Паразитные токи циркулируют в пределах «клетки Фарадея» через ЭМС–фильтр, не выходя за ее пределы. В результате защищаются иные устройства, подключенные к этой же сети электроснабжения от влияния электромагнитных помех, источником которых является ШИМ – инвертор преобразователя частоты. ЭМС-фильтр должен устанавливаться как можно ближе к силовому входу преобразователи частоты. Уровень электромагнитных излучений также в большой степени зависит от длины и способа укладки силовых кабелей. Поэтому при монтаже частотного преобразователя следует строго придерживаться рекомендаций изготовителя.



Система обозначения

Схема подключения

Габаритные размеры

Модель Размер, мм Вес, кг
ш в г
IEF-2.2/5.8-4 205 75 40 0,4
IEF-3.7/10.5-4 205 75 40 0,4

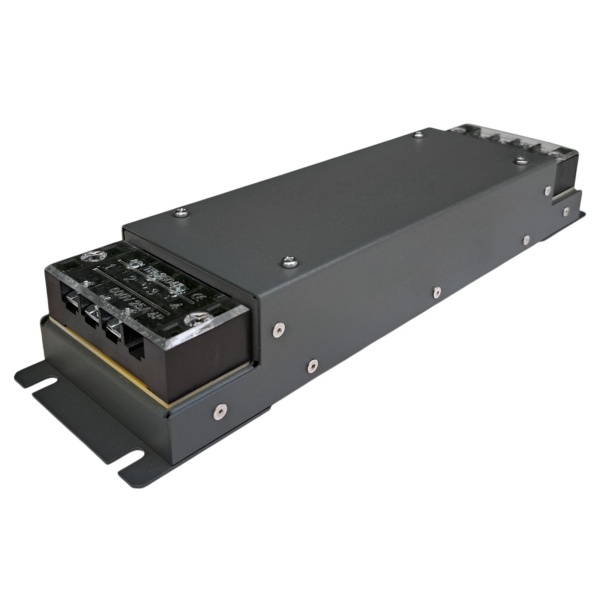

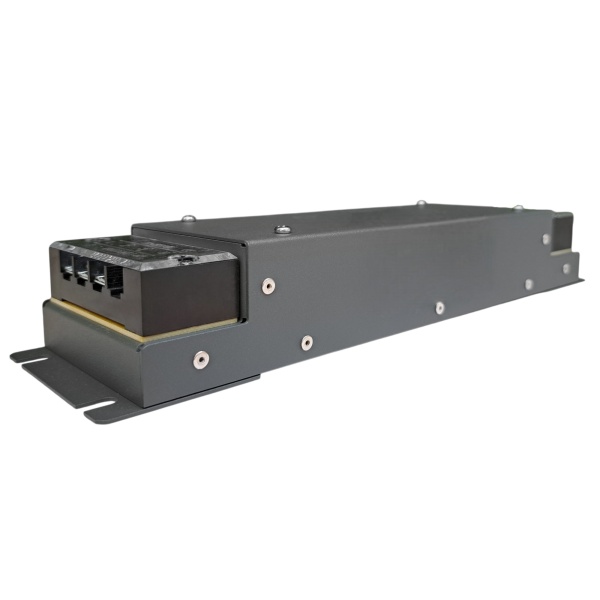

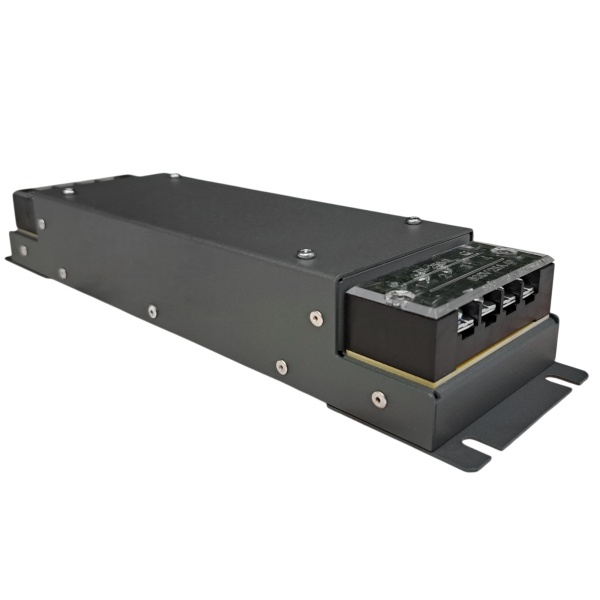

IEF-5.5/15.5-4 205 75 40 0,4
IEF-7.5/20.5-4 295 80 45 0,8
IEF-11/26-4 315 85 50 1,4
IEF-15/35-4 315 85 50 1,4
IEF-18.5/38.5-4 315 85 50 1,4
IEF-22/46.5-4 295 95 85 2
IEF-30/62-4 295 90 85 2,5

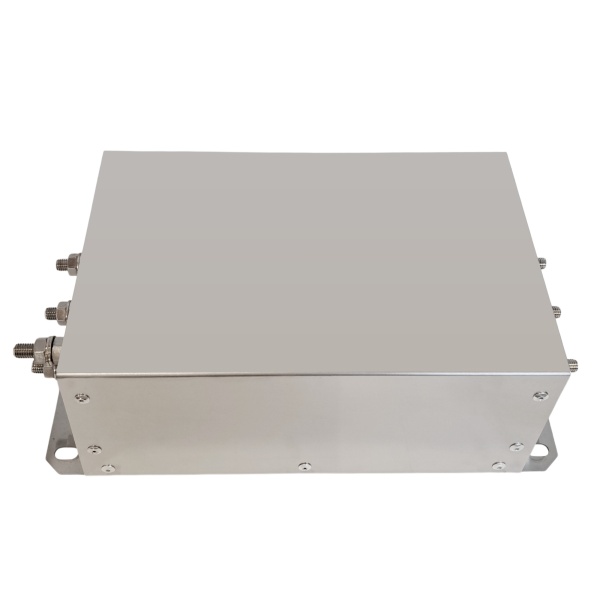

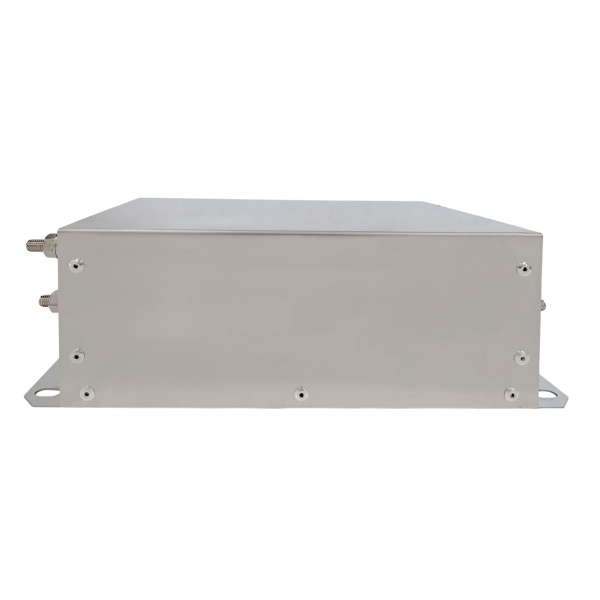

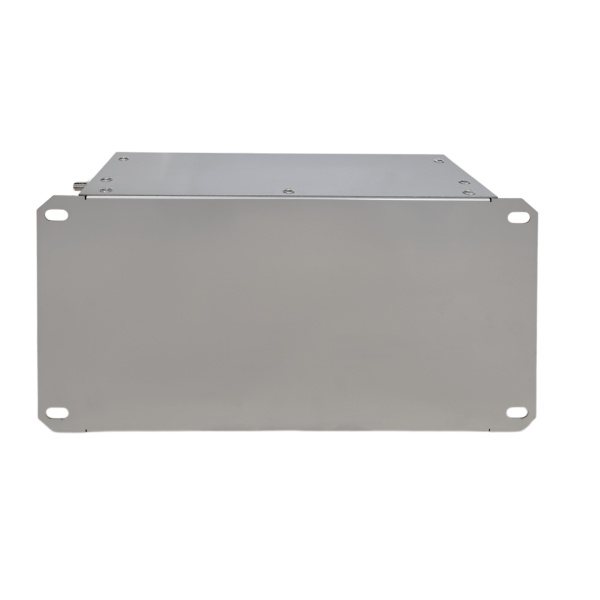

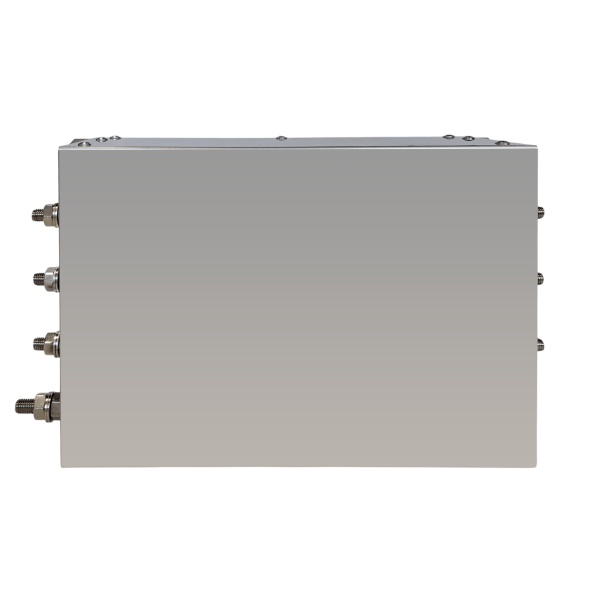

IEF-37/76-4 320 140 85 3
IEF-45/92-4 320 140 85 3,2
IEF-55/113-4 340 150 95 4
IEF-75/157-4 325 100 205 7
IEF-90/180-4 455 170 120 8

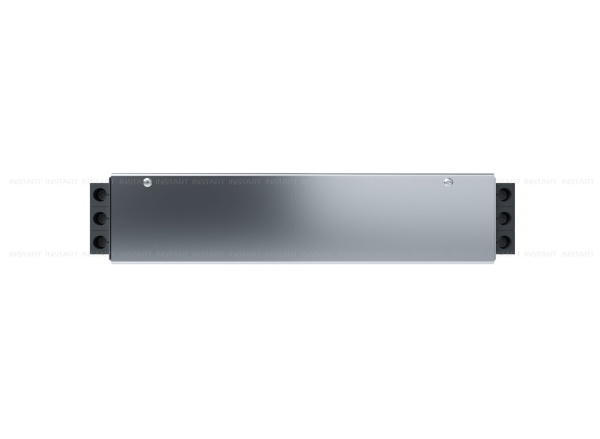

IEF-110/214-4 425 115 240 9
IEF-132/256-4 425 115 240 9
IEF-160/305-4 425 115 240 9
IEF-185/344-4 425 115 240 9
IEF-200/383-4 425 115 240 9
IEF-220/425-4 425 115 240 10,5
IEF-250/484-4 425 115 240 10,5

Технические характеристики

Компонент Характеристика
Рабочая частота, Гц 50
Рабочее напряжение, В 380 — 440
Максимальный ток, А 1,5х Iн (60 сек)
Способ охлаждения Естественное воздушное
Рабочая температура от-25 С0 до +80 С0
Степень защиты IP00
Режим работы Продолжительный
