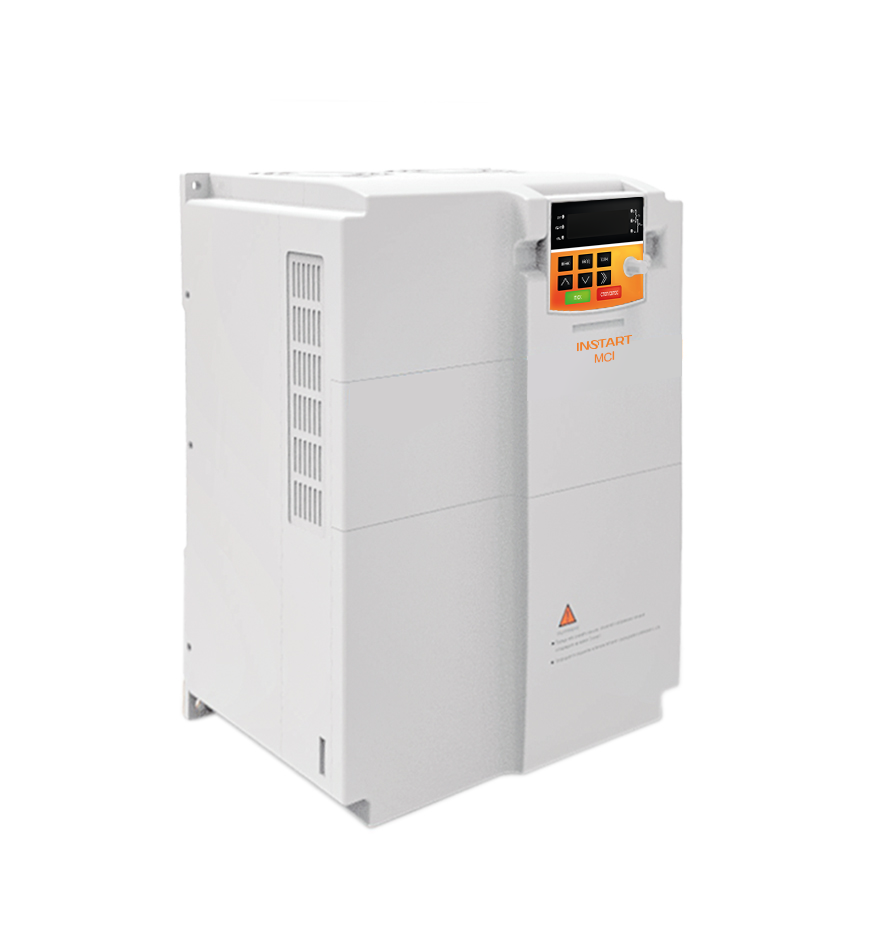

Артикул: 00044000
Преобразователи частоты серии MCI специально разработаны для большого количества стандартных применений и имеют все функциональные возможности современных преобразователей частоты общего назначения. Преобразователи частоты серии MCI – это высокотехнологичные, качественные изделия по экономичной цене. Серия предназначена для управления трехфазными асинхронными электродвигателями с диапазоном мощностей от 0.4 до 630 кВт.
Преобразователи частоты серии MCI используют там, где не требуется векторное управление с замкнутым контуром (наличие энкодера): вентиляторы, насосы, дробилки, компрессоры, штамповочные станки, гравировальные станки, оборудование для обработки стекла, печатные станки, ткацкое оборудование и т.д
1. Серия
*Общепромышленный режим (тяжелый, G) - Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (нормальный, P) - Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Массогабаритные характеристики
Преимущества преобразователей частоты серии MCI
РАБОТА В ДВУХ РЕЖИМАХ• насосный
• общепромышленный
БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ
Заводские предустановки для стандартных применений
ВЫСОКИЙ ПУСКОВОЙ МОМЕНТ ПРИ НИЗКИХ ОБОРОТАХ ДВИГАТЕЛЯ
• в векторном режиме без энкодера: 150 % при 0.5 Гц
ПОДКЛЮЧЕНИЕ ДАТЧИКА ЗАЩИТЫ ДВИГАТЕЛЯ PTC
Улучшенная тепловая защита двигателя по сигналу от температурных датчиков в обмотках электродвигателя
ВСТРОЕННЫЕ ЛОГИЧЕСКИЕ ФУНКЦИИ
Наличие пяти виртуальных программируемых реле для реализации логических задач
«ПОЖАРНЫЙ РЕЖИМ»
Опция «пожарный режим» – это возможность преобразователю частоты продолжать работу в условиях пожара, несмотря на вероятность повреждений, а также игнорируя возникающие ошибки
ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ
• токовая защита от перегрузки двигателя
• токовая защита мгновенного действия;
• защита двигателя от перегрева
• защита от замыкания выходных фаз на землю
• защита от перегрева выходных каскадов
• защита от повышенного или пониженного напряжения
• защита от пропадания фазы на входе
• защита от ошибок передачи данных
• защита от пропадания фаз на выходе
Область применения
Преобразователи частоты серии MCI используют там, где не требуется векторное управление с замкнутым контуром (наличие энкодера): вентиляторы, насосы, дробилки, компрессоры, штамповочные станки, гравировальные станки, оборудование для обработки стекла, печатные станки, ткацкое оборудование и т.дСистема обозначения преобразователей частоты серии MCI
1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60 Гц
4: 3~400 (380) В, 50/60 Гц
6: 3~690 (660) В, 50/60 Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (тяжелый, G) - Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (нормальный, P) - Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Схемы подключения преобразователей частоты серии MCI
Массогабаритные характеристики
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Тип корпуса | Способ монтажа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ш | В | Г | d | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | MCI-G0.4-2B | 1,2 | 108 | 167 | 162 | 4,5 | Пластмассовый | Настенный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G0.75-2B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G1.5-2B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | MCI-G2.2-2B | 2 | 135 | 168 | 170 |
|

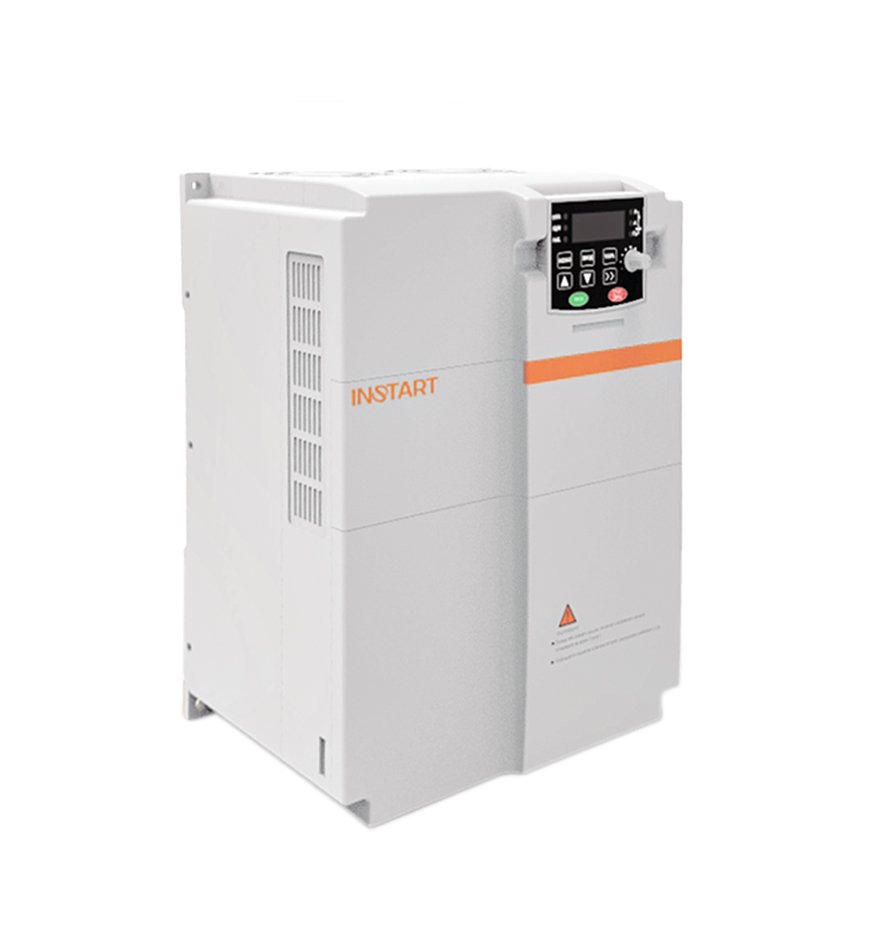

||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | MCI-G0.75-4B | 1,2 | 109 | 168 | 161 | 6 | Пластмассовый | Настенный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G1.5-4B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G2.2-4B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | MCI-G4.0-4B | 2 | 135 | 168 | 170 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | MCI-G5.5/P7.5-4B | 4 | 180 | 280 | 199 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G7.5/P11-4B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MCI-G11/P15-4BF | 7 | 230 | 310 | 205 | 5,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G15/P18.5-4BF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G18.5/P22-4B | 8 | 260 | 335 | 223 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G18.5/P22-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G22-4B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G22-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G22/P30-4 | 9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | MCI-G30/P37-4 | 15 | 251 | 430 | 233 | 6,6 | Металлический | Настенный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G30/P37-4B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G37/P45-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | MCI-G45/P55-4 | 25 | 300 | 530 | 284 | 8,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G55/P75-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | MCI-G75/P90-4 | 36 | 340 | 580 | 315 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G90/P110-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G110/P132-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | MCI-G132/P160-4 | 75 | 530 | 950 | 378 | Настенно- напольный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G160/P185-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G185/P200-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | MCI-G200/P220-4F | 160 | 514 | 1235 | 405 | 13 | Металлический | Настенно- напольный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G220-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-P250-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G250/P280-4F | 180 | 545 | 1345 | 405 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G280/P315-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G315/P355-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G355/P375-4F | 200 | 545 | 1450 | 405 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G375/P400-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G400-4F | 207 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | MCI-G500-4F | 378 | 1000 | 1600 | 600 | 16 | Напольный | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-P500-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G630-4F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Серия
MCI
Напряжение, В
3 ~ 400В, 50|60Гц
Номинальный ток (А)
45А/60А
Мощность, кВт
22кВт/30кВт
Пожарный режим
нет
Степень защиты
IP20
Номинальное напряжение (U,B)
400В
Вес, кг
10
Длина, мм
260
Ширина, мм
335
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
Перегрузочная способность в течение 60 сек(G,P)
тяжелый режим
Совместимый тип элекродвигателя
асинхронный
Тип панели управления
съемная
Резервное копирование с помощью панели
нет
Независимое питание платы управления
нет
Тип встроенного источника питания
10В DC; 24В DC
Цифровые программируемые входы
5 PNP
Аналоговые входы
2
Релейные программируемые выходы
1
Аналоговые выходы
1
Сетевой протокол
ModBUS RTU
Часы реального времени
нет
Подключение термистора ЭД
нет
Способ монтажа
настенный
Импульсные входы
1
Импульсные выходы
1
Режимы управления
скалярный; векторный
Встроенный ЭМС фильтр
да
Встроенный тормозной модуль
нет
Работа с 4 насосами в каскадном режиме
нет
Программное обеспечение на ПК
нет
Тип дисплея
светодиодный (LED)
Выходная частота,Гц
0-599Гц
U2 (напряжение вторичное выходное) (В)
3(0-UвхВ)
Рабочая температура
от -10 до + 40 С
Ширина, мм
260мм
Высота мм
335мм
Глубина, мм
223мм
Глубина упаковки, мм
337мм
Ширина упаковки, мм
362мм
Высота упаковки, мм
507мм
Вес нетто, кг
10.0кг
Вес брутто, кг
9.0кг
Гарантийный срок, месяц
36
Технические характеристики преобразователей частоты серии MCI
| Модель | Мощность двигателя*, кВт | Ток, А | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | P | G | P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G0.4-2B | 0,4 | - | 2 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G0.75-2B | 0,75 | - | 4 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G1.5-2B | 1,5 | - | 7 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G2.2-2B | 2,2 | - | 10 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G0.75-4B | 0,75 | - | 3,0 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G1.5-4B | 1,5 | - | 4,5 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G2.2-4B | 2,2 | - | 6,0 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G4.0-4B | 4 | - | 9,5 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G5.5/P7.5-4B | 5,5 | 7,5 | 13 | 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G7.5/P11-4B | 7,5 | 11 | 17 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G11/P15-4BF | 11 | 15 | 25 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G15/P18.5-4BF | 15 | 18,5 | 32 | 37 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G18.5/P22-4B | 18,5 | 22 | 37 | 45 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G18.5/P22-4 | 18,5 | 22 | 37 | 45 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G22-4B | 22 | - | 45 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G22-4 | 22 | - | 45 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G22/P30-4 | 22 | 30 | 45 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G30/P37-4 | 30 | 37 | 60 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G30/P37-4B | 30 | 37 | 60 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G37/P45-4 | 37 | 45 | 75 | 90 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G45/P55-4 | 45 | 55 | 90 | 110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G55/P75-4 | 55 | 75 | 110 | 152 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G75/P90-4 | 75 | 90 | 152 | 176 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G90/P110-4 | 90 | 110 | 176 | 210 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G110/P132-4 | 110 | 132 | 210 | 253 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G132/P160-4 | 132 | 160 | 253 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G160/P185-4 | 160 | 185 | 300 | 340 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G185/P200-4 | 185 | 200 | 340 | 380 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G200/P220-4F | 200 | 220 | 380 | 420 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G220-4F | 220 | - | 420 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G250/P280-4F | 250 | 280 | 480 | 540 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G280/P315-4F | 280 | 315 | 540 | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G315/P355-4F | 315 | 355 | 600 | 680 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G355/P375-4F | 355 | 375 | 680 | 710 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G375/P400-4F | 375 | 400 | 710 | 750 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G400-4F | 400 | - | 750 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G500-4F | 500 | - | 930 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-P500-4F | - | 500 | - | 930 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCI-G630-4F | 630 | - | 1200 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Техническая спецификация преобразователей частоты серии MCI
| Параметры | Описание |
|---|---|
|
Основные параметры |
|
| Диапазон напряжения и частоты на входе | 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% |
| Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0 - 599 (опция - до 3200) Гц |
| Диапазон мощностей | 0.4 ~ 630 кВт |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР |
| Методы управления | Скалярный Векторный с разомкнутым контуром (бездатчиковый SVC) |
| Перегрузочная способность (не чаще 1 раза в 10 минут) | G: 60 с при 150% ном. тока; 3 с при 180% ном. тока P: 60 с при 120% ном. тока; 3 с при 150% ном. тока |
| Несущая частота | 0.5 ~ 16 кГц |
| Пусковой момент | G: 0.5 Гц/150% (SVC) Р: 0.5 Гц/100% |
| Диапазон скоростей | 1:100 (SVC) |
| Точность отображения выходной частоты | Цифровое задание: 0.02 Гц Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±0.5% (SVC) |
| Точность управления моментом | ±5% (SVC) |
| Увеличение момента (U/f) | Автоматическое Ручное 0.1%...30.0% |
| Характеристика зависимости (U/f) | Прямая Квадратичная Ломаная по нескольким точкам |
| Характеристика разгона/замедления | 4 линейных (выбор с помощью дискретных входов), S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | Встроен |
|
Функциональные возможности |
|
| Панель управления | Съемная до 10м |
| Управление в векторном режиме | По скорости/по моменту |
| Встроенные расширенные функции | 2 таймера, виртуальное реле задержки времени, быстрое ограничение тока, 4-х контурный модуль вычислений (сложение, вычитание, умножение, деление, определение значений и интегральные операции), отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Толчковую частоту и время изменения скорости можно задавать отдельно. Можно настроить приоритетный толчковый режим в рабочем состоянии |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с 2 датчиками обратной связи |
| Безостановочная работа | При пропадании питания: менее 15 мс - непрерывная работа более 15 мс - автоперезапуск |
| Сетевые протоколы | Modbus RTU встроен |
| Опции и аксессуары | Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Полный комплекс |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP20 |
|
Управление |
|
| Каналы команды запуска | Панель, клеммы, сетевой протокол |
| Задание частоты | 14 типов основных и вспомогательных источников задания частоты |
| Задание момента | 14 типов источников задания вращающего момента |
| Источник питания | +10 В DC; +24 В DC |
| Входы управления | 5-цифровых (DI2~DI6), клемму DI6 которого можно использовать в качестве входа для высокоскоростного импульсного входного сигнала. Возможно использовать только встроенный источник питания 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход сигнала напряжения (0~10 В) или токового сигнала (0/4~20 мА). После настройки его можно использовать как разъем входного цифрового сигнала |
| Выходы управления | 1-канальный разъем аналогового выходного сигнала (FM1), который можно использовать не только как выход сигнала напряжения (0 ~ 10 В), но и как выход токового сигнала (0/4 ~ 20 мА) 1-канальный релейный выход (T1), не более 30 В пост.тока/3 A и не более 250 В переменного тока/3 A |
|
Условия окружающей среды |
|
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках) |
| Температура окружающей среды | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 90%, без конденсации |
| Охлаждение | Принудительное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -20 до +55 °С |
Таблица данных по теплоотдаче преобразователей частоты INSTART серии MCI
| Модель | Теплоотдача, Вт |
|---|---|
| MCI-G0.4-2B | 34 |
| MCI-G0.75-2B | 52 |
| MCI-G1.5-2B | 77 |
| MCI-G2.2-2B | 98 |
| MCI-G0.75-4B | 41 |
| MCI-G1.5-4B | 54 |
| MCI-G2.2-4B | 79 |
| MCI-G4.0-4B | 98 |
| MCI-G5.5/Р7.5-4B | 180 |
| MCI-G7.5/Р11-4B | 240 |
| MCI-G11/Р15-4BF | 347 |
| MCI-G15/Р18.5-4BF | 460 |
| MCI-G18.5/Р22-4B | 530 |
| MCI-G18.5/Р22-4 | 530 |
| MCI-G22-4B | 590 |
| MCI-G22-4 | 590 |
| MCI-G22/P30-4 | 653 |
| MCI-G30/P37-4 | 880 |
| MCI-G37/P45-4 | 1110 |
| MCI-G45/P55-4 | 1180 |
| MCI-G55/P75-4 | 1420 |
| MCI-G75/P90-4 | 1580 |
| MCI-G90/P110-4 | 1840 |
| MCI-G110/P132-4 | 2150 |
| MCI-G132/P160-4 | 2590 |
| MCI-G160/P185-4 | 3200 |
| MCI-G185/P200-4 | 3800 |
| MCI-G200/P220-4F | 4600 |
| MCI-G220-4F | 4900 |
| MCI-P250-4F | |
| MCI-G250/P280-4F | 6000 |
| MCI-G280/P315-4F | 7200 |
| MCI-G315/P355-4F | 9000 |
| MCI-G355/P375-4F | 10500 |
| MCI-G375/P400-4F | |
| MCI-G400-4F | 12200 |
| MCI-P500-4F | |
| MCI-G500-4F | 15700 |
| MCI-G630-4F | 18400 |
Паспорт серии MCI —
623,1 кб
В настоящий момент этих товаров нет в наличии
В настоящий момент этих товаров нет в наличии
Таблица подбора тормозных модулей и тормозных резисторов
| Модель |
Рекомендуемое тормозное сопротивление для насосов, вентиляторов, токарных и фрезерных станков, дымососов и пр.
(Кторм ≤ 1.0, ПВ ≤ 10%) |
Рекомендуемое тормозное сопротивление для кранов, подъемных механизмов, конвейеров
(1.3 ≤ Кторм ≤ 1.4, 30 ≤ ПВ ≤ 40%) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тормозной модуль | Номинал резистора | Кол-во* шт. | Итоговое значение | Тормозной модуль | Номинал резистора | Кол-во* шт. | Итоговое значение | |||||
| Ом | кВт | Ом | кВт | Ом | кВт | Ом | кВт | |||||
| MCI-G0.4-2B | Встроен | 600 | 0.16 | 1 | 400 | 0.16 | Встроен | 400 | 0.08 | 1 | 400 | 0.08 |
| MCI-G0.75-2B | Встроен | 250 | 0.4 | 1 | 250 | 0.4 | Встроен | 180 | 0.6 | 1 | 180 | 0.6 |
| MCI-G1.5-2B | Встроен | 120 | 0.25 | 1 | 120 | 0.25 | Встроен | 75 | 1.2 | 1 | 75 | 1.2 |
| MCI-G2.2-2B | Встроен | 80 | 0.4 | 1 | 80 | 0.4 | Встроен | 150 | 0.6 | 3 | 50 | 1.8 |
| MCI-G0.75-4B | Встроен | 600 | 0.16 | 1 | 600 | 0.16 | Встроен | 600 | 0.16 | 4 | 600 | 0.64 |
| MCI-G1.5-4B | Встроен | 200 | 0.16 | 2 | 400 | 0.32 | Встроен | 150 | 0.6 | 2 | 300 | 1.2 |
| MCI-G2.2-4B | Встроен | 600 | 0.16 | 2 | 300 | 0.32 | Встроен | 180 | 0.6 | 4 | 180 | 2.4 |
| MCI-G4.0-4B | Встроен | 180 | 0.6 | 1 | 180 | 0.6 | Встроен | 120 | 1 | 4 | 120 | 4 |
| MCI-G5.5/P7.5-4B | Встроен | 120 | 1 | 1 | 120 | 1 | Встроен | 40 | 2.5 | 2 | 80 | 5 |
| MCI-G7.5/P11-4B | Встроен | 180 | 0.6 | 2 | 90 | 1.2 | Встроен | 15 | 2 | 4 | 60 | 8 |
| MCI-G11/P15-4BF | Встроен | 120 | 1 | 2 | 60 | 2 | Встроен | 40 | 2.5 | 4 | 40 | 10 |
| MCI-G15/P18.5-4BF | Встроен | 40 | 2.5 | 1 | 40 | 2.5 | Встроен | 40 | 2.5 | 6 | 27 | 15 |
| MCI-G18.5/P22-4 | FCI-BU-50 | 180 | 0.6 | 5 | 36 | 3 | FCI-BU-200 | 15 | 2 | 6 | 22.5 | 12 |
| MCI-G18.5/P22-4B | Встроен | 180 | 0.6 | 5 | 36 | 3 | Встроен | 15 | 2 | 6 | 22.5 | 12 |
| MCI-G22-4B | Встроен | 120 | 1 | 4 | 30 | 4 | Встроен | 3 | 3 | 6 | 18 | 18 |
| MCI-G22-4 | FCI-BU-50 | 120 | 1 | 4 | 30 | 4 | FCI-BU-200 | 3 | 3 | 6 | 18 | 18 |
| MCI-G22/P30-4 | FCI-BU-50 | 120 | 1 | 4 | 30 | 4 | FCI-BU-200 | 3 | 3 | 6 | 18 | 18 |
| MCI-G30/P37-4 | FCI-BU-50 | 40 | 2.5 | 2 | 20 | 5 | FCI-BU-200 | 40 | 2.5 | 12 | 13 | 30 |
| MCI-G30/P37-4B | Встроен | 40 | 2.5 | 2 | 20 | 5 | FCI-BU-200 | 40 | 2.5 | 12 | 13 | 30 |
| MCI-G37/P45-4 | FCI-BU-50 | 50 | 2 | 3 | 16.6 | 6 | FCI-BU-200 | 11 | 3 | 9 | 11 | 27 |
| MCI-G45/P55-4 | FCI-BU-100 | 40 | 2.5 | 3 | 13.3 | 7.5 | FCI-BU-400 | 3 | 3 | 12 | 9 | 36 |
| MCI-G55/P75-4 | FCI-BU-100 | 11 | 3 | 4 | 11 | 12 | FCI-BU-400 | 11 | 3 | 15 | 6.6 | 45 |
| MCI-G75/P90-4 | FCI-BU-100 | 40 | 2.5 | 5 | 8 | 12.5 | 2*FCI-BU-200 | 11 | 3 | 18 | 5.5 | 54 |
| MCI-G90/P110-4 | FCI-BU-100 | 40 | 2.5 | 6 | 6.6 | 15 | 2*FCI-BU-400 | 11 | 3 | 24 | 4.12 | 72 |
| MCI-G110/P132-4 | FCI-BU-100 | 11 | 3 | 8 | 5.5 | 24 | 2*FCI-BU-400 | 11 | 3 | 30 | 3.3 | 90 |
| MCI-G132/P160-4 | FCI-BU-100 | 11 | 3 | 10 | 4.4 | 30 | 4*FCI-BU-200 | 3 | 3 | 36 | 3 | 108 |
| MCI-G160/P185-4 | FCI-BU-100 | 40 | 2.5 | 11 | 3.6 | 27.5 | 4*FCI-BU-200 | 3 | 3 | 48 | 2.25 | 144 |
| MCI-G185/P200-4 | FCI-BU-100 | 40 | 2.5 | 12 | 3.3 | 30 | ||||||
| MCI-G200/P220-4F | FCI-BU-100 | 11 | 3 | 14 | 3.1 | 42 | ||||||
| MCI-G220-4F | FCI-BU-100 | 11 | 3 | 16 | 2.75 | 48 | ||||||
| MCI-G220/P250-4F | FCI-BU-100 | 11 | 3 | 16 | 2.75 | 48 | ||||||
| MCI-G250/P280-4F | FCI-BU-400 | 11 | 3 | 18 | 2.44 | 54 | ||||||
| MCI-G280/P315-4F | FCI-BU-400 | 11 | 3 | 20 | 2.2 | 60 | ||||||
| MCI-G315/P355-4F | FCI-BU-400 | 11 | 3 | 22 | 2 | 66 | ||||||
Таблица подбора сетевых, моторных дросселей и ЭМС фильтров
| Модель | Мощность, кВт | Сетевой дроссель | Моторный дроссель | ЭМС фильтр | |
|---|---|---|---|---|---|
| G | P | ||||
| MCI-G0.4-2B | 0.4 | – | – | IMF-2.2/5.1-4 | IEF-0.4/5-2 |
| MCI-G0.75-2B | 0.75 | – | – | IMF-2.2/5.1-4 | IEF-0.75/9-2 |
| MCI-G1.5-2B | 1.5 | – | – | IMF-4.0/8.8-4 | IEF-1.5/16-2 |
| MCI-G2.2-2B | 2.2 | – | – | IMF-5.5/13-4 | – |
| MCI-G0.75-4B | 0.75 | – | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-1.5/5.0-4 |
| MCI-G1.5-4B | 1.5 | – | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-1.5/5.0-4 |
| MCI-G2.2-4B | 2.2 | – | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-2.2/5.8-4 |
| MCI-G4.0-4B | 4 | – | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 |
| MCI-G5.5/P7.5-4B | 5.5 | – | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 |
| – | 7.5 | ISF-7.5/20.5-4 | IMF-7.5/17-4 | IEF-7.5/20.5-4 | |
| MCI-G7.5/P11-4B | 7.5 | – | ISF-7.5/20.5-4 | IMF-7.5/17-4 | IEF-7.5/20.5-4 |
| – | 11 | ISF-11/26-4 | IMF-11/25-4 | IEF-11/26-4 | |
| MCI-G11/P15-4BF | 11 | – | ISF-11/26-4 | IMF-11/25-4 | IEF-11/26-4 |
| – | 15 | ISF-15/35-4 | IMF-15/32-4 | IEF-15/35-4 | |
| MCI-G15/P18.5-4BF | 15 | – | ISF-15/35-4 | IMF-15/32-4 | IEF-15/35-4 |
| – | 18.5 | ISF-18.5/38.5-4 | IMF-18.5/37-4 | IEF-185/38.5-4 | |
| MCI-G18.5/P22-4 | 18.5 | – | ISF-18.5/38.5-4 | IMF-18.5/37-4 | IEF-185/38.5-4 |
| – | 22 | ISF-22/46,5-4 | IMF-22/45-4 | IEF-22/46.5-4 | |
| MCI-G22-4B | 22 | – | ISF-22/46,5-4 | IMF-22/45-4 | IEF-22/46.5-4 |
| MCI-G22-4 | 22 | – | ISF-22/46,5-4 | IMF-22/45-4 | IEF-22/46.5-4 |
| MCI-G22/P30-4 | 22 | – | ISF-22/46,5-4 | IMF-22/45-4 | IEF-22/46.5-4 |
| – | 30 | ISF-30/62-4 | IMF-30/60-4 | IEF-30/62-4 | |
| MCI-G30/P37-4 | 30 | – | ISF-30/62-4 | IMF-30/60-4 | IEF-30/62-4 |
| – | 37 | ISF-37/76-4 | IMF-37/75-4 | IEF-37/76-4 | |
| MCI-G30/P37-4B | 30 | – | ISF-30/62-4 | IMF-30/60-4 | IEF-30/62-4 |
| – | 37 | ISF-37/76-4 | IMF-37/75-4 | IEF-37/76-4 | |
| MCI-G37/P45-4 | 37 | – | ISF-37/76-4 | IMF-37/75-4 | IEF-37/76-4 |
| – | 45 | ISF-45/92-4 | IMF-45/90-4 | IEF-45/92-4 | |
| MCI-G45/P55-4 | 45 | – | ISF-45/92-4 | IMF-45/90-4 | IEF-45/92-4 |
| – | 55 | ISF-55/113-4 | IMF-55/110-4 | IEF-55/113-4 | |
| MCI-G55/P75-4 | 55 | – | ISF-55/113-4 | IMF-55/110-4 | IEF-55/113-4 |
| – | 75 | ISF-75/157-4 | IMF-75/152-4 | IEF-75/157-4 | |
| MCI-G75/P90-4 | 75 | – | ISF-75/157-4 | IMF-75/152-4 | IEF-75/157-4 |
| – | 90 | ISF-90/180-4 | IMF-90/176-4 | IEF-90/180-4 | |
| MCI-G90/P110-4 | 90 | – | ISF-90/180-4 | IMF-90/176-4 | IEF-90/180-4 |
| – | 110 | ISF-110/214-4 | IMF-110/210-4 | IEF-110/214-4 | |
| MCI-G110/P132-4 | 110 | – | ISF-110/214-4 | IMF-110/210-4 | IEF-110/214-4 |
| – | 132 | ISF-132/256-4 | IMF-132/253-4 | IEF-132/256-4 | |
| MCI-G132/P160-4 | 132 | – | ISF-132/256-4 | IMF-132/253-4 | IEF-132/256-4 |
| – | 160 | ISF-160/305-4 | IMF-160/300-4 | IEF-160/305-4 | |
| MCI-G160/P185-4 | 160 | – | ISF-160/305-4 | IMF-160/300-4 | IEF-160/305-4 |
| – | 185 | ISF-185/344-4 | IMF-185/340-4 | IEF-185/344-4 | |
| MCI-G185/P200-4 | 185 | – | ISF-185/344-4 | IMF-185/340-4 | IEF-185/344-4 |
| – | 200 | ISF-200/383-4 | IMF-200/380-4 | IEF-200/383-4 | |
| MCI-G200/P220-4F | 200 | – | ISF-200/383-4 | IMF-200/380-4 | IEF-200/383-4 |
| – | 220 | ISF-220/425-4 | IMF-220/420-4 | IEF-220/425-4 | |
| MCI-G220-4F | 220 | – | ISF-220/425-4 | IMF-220/420-4 | IEF-220/425-4 |
| MCI-G220/P250-4F | 220 | – | ISF-220/425-4 | IMF-220/420-4 | IEF-220/425-4 |
| – | 250 | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 | |
| MCI-G250/P280-4F | 250 | – | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 |
| – | 280 | ISF-280/543-4 | IMF-280/540-4 | IEF-280/543-4 | |
| MCI-G280/P315-4F | 280 | – | ISF-280/543-4 | IMF-280/540-4 | IEF-280/543-4 |
| – | 315 | ISF-315/605-4 | IMF-315/600-4 | IEF-315/605-4 | |
| MCI-G315/P355-4F | 315 | – | ISF-315/605-4 | IMF-315/600-4 | IEF-315/605-4 |
| – | 355 | ISF-355/683-4 | IMF-355/680-4 | По запросу | |
| MCI-G355/P375-4F | 355 | – | ISF-355/683-4 | IMF-355/680-4 | |
| – | 375 | ISF-375/714-4 | IMF-375/710-4 | ||
| MCI-G375/P400-4F | 375 | – | ISF-375/714-4 | IMF-375/710-4 | |
| – | 400 | ISF-400/753-4 | IMF-400/750-4 | ||
| MCI-G400-4F | 400 | – | ISF-400/753-4 | IMF-400/750-4 | |
| MCI-G500-4F | 500 | – | ISF-500/934-4 | IMF-500/930-4 | |
| MCI-P500-4F | – | 500 | ISF-500/934-4 | IMF-500/930-4 | |
| MCI-G630-4F | 630 | – | ISF-630/1205-4 | IMF-630/1200-4 | |
