Пульт управления ПУ-3

Артикул: 00125100

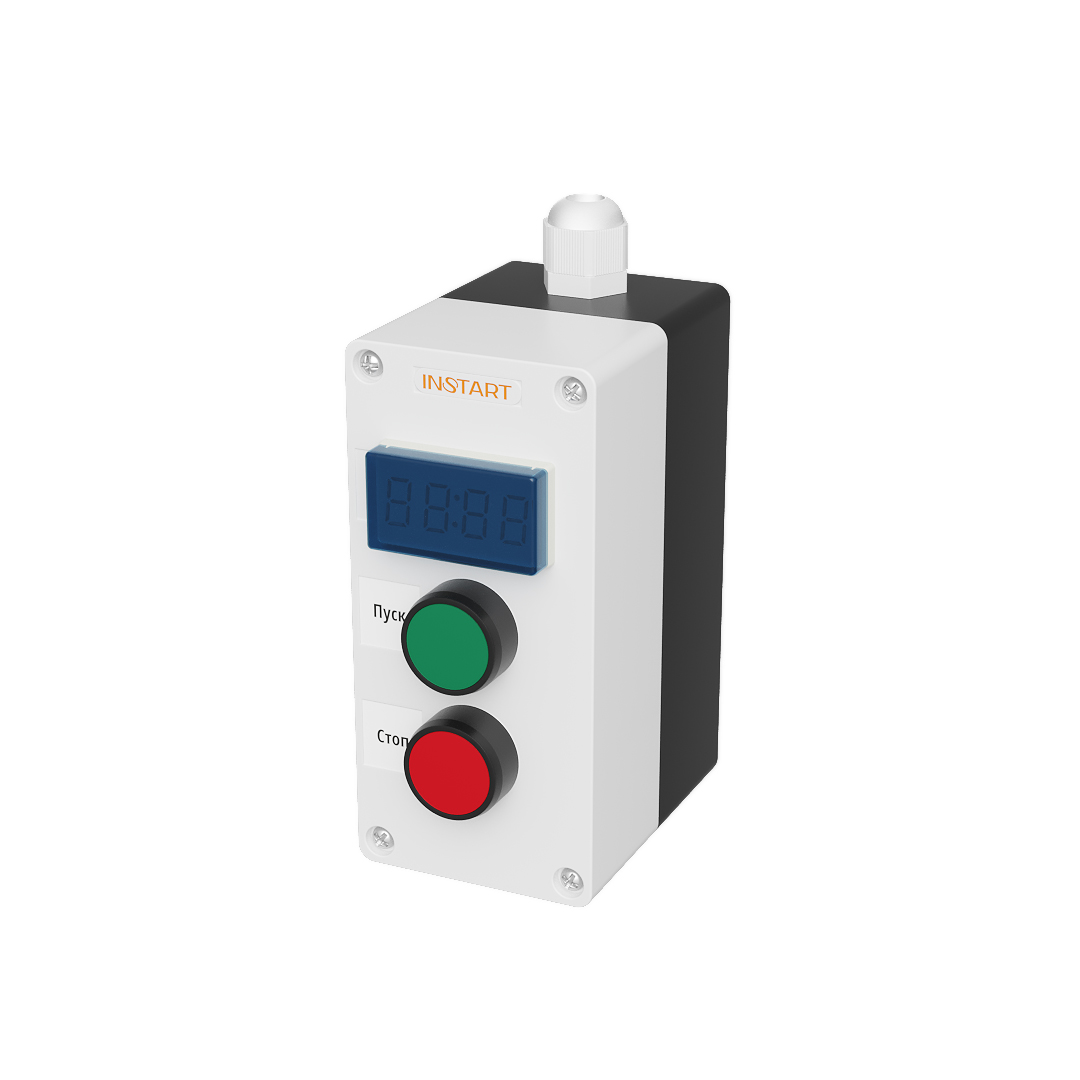

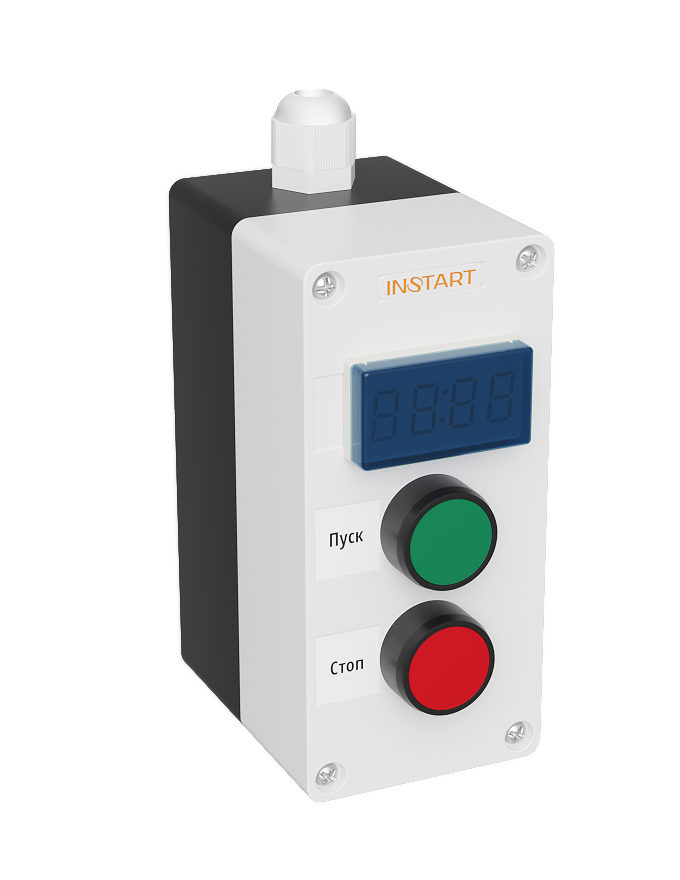

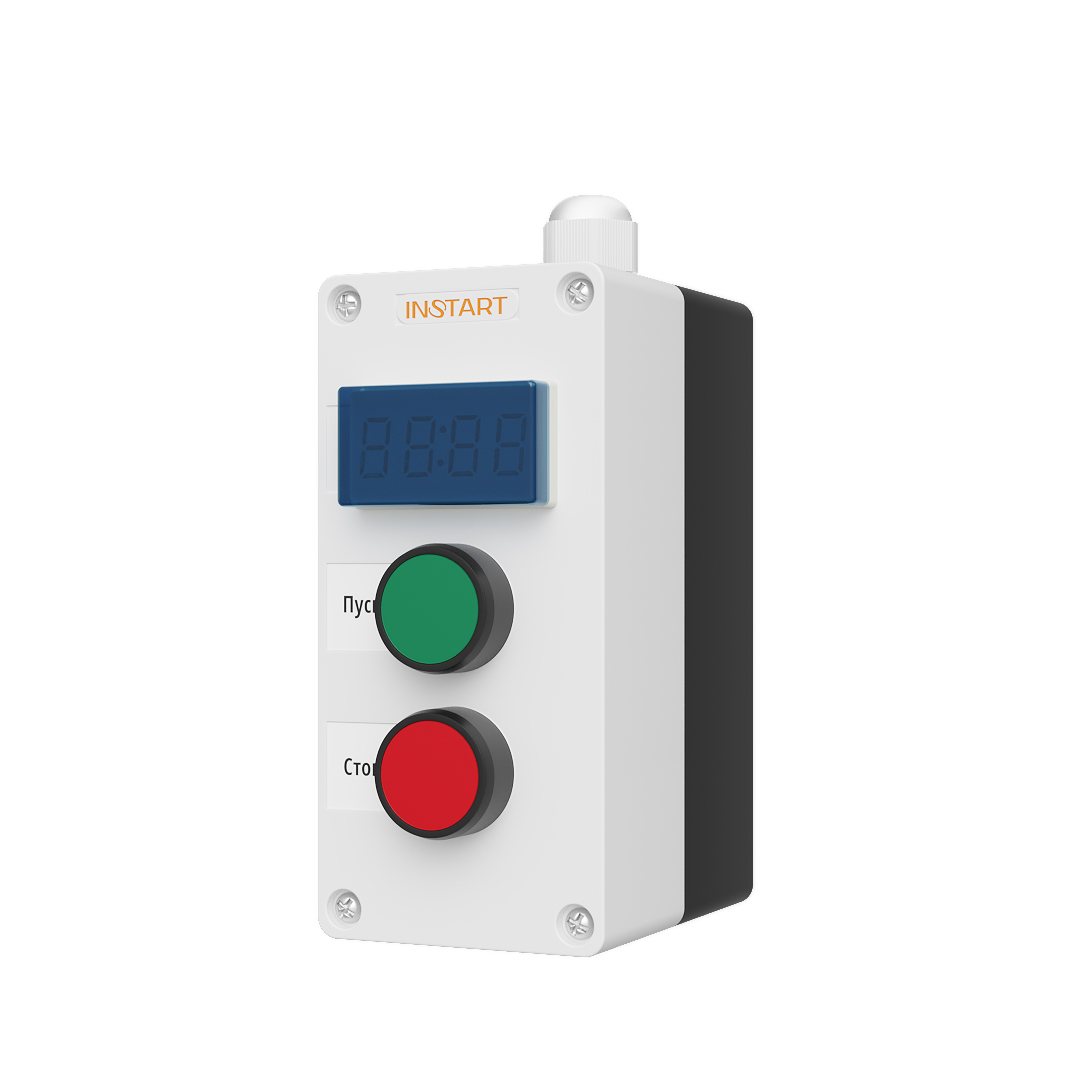

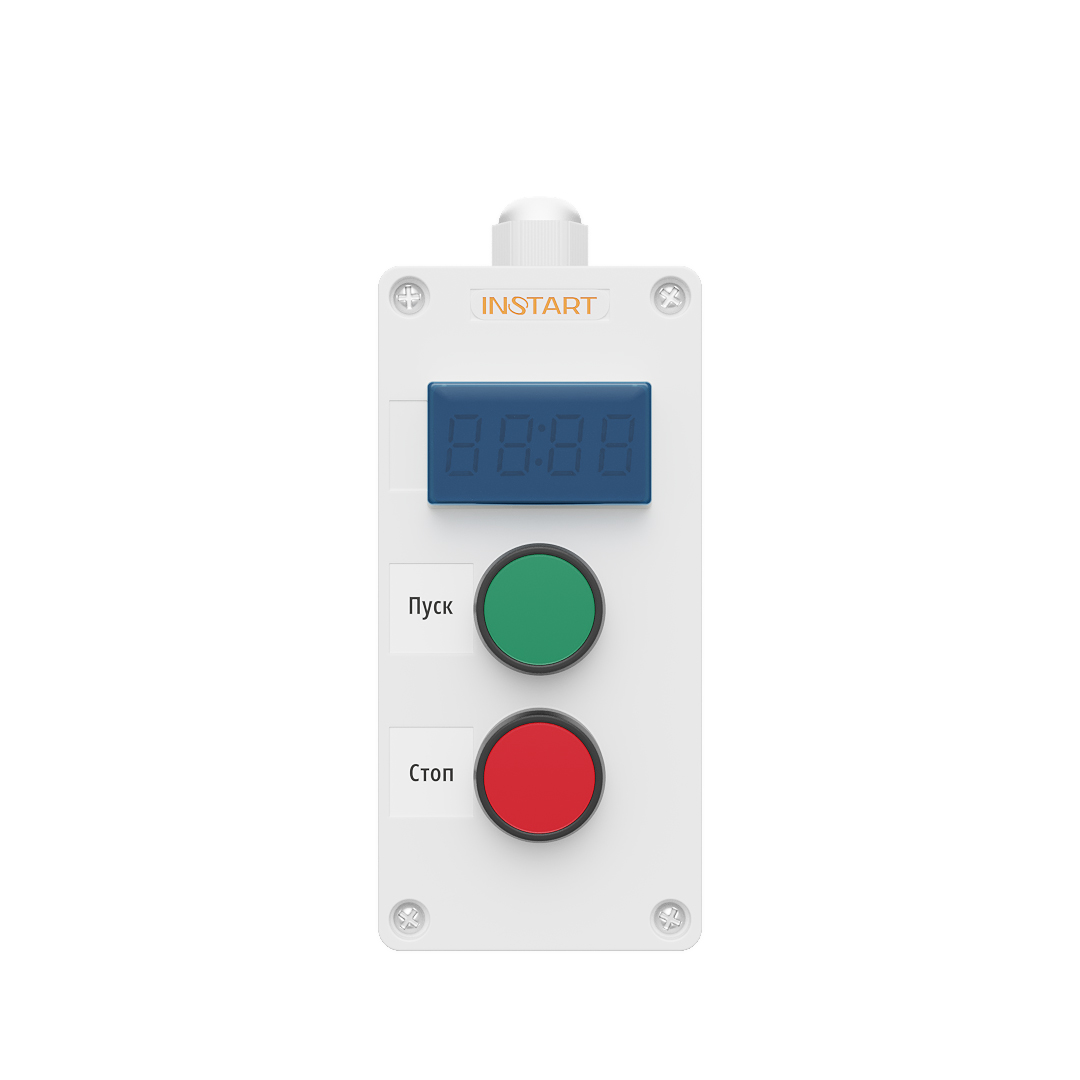

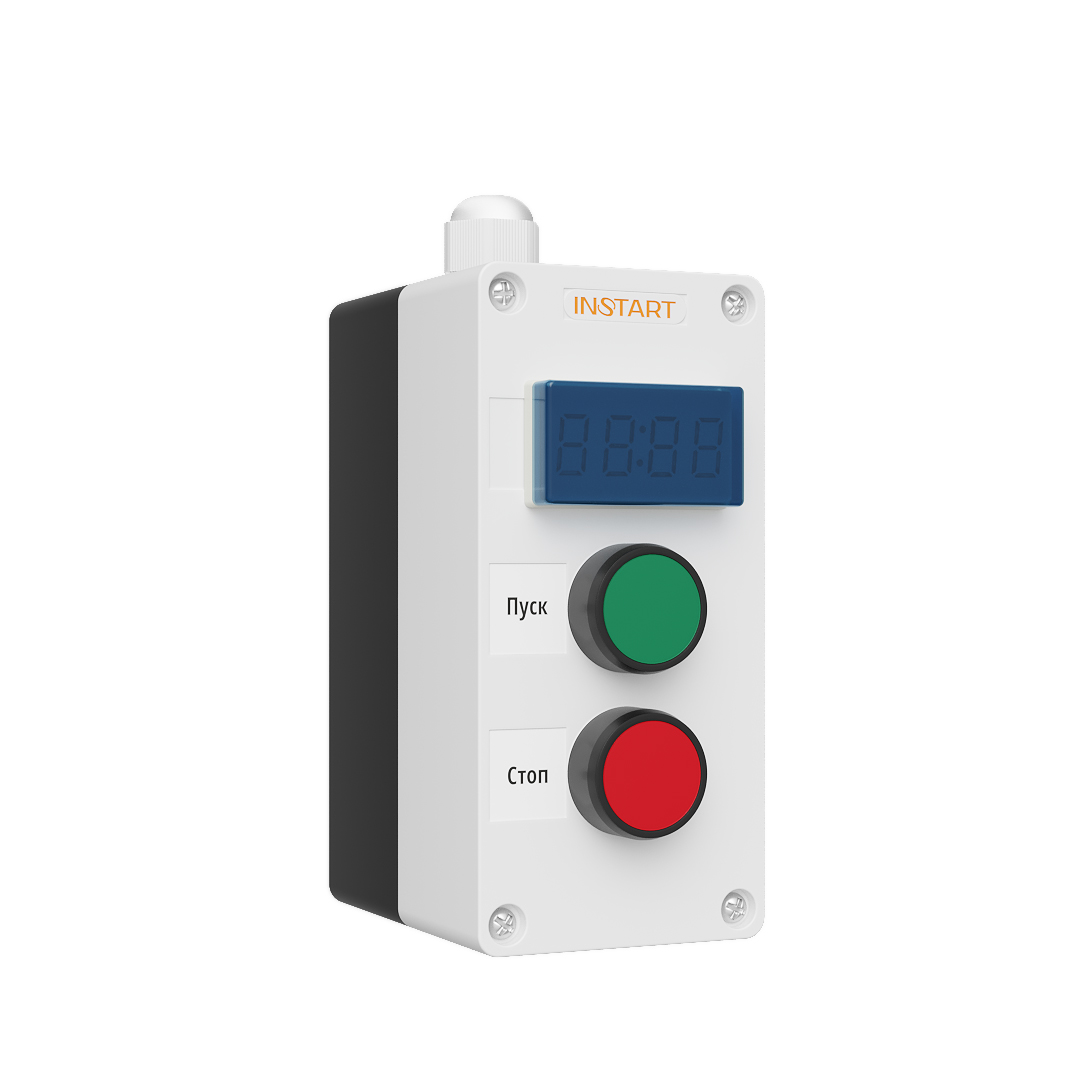

Пульт дистанционного управления Серия ПУ-3 Модель ПУ-3-630

ПУ-3-630 – пульт управления, оснащённый кнопками пуск, стоп, измерителем аналоговых сигналов. Предназначен для управления пуском, остановом, индикации состояния преобразователя частоты, подачи управляющих сигналов.

Совместимость:
- Преобразователи частоты серии SDI, MCI, FCI, LCI
К сравнению

24 035 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание
  • Технические характеристики
  • Документация
  • Видео

Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначений

ПУ-3- Х Y Z

ПУ-3 – корпус кнопочного поста на 3 места.

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампа LED зеленая, матрица 22 мм. напряжение 24 VDC.
2 – лампа LED зеленая, матрица 22 мм. напряжение 230 VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампа LED красная, матрица 22 мм. напряжение 24 VDC.
5 – лампа LED красная, матрица 22 мм. напряжение 230 VAC.
6 – измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z – потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры



















Серия ПУ Габаритные размеры, мм
Д Ш Г
ПУ-3-ХYZ 180 72 95


Установочные размеры

Серия ПУ Установочные размеры, мм
Д Ш
ПУ-3-ХYZ 115 54

Обзор трехместных пультов дистанционного управления на примере ПУ-3-430

Краткое описание:
В данном видео рассматривается задача: запуск/останов электродвигателя и вывод индикации аварии.

Руководство по эксплуатации Пульты управления серия ПУ-3
Паспорт
Каталог Пульты дистанционного управления INSTART
Общий каталог оборудования INSTART
Декларация о соответствии
