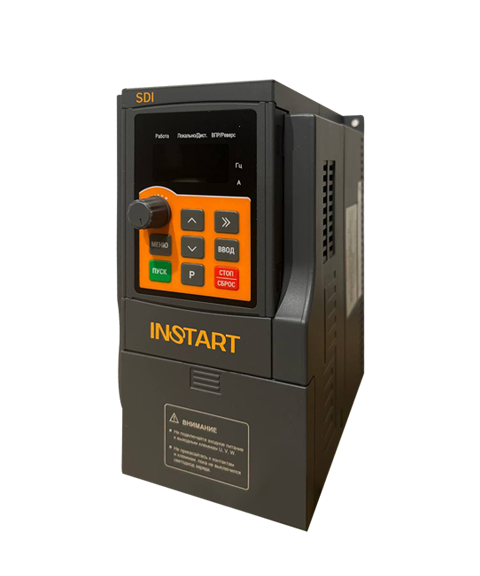

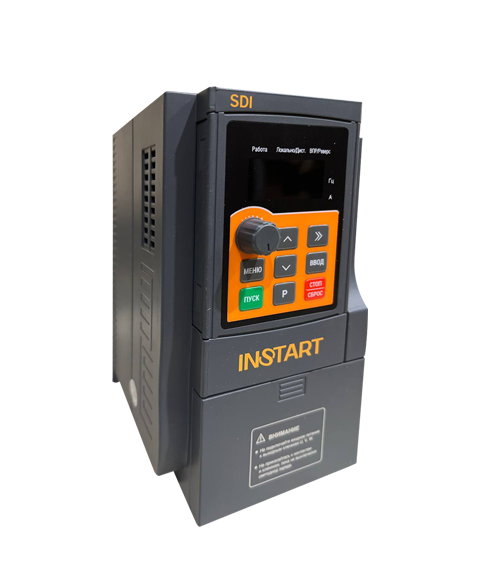

Описание серии SDI

Преобразователи частоты серии SDI– это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART.

Надежные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

  • Компактные размеры
  • Векторное управление
  • Гарантия 3 года
  • Векторное управление
  • Управление через входы/выходы, коммуникационный протокол или с панели управления
  • Два режима ПИД-регулирования
  • Встроенный тормозной модуль
  • Программирование параметров
  • Выбор до 16 скоростей с возможностью применения четырех алгоритмов разгона/торможения
  • Работа от датчика по аналоговому входу 0/4-20 мА (0-10 В)
  • Встроенный протокол MODBUS RTU (RS 485)
  • IGBT модуль (кроме модели SDIG4.0-4B)
  • Защита электродвигателя от перегрузок, короткого замыкания и других неблагоприятных факторов
  • Монтажный комплект (1,5 метра) входит в комплект базовой поставки

Компактный векторный преобразователь частоты по цене скалярного

Система обозначения



1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц

7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

Схема подключения

Массогабаритные характеристики

Типоразмер Модель Вес (нетто), кг Габаритные размеры, мм Тип корпуса Способ монтажа
Ш В Г d

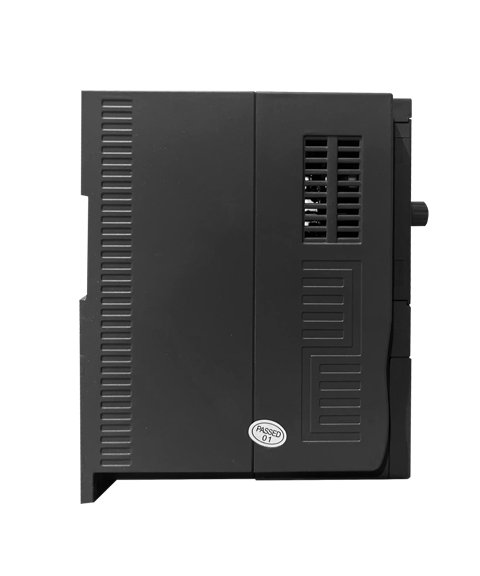

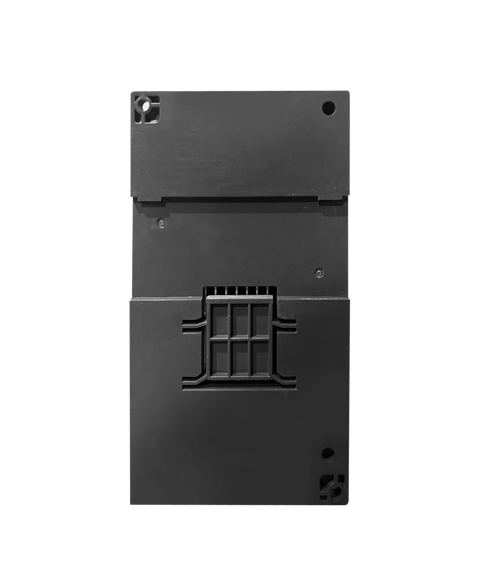

1 SDI-G0.4-2B 0.86 82 145 125 4 Пластмассовый Настенный
SDI-G0.75-2B
SDI-G1.5-2B
SDI-G0.75-4B
SDI-G1.5-4B
SDI-G2.2-4B

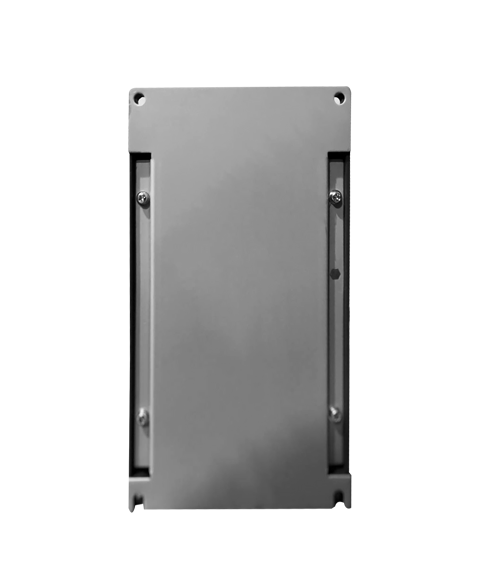

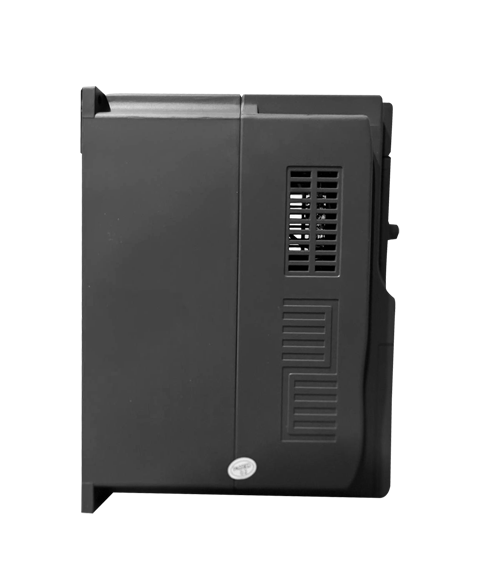

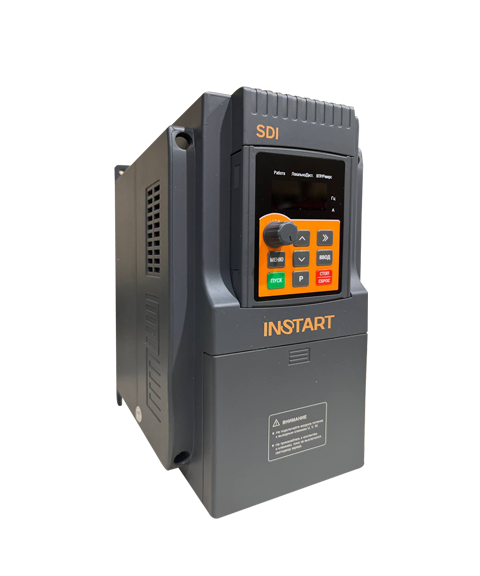

2 SDI-G2.2-2B 1.68 110 190 152 5
SDI-G4.0-4B

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель преобразователя частоты Соответствующий двигатель, кВт Номинальный ток на выходе (А)
G P G P
Вход: 1 фаза, 198-253В (+5% не более 20 мс), 50/60 Гц ± 2%
SDI-G0.4-2B 0.4 2.1
SDI-G0.75-2B 0.75 4.7
SDI-G1.5-2B 1.5 7.5
SDI-G2.2-2B 2.2 10.0
Вход: 3 фазы 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
SDI-G0.75-4B 0.75 2.3
SDI-G1.5-4B 1.5 3.7
SDI-G2.2-4B 2.2 5.1
SDI-G4.0-4B 4.0 8.5

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Параметры Описание
Основные параметры
Диапазон напряжения

и частоты на входе

1 ~ 198-253В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
Диапазон напряжения

и частоты на выходе

3 ~ 0-Uвх, 0 – 599 Гц
Диапазон мощностей 0.4 ~ 4.0 кВт
Тип подключаемого электродвигателя Асинхронный двигатель с короткозамкнутым ротором
Методы управления Скалярный, векторный без обратной связи (бездатчиковый SVC)
Перегрузочная способность (не чаще 1 раза в 10 минут) при 180% от номинального тока 4 с; при 150% от номинального тока 60 с;

при 120% от номинального тока 60 мин

Несущая частота 2 – 10 кГц
Пусковой момент 1.0 Гц / 150% (SVC)
Диапазон скоростей 1:50
Точность отображения

выходной частоты

Цифровое задание: 0.01 Гц

Аналоговое задание: максимальная частота x 0.025%

Точность постоянной скорости ± 0.5% (SVC)
Увеличение крутящего момента (U/f) Автоматическое, ручное 0.1…10%
Характеристика зависимости U/f Прямая, квадратичная, ломаная по нескольким точкам, раздельная
Характеристика разгона/замедления 4 линейных режима, диапазон времени 0-3600 с
Функция AVR Автоматическая стабилизация выходного напряжения
Функциональные возможности
Панель управления Съемная до 50 м
Управление в векторном режиме По скорости
Встроенные расширенные функции Таймер, счетчик импульсов, счетчик длины, счетчик расстояния, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение Торможение постоянным током
Толчковый режим Толчковую частоту и время изменения скорости можно задавать отдельно.

Можно настроить приоритетный толчковый режим в рабочем состоянии.

Диапазон 0 – 50 Гц

Простой ПЛК Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление Используется в процессе управления системой с замкнутым контуром
Безостановочная работа Допускается автоматический перезапуск
Сетевые протоколы Modbus RTU встроен
Опции и аксессуары Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
Защитные функции Полный комплекс
Степень защиты IP20
Управление
Каналы команды запуска Панель, клеммы, сетевой протокол (ModbusRTU (RS485))
Задание частоты 8 источников задания частоты.

Источники входного сигнала: потенциометр панели управления, внешний аналоговый сигнал, цифровой опорный сигнал, импульсный опорный сигнал, команды дискретных входов, ПЛК, сигнал шины управления, внешний потенциометр, сигнал ПИД-регулирования

Компонент Характеристика
Источник питания +10 VDC 20 мА
Входы управления 5 цифровых входов (S1~S5)

1 импульсный вход (HDI), рассчитанный на максимальную частоту 50 кГц

1 аналоговый вход (Al1), который можно использовать как вход напряжения (0-10 В) или тока (0-20 мА)

Выходы управления 1 релейный выход (АО)можно использовать как выход напряжения (0- 10 В) или тока (0/4-20 мА)

1 цифровой выход с открытым коллектором (Y), не более 24 В 50 мА

Условия окружающей среды
Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м (1000 – 3000 м – использование с пониженными характеристиками)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Температура хранения От -20 до +60 °С
Охлаждение Воздушное охлаждение
Вибрация Менее 5.9 м/с (0.6 g)
Температура хранения От -20 до +55 °С

Дополнительное оборудование

Таблицы подбора дополнительного оборудования к преобразователям частоты серии SDI:

Таблица подбора тормозных модулей и тормозных резисторов

Модель Рекомендуемое тормозное сопротивление для насосов, вентиляторов, токарных и фрезерных станков, дымососов и пр. (Кторм ≤ 1.0, ПВ ≤ 10%)
Тормозной модуль Номинал резистора Кол-во шт. Итоговое значение
Ом кВт Ом кВт
SDI-G0.4-2B Встроен 600 0.16 1 600 0.16
SDI-G0.75-2B Встроен 250 0.4 1 250 0.4
SDI-G1.5-2B Встроен 120 0.25 1 120 0.25
SDI-G2.2-2B Встроен 80 0.4 1 80 0.4
SDI-G0.75-4B Встроен 600 0.16 1 600 0.16
SDI-G1.5-4B Встроен 200 0.16 2 400 0.32
SDI-G2.2-4B Встроен 600 0.16 2 300 0.32
SDI-G4.0-4B Встроен 180 0.6 1 180 0.6

Таблица подбора сетевых, моторных дросселей и ЭМС фильтров

Модель Мощность, кВт Сетевой дроссель Моторный дроссель ЭМС фильтр
G
SDI-G0.4-2B 0.4 IMF-2.2/5.1-4 IEF-0.4/5-2
SDI-G0.75-2B 0.75 IMF-2.2/5.1-4 IEF-0.75/9-2
SDI-G1.5-2B 1.5 IMF-4.0/8.8-4 IEF-1.5/16-2
SDI-G2.2-2B 2.2 IMF-5.5/13-4
SDI-G0.75-4B 0.75 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
SDI-G1.5-4B 1.5 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
SDI-G2.2-4B 2.2 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
SDI-G4.0-4B 4.0 ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4

Видео

Обзор преобразователя частоты INSTART серии SDI

Краткое описание:
Упаковка оборудования. Комплект поставки: руководство по эксплуатации, паспорт, монтажный комплект (включает удлинительный кабель 1,5 метра и монтажную рамку). Внешний вид изделия. Панель управления. Съемный вентилятор охлаждения. Способ крепления. Клеммы управления.


Крупно узловая сборка преобразователей частоты INSTART серии SDI

Краткое описание:
В видео ролике показаны этапы сборки преобразователей частоты INSTART серии SDI: 1. Навесной монтаж проводов на печатную плату. 2. Установка IGBT модуля на радиатор охлаждения с последующим монтажом на печатную плату. 3. Сборка силовой части в корпус изделия. 4. Последний этап сборки преобразователя частоты.
