Модернизация оборудования микротоннельного компекса

ОБЪЕКТ:

Площадка с комплексом для прокладки канализационных коллекторов

ОБОРУДОВАНИЕ INSTART:

Преобразователи частоты LCI-G132/P160-4

ОПИСАНИЕ ПРОЕКТА:

Прокладка канализационного коллектора осуществляется посредством микротоннельного комплекса HERRENKNECHT AVN 1600.

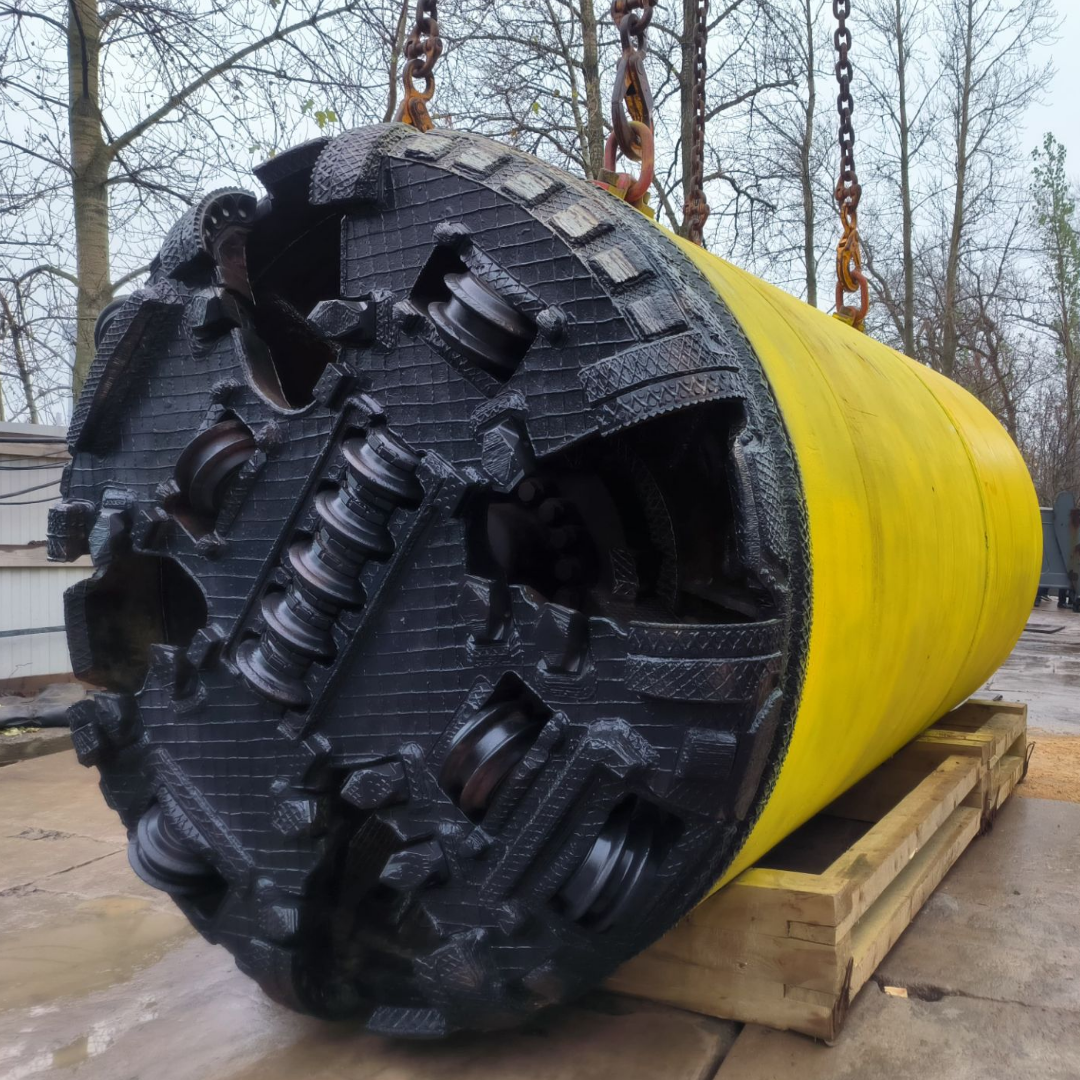

Комплекс состоит из щитовой микромашины, которая прокладывает тоннели внутренним диаметром 1600 мм и длиной 600 метров. Для побуждения продавливающего усилия используется гидравлическая рама, генерирующая давление до 600 тонн. Отделение крупных обломков при гидротранспорте отобранного грунта проводится сепаратором. За подачу воды и забор пульпы (шлама) отвечают отдельные 4 насоса мощностью от 90 кВт до 132 кВт.

Насосы приводят в движение контуры подачи воды и отбора пульпы суммарной протяженностью в 1200 метров. А также насосам необходимо поднимать насыщенную грунтом воду на высоту около 40 метров, чтобы подавать её в сепараторную установку.

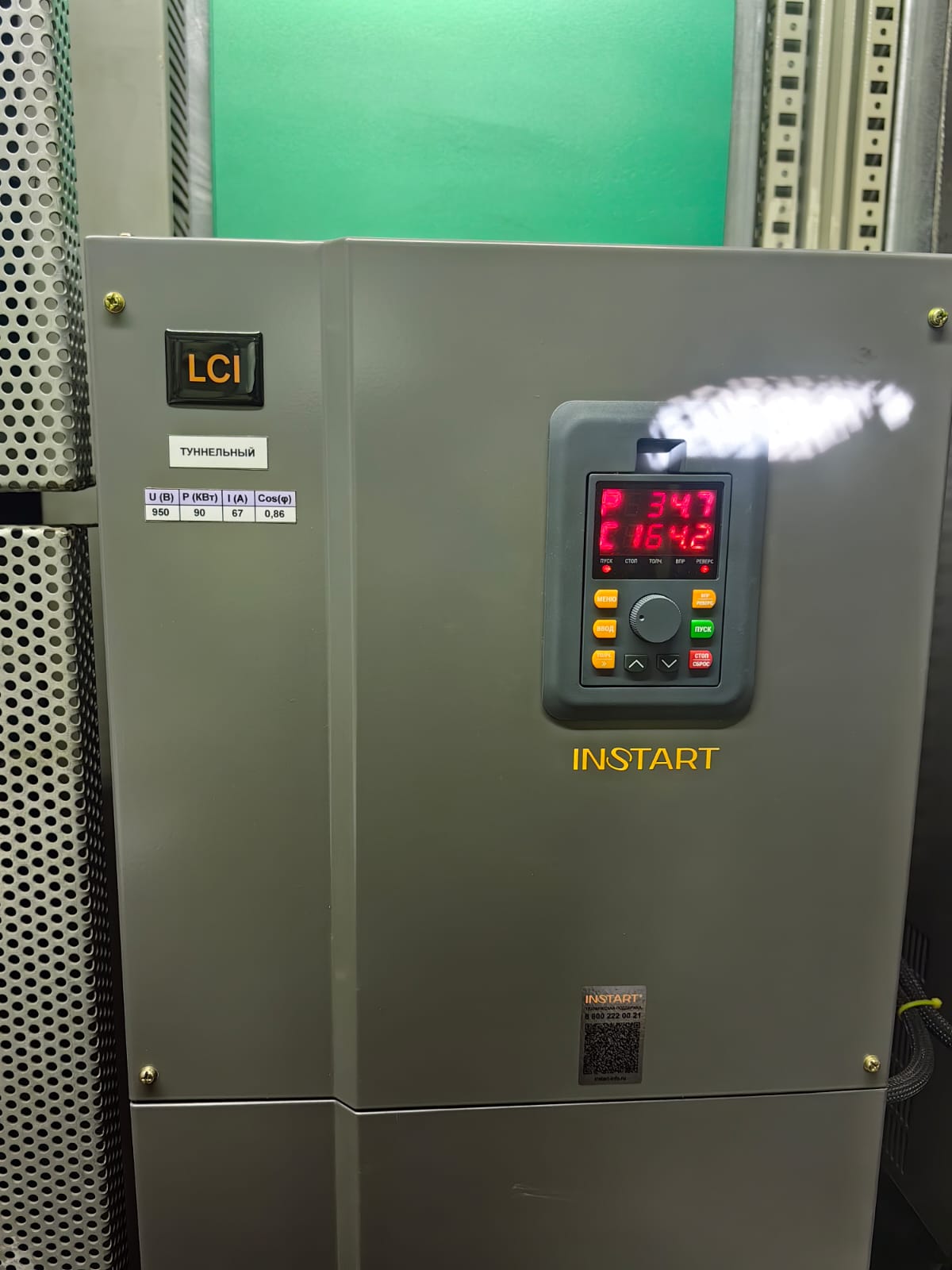

Ранее насосы управлялись преобразователями частоты одного известного бренда, но со временем срок их службы подошёл к концу. Было принято решение о замене на модели серии LCI от INSTART.

Насосы и, как следствие, электродвигатели в процессе работы испытывают большие гидродинамические нагрузки. Частотные преобразователи INSTART успешно им противостоят, обеспечивая стабильную работу водяного контура комплекса AVN1600.

РЕЗУЛЬТАТ:

Результатом установки преобразователей частоты INSTART стало улучшение показателя отказоустойчивости оборудования. Помимо этого, появилась возможность быстрой перенастройки ПЧ под разные электродвигатели насосов.

Заказчику понравилась гибкость настройки преобразователей частоты LCI и наличие новых полезных функций.
