Описание серии VCI

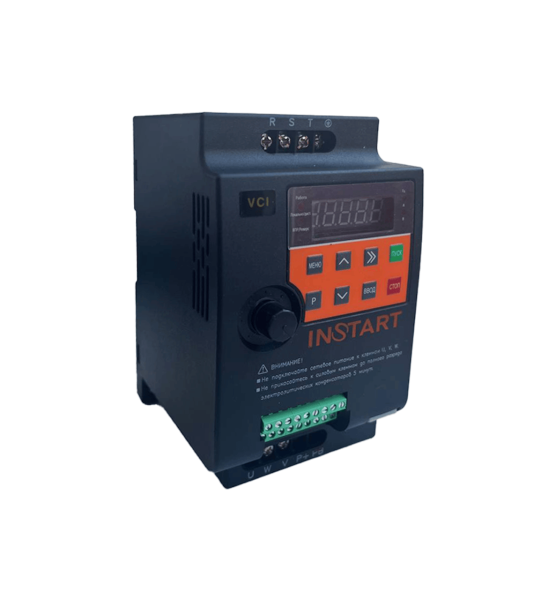

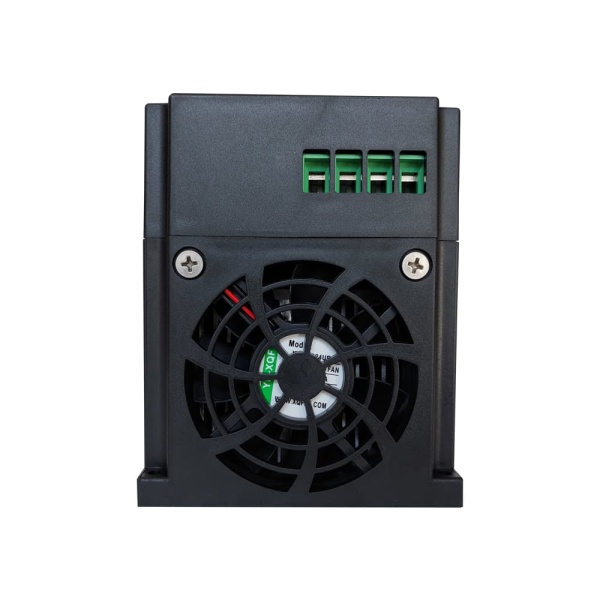

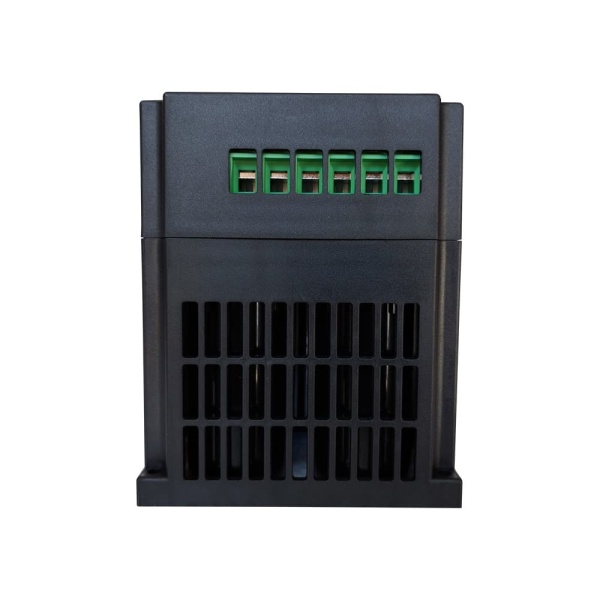

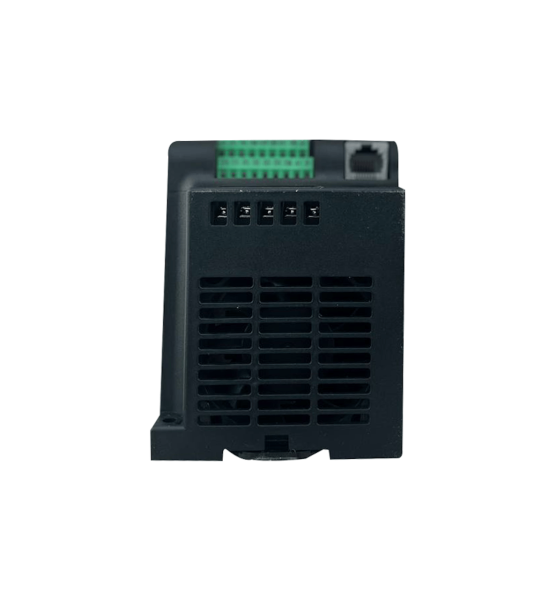

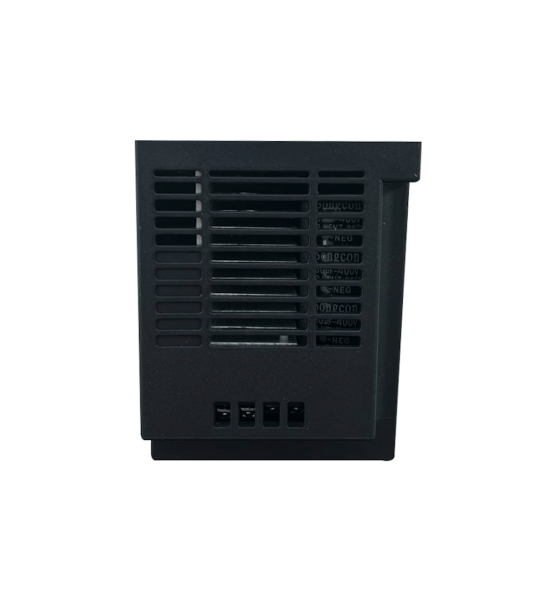

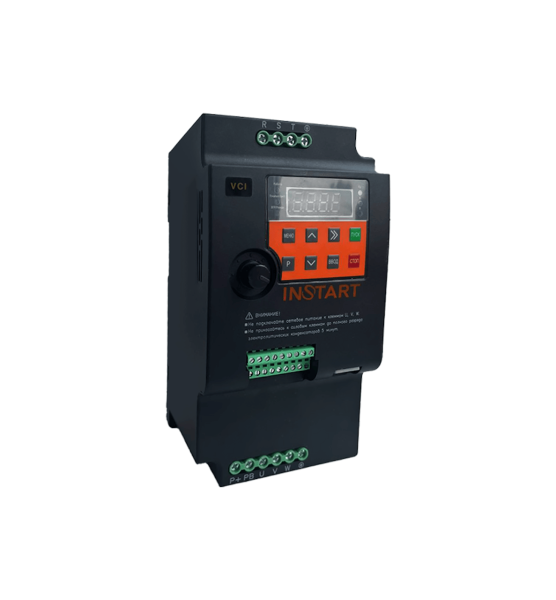

Преобразователи частоты серии VCI – это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0.4 до 15 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

ПРОСТОТА В ИСПОЛЬЗОВАНИИ

Необходимый минимум настроек и функциональных возможностей для решения простых задач

КОМПАКТНОСТЬ

Оптимальные габаритные размеры

ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ

В базовой комплектации встроенный ModBUS RTU

  • ОПЦИЯ – ВЫНОСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Дополнительная выносная панель имеет возможность выноса удлинительным кабелем длиной до 10 м

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ:

  • токовая защита от перегрузки двигателя;
  • токовая защита мгновенного действия;
  • защита двигателя от перегрева;
  • защита от замыкания выходных фаз на землю;
  • защита от перегрева выходных каскадов;
  • защита от повышенного или пониженного напряжения;
  • защита от пропадания фазы на входе;
  • защита от ошибок передачи данных;
  • защита от пропадания фаз на выходе;

ОБЛАСТЬ ПРИМЕНЕНИЯ
Основное применение серии VCI – системы вентиляции и насосные агрегаты. Также эти преобразователи частоты используются для общепромышленного применения.

Система обозначения



1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц

7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

Схема подключения

Массогабаритные характеристики

Типоразмер Модель Вес (нетто), кг Габаритные размеры, мм Тип корпуса Способ монтажа
Ш В Г d
1 VCI-G0.4-2B 0.8 85 142 110 5 Пластмассовый Настенный
VCI-G0.4-2B
VCI-G0.75-2B
VCI-G1.5-2B
VCI-G2.2-2B
VCI-G0.75-4B
VCI-G1.5-4B
VCI-G2.2-4B

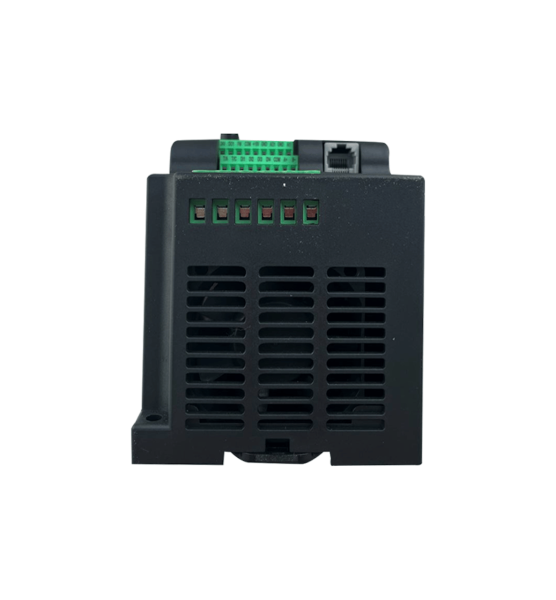

2 VCI-G4.0-4B 1.3 96 180 116
VCI-G5.5-4B
VCI-G7.5-4B

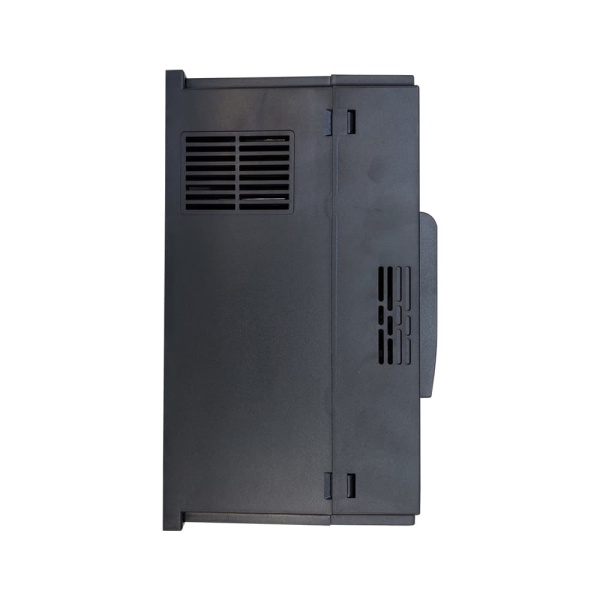

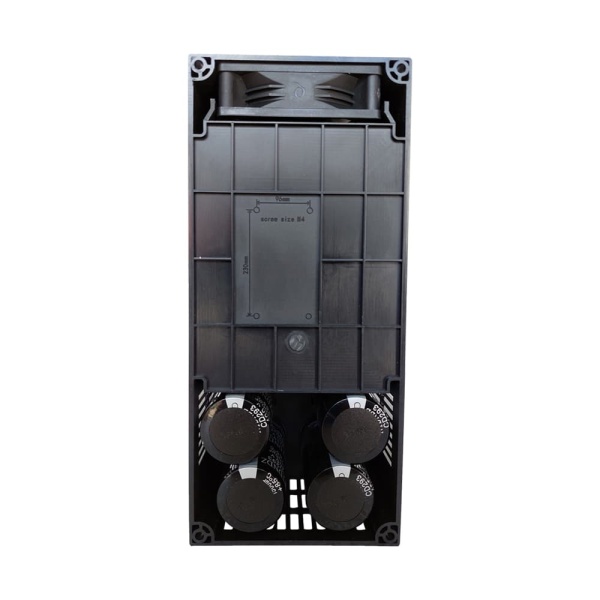

3 VCI-G11-4B 2.3 107 241 150
VCI-G15-4B







Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель преобразователя частоты Соответствующий двигатель, кВт Номинальный ток на выходе (А)
G P G P
Вход: 1 фаза, 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
VCI-G0.4-2B 0.4 1.8
VCI-G0.75-2B 0.75 4.0
VCI-G1.5-2B 1.5 7.0
VCI-G2.2-2B 2.2 9.6
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
VCI-G0.75-4B 0.75 2.1
VCI-G1.5-4B 1.5 3.8
VCI-G2.2-4B 2.2 5.1
VCI-G4.0-4B 4.0 9.0
VCI-G5.5-4B 5.5 13
VCI-G7.5-4B 7.5 17
VCI-G11-4B 11 25
VCI-G15-4B 15 32

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Параметры Описание
Основные параметры
Диапазон напряжения и частоты на входе 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
Диапазон напряжения и частоты на выходе 3 ~ 0-Uвх, 0-320 Гц
Диапазон мощностей 0.4 – 15 кВт
Тип подключаемого электродвигателя Трехфазный асинхронный с КЗР
Методы управления Скалярный
Перегрузочная способность 150% номинального тока в течение 60 с; 180% номинального тока в течение 3 с

(Не чаще 1 раза в 10 минут)

Несущая частота 0.5 ~ 16 кГц
Пусковой момент 1.0 Гц/150% (SVC)
Диапазон скоростей 1:50 (SVC)
Точность отображения
выходной частоты
Цифровое задание: 0.01 Гц

Аналоговое задание: максимальная частота x 0.2%

Точность постоянной скорости ±0.5% (SVC)
Увеличение момента (U/f) Автоматическое, ручное 0.1%…30.0%
Характеристика
зависимости (U/f)
Прямая

Квадратичная

Ломаная по нескольким точкам

Характеристика разгона/замедления 4 линейных

S-образная

Функция AVR Автоматическая стабилизация выходного напряжения
Функциональные возможности
Панель управления Несъемная
Встроенные расширенные функции Таймер, встроенное ПИД-регулирование, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение Торможение постоянным током
Толчковый режим Диапазон частот толчкового режима: 0.00 Гц ~ «максимальная частота»
Простой ПЛК 16-скоростная работа через встроенный ПЛК или цифровые входы
Многоступенчатый режим 16-скоростная работа через встроенный ПЛК или цифровые входы
ПИД-управление Реализация системы управления с датчиком обратной связи
Безостановочная работа При пропадании питания:

менее 10 мс – непрерывная работа

более 10 мс – автоперезапуск

Сетевые протоколы Modbus RTU– встроен
Опции и аксессуары Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
Защитные функции Полный комплекс
Степень защиты IP20
Управление
Каналы команды запуска Панель, клеммы, сетевой протокол Modbus
Задание частоты Цифровое задание, аналоговое задание напряжения/тока и задание с сетевых протоколов
Источник питания +10 В DC; +24 В DC
Входы управления 5 цифровых входных клемм (DI). Поддерживают только PNP логику. DI5 можно использовать как высокоскоростной импульсный вход с максимальной частотой импульсов 20 кГц.

1 аналоговый вход (AI1) с диапазоном 0 ~ 10 В или 0 ~ 20 мА

Выходы управления 1 импульсный выход (FM) до 20 кГц (который можно использовать, как цифровой выход с открытым коллектором)

1 аналоговый выход AO1 (AOV с диапазоном 0 ~10 В; AOI с диапазоном 0~ 20мА)

Условия окружающей среды
Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Охлаждение Принудительное
Вибрация Менее 5.9 м/с (0.6 g)
Температура хранения От -20 до +55 °С

Аксессуары

Дополнительное оборудование

Таблица подбора дополнительного оборудования к преобразователям частоты серии VCI:

Таблица подбора тормозных модулей и тормозных резисторов

Модель Рекомендуемое тормозное сопротивление для насосов, вентиляторов, токарных и фрезерных станков, дымососов и пр. (Кторм ≤ 1.0, ПВ ≤ 10%)
Тормозной модуль Номинал резистора Кол-во шт. Итоговое значение
Ом кВт Ом кВт
VCI-G0.4-2B Встроен 600 0.16 1 600 0.16
VCI-G0.75-2B Встроен 250 0.4 1 250 0.4
VCI-G1.5-2B Встроен 120 0.25 1 120 0.25
VCI-G2.2-2B Встроен 80 0.4 1 80 0.4
VCI-G0.75-4B Встроен 600 0.16 1 600 0.16
VCI-G1.5-4B Встроен 200 0.16 2 400 0.32
VCI-G2.2-4B Встроен 600 0.16 2 300 0.32
VCI-G4.0-4B Встроен 180 0.6 1 180 0.6
VCI-G5.5-4B Встроен 120 1 1 120 1
VCI-G7.5-4B Встроен 180 0.6 2 90 1.2
VCI-G11-4B Встроен 120 1 2 60 2
VCI-G15-4B Встроен 40 2.5 1 40 2.5

Таблица подбора сетевых, моторных дросселей и ЭМС фильтров

Модель Мощность, кВт Сетевой дроссель Моторный дроссель ЭМС фильтр
G
VCI-G0.4-2B 0.4 IMF-2.2/5.1-4 IEF-0.4/5-2
VCI-G0.75-2B 0.75 IMF-2.2/5.1-4 IEF-0.75/9-2
VCI-G1.5-2B 1.5 IMF-4.0/8.8-4 IEF-1.5/16-2
VCI-G2.2-2B 2.2 IMF-5.5/13-4
VCI-G0.75-4B 0.75 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
VCI-G1.5-4B 1.5 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
VCI-G2.2-4B 2.2 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
VCI-G4.0-4B 4.0 ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4
VCI-G5.5-4B 5.5 ISF-5.5/15.5-4 IMF-5.5/13-4 IEF-5.5/15.5-4
VCI-G7.5-4B 7.5 ISF-7.5/20.5-4 IMF-7.5/17-4 IEF-7.5/20.5-4
VCI-G11-4B 11 ISF-11/26-4 IMF-11/25-4 IEF-11/26-4
VCI-G15-4B 15 ISF-15/35-4 IMF-15/32-4 IEF-15/35-4
