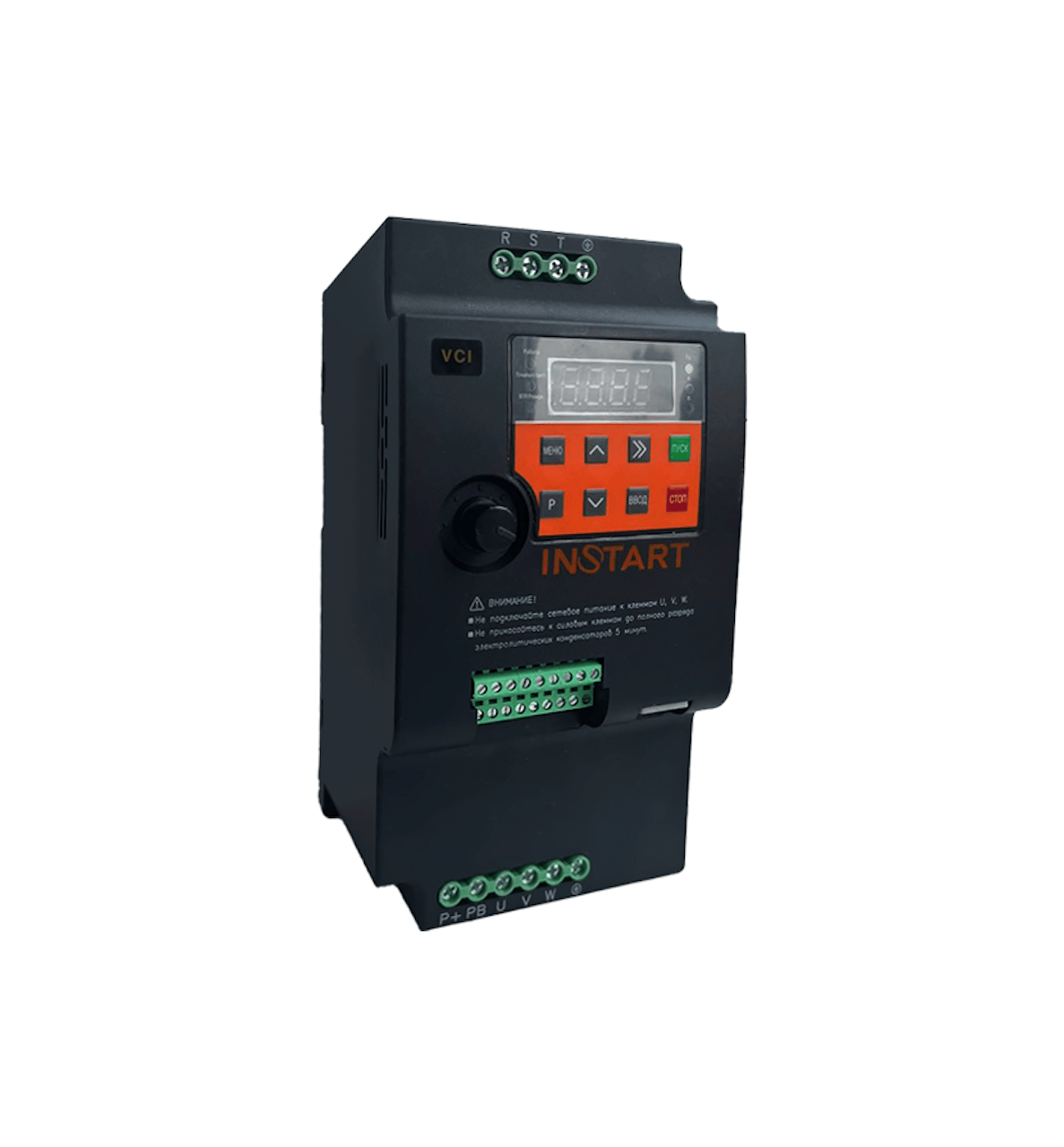

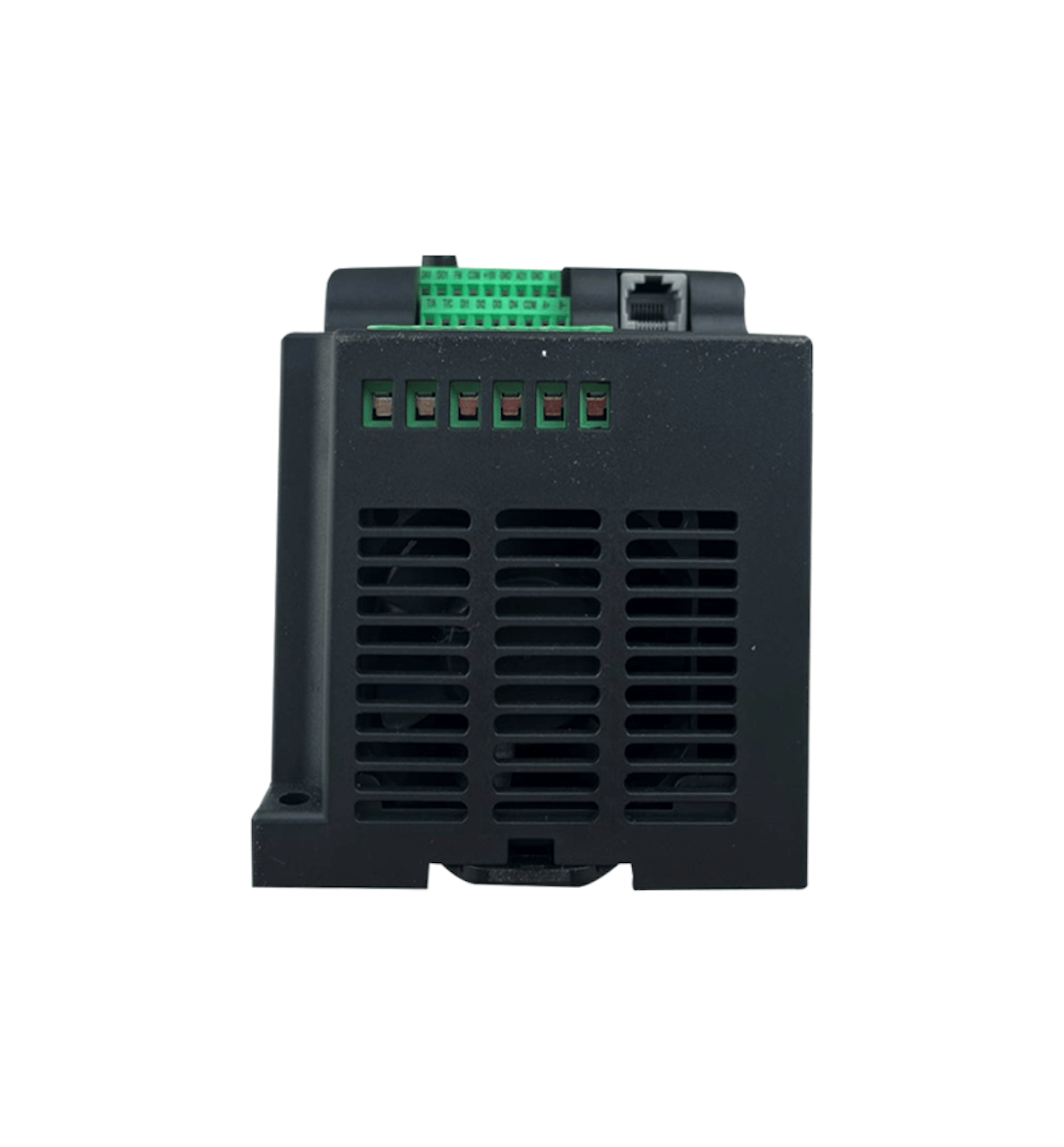

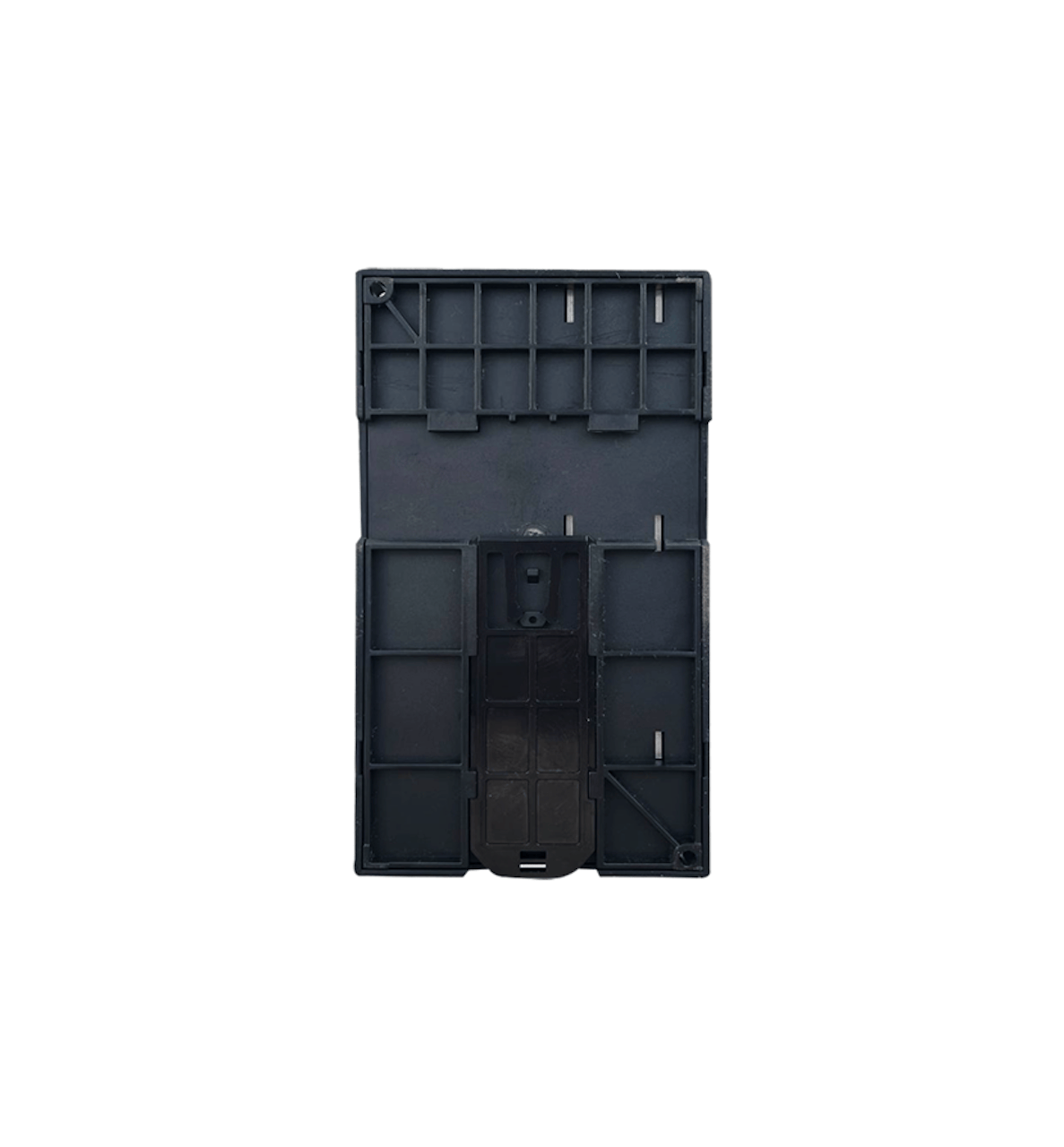

Преобразователь частоты VCI-G4.0-4B

Артикул: 00110900
Преобразователь частоты Серия VCI Модель VCI-G4.0-4B
Общепром. режим (G):
Мощность: 4.0 кВт
Ток: 9.0 А
Напряжение: 3 ~ 380 В ± 15%, 50/60 Гц
Гарантия 3 года
Доставка до терминала ТК в течение 1-2х рабочих дней с момента получения платежа

Размеры (ш.хв.хг.; мм): 96x180x115

Вес (нетто): 1.2 кг

К сравнению

15 960 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание серии VCI
  • Технические характеристики
  • Документация
  • Аксессуары
  • Дополнительное оборудование
  • Дополнительные опции

Преобразователи частоты серии VCI – это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0,4 до 4,0 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

ПРОСТОТА В ИСПОЛЬЗОВАНИИ

Необходимый минимум настроек и функциональных возможностей для решения простых задач

КОМПАКТНОСТЬ

Оптимальные габаритные размеры

ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ

В базовой комплектации встроенный ModBUS RTU

  • ОПЦИЯ – ВЫНОСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Дополнительная выносная панель имеет возможность выноса удлинительным кабелем длиной до 10 м

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ:

  • токовая защита от перегрузки двигателя;
  • токовая защита мгновенного действия;
  • защита двигателя от перегрева;
  • защита от замыкания выходных фаз на землю;
  • защита от перегрева выходных каскадов;
  • защита от повышенного или пониженного напряжения;
  • защита от пропадания фазы на входе;
  • защита от ошибок передачи данных;
  • защита от пропадания фаз на выходе;

ОБЛАСТЬ ПРИМЕНЕНИЯ
Основное применение серии VCI – системы вентиляции и насосные агрегаты. Также преобразователи частоты серии VCI используются для общепромышленного применения.

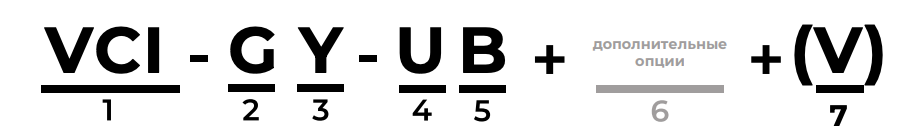

Система обозначения

  1. Серия
  2. Режим G – общепромышленный*
  3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
  4. Режим P – насосный**
  5. Мощность электродвигателя (кВт) для насосного режима (P)
  6. Номинальное напряжение:

2: 1 ~ 220 В ± 15%, 50/60 Гц
4: 3 ~ 380 В ± 15%, 50/60 Гц

  1. Встроенный тормозной модуль
  2. Встроенный дроссель постоянного тока
  3. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
  4. Дополнительное защитное покрытие плат лаком
  5. Защитное покрытие плат компаундом

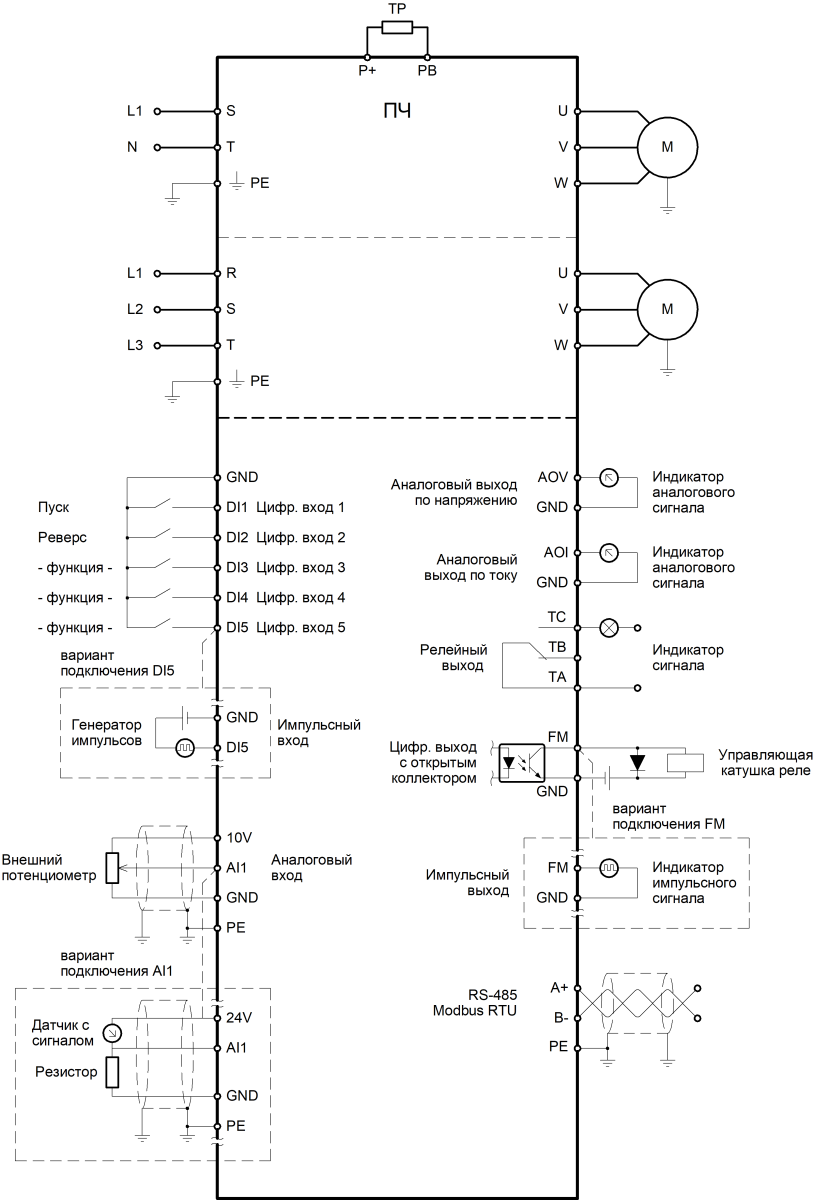

Схема подключения

* Подключение для моделей VCI-G0.4-2B, VCI-G0.75-2B, VCI-G1.5-2B, VCI-G2.2-2B

Габаритные присоединительные размеры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель Полная мощность, кВА Входной ток, А Выходной ток, А Соответствующий электродвигатель, кВт
Вход:  220В ± 15% 50/60Гц, 1 фаза
Выход: 0~220В , 0~600 Гц, 3 фазы
VCI-G0.4-2B 0.75 3.2 1.8 0.4
VCI-G0.75-2B 1.5 8.2 4.0 0.75
VCI-G1.5-2B 3.0 14.0 7.0 1.5
VCI-G2.2-2B 4.0 23.0 9.6 2.2
Вход: 380В ± 15% 50/60Гц, 3 фазы
Выход: 0~380В, 0~600 Гц, 3 фазы
VCI-G0.75-4B 1.5 3.4 2.1 0.75
VCI-G1.5-4B 3.0 5.0 3.8 1.5
VCI-G2.2-4B 4.0 5.8 5.1 2.2
VCI-G4.0-4B 5.9 10.5 9.0 4.0

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ VCI

Основные функции Показатель Значение
Максимальная выходная частота 0 ~ 320 Гц
Несущая частота 0,5 кГц ~ 16 кГц
Точность выходной частоты Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,2%
Способ управления Скалярный Векторный с разомкнутым контуром (бездатчиковый) (SVC)
Пусковой момент 1.0 Гц/150% (SVC)
Диапазон скоростей 1:50 (SVC)
Точность постоянной скорости ±0,5% (SVC)
Перегрузочная способность 150% номинального тока в течение 60 с; 180% номинального тока в течение 3 с
Увеличение момента Автоматическое увеличение момента Увеличение момента вручную: 0,1% ~ 20,0%
Характеристика U/f Прямая Квадратичная (4 вида) Ломанная (по нескольким точкам)
Характеристика разгона/замедления Линейный или S-образный режим разгона/замедления, четыре значения времени разгона/замедления (0,0 ~ 6500,0 с)
Торможение постоянным током Частота торможения постоянным током: от 0,00 Гц до 10 Гц Время торможения: от 0,0 до 100,0 с

Ток торможения: от 0,0 до 100%
Толчковый режим Диапазон частот толчкового режима: 0,00 Гц ~ максимальная частота
ПЛК и многоступенчатый режим работы 16-скоростная работа через встроенный ПЛК или цифровые входы
Встроенный ПИД Надёжная реализация системы управления с датчиком обратной связи
Автоматическая стабилизация напряжения (AVR) При изменении напряжения сети выходное напряжение поддерживается постоянным
Защита от перенапряжения/перегрузки по току Для предотвращения выхода устройства из строя
Быстрое ограничение тока Позволяет избежать аварийных ситуаций при эксплуатации путем ограничения тока
Функциональные возможности Безостановочная работа Пропадание питания:

менее 10 мс: непрерывная работа

более 10 мс: допускается автоматический перезапуск
Поддержка сетевых протоколов ModBUS RTU
Защита электродвигателя от перегрева Реализуется с помощью цифровых входов
Управление Каналы управления Панель управления, клеммы управления, сетевые протоколы
Задание частоты Цифровое задание, аналоговое задание напряжения/тока и задание с сетевых протоколов
Входы управления 4 цифровых входных клемм (DI)

1 аналоговый вход (AI1) с диапазоном 0 ~ 10 В
Выходы управления 1 многофункциональный цифровой выход (DO1) 1 импульсный выход (FM) до 100 кГц

1 релейный выход (до 3 А)

1 аналоговый выход (AO1) с диапазоном 0 ~ 10 В
Защиты Парольная защита Защита от несанкционированного входа
Функции защиты Защита от обрыва фазы на входе/выходе; защита от сверхтоков; защита от перенапряжения; защита от пониженного напряжения; защита от перегрева; защита от перегрузки; защита от неисправности тормозного резистора
Условия окружающей среды Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками при температурах от +40 до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Вибрация Менее 5,9 м/с (0,6 g)
Температура хранения От -20 до +55 °С

Таблица подбора дополнительного оборудования к преобразователям частоты серии VCI:



Руководство по эксплуатации преобразователь частоты серии VCI
Каталог преобразователи частоты серии VCI
Сертификат на преобразователи частоты серии VCI
Преимущества преобразователей частоты INSTART серии VCI
Преимущества
  • Компактность - оптимальные габаритные размеры
  • Простота в использовании:
    Необходимый минимум настроек и функциональных возможностей для решения простых задач
ЗАЩИТА
Оптимальная совокупность защитных функций:
  • токовая защита от перегрузки двигателя
  • токовая защита мгновенного действия
  • защита двигателя от перегрева
  • защита от замыкания выходных фаз на землю
  • защита от перегрева выходных каскадов
  • защита от повышенного или пониженного напряжения
  • защита от пропадания фазы на входе
  • защита от ошибок передачи данных
  • защита от пропадания фаз на выходе
ФУНКЦИИ
  • В базовой комплектации встроенный сетевой протокол ModBUS RTU
  • Безостановочная работа
  • Расширенный ПИД-регулятор: обеспечивает управление скоростью электродвигателя для поддержания постоянного значения заданного параметра
  • Автоматическая стабилизация напряжения (AVR)
  • ПЛК и многоступенчатый режим работы и другие функции
