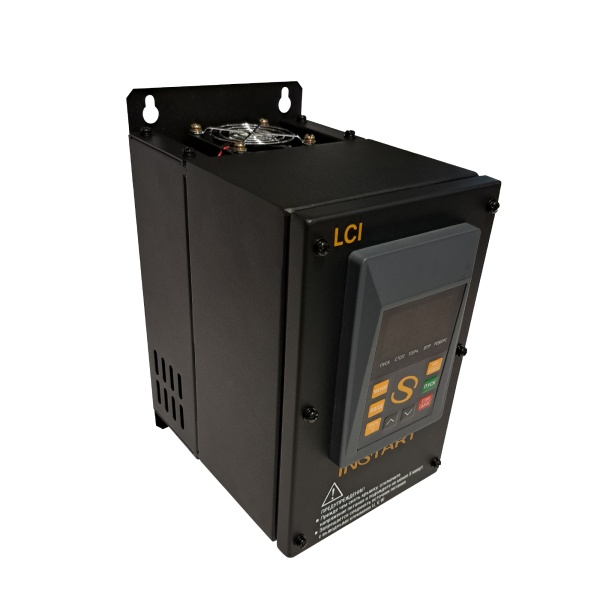

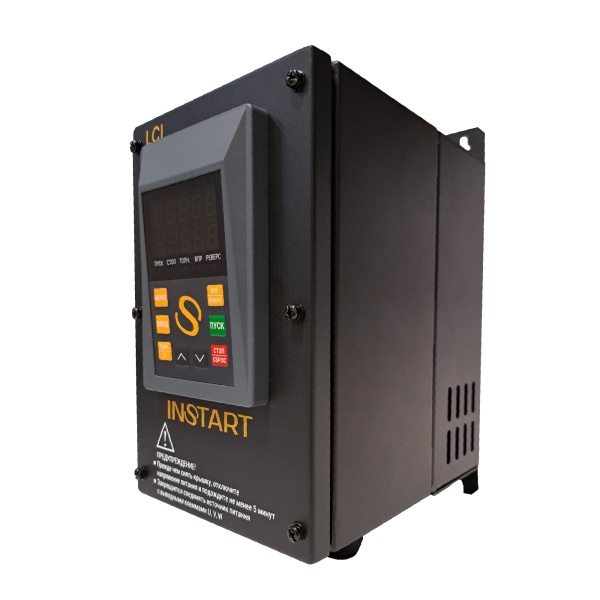

Описание серии LCI

Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту электродвигателей мощностью от 0.4 до 1400 кВт.

Отличительные особенности серии:

Возможность работы с тремя типами двигателей:

  • Однофазный асинхронный
  • Трехфазный асинхронный с КЗР
  • Трехфазный синхронный с ПМ

Работа в двух режимах:

  • насосный
  • общепромышленный

Два набора параметров электродвигателя:

можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.

Вариативность функциональных возможностей:

Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи Вашего производства.

Область применения

Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.

СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

1. вход 1~230 (220) В, 50/60Гц, выход 1~230 (220) В
2. вход 1~230 (220) В, 50/60Гц, выход 3~230 (220) В
3. вход 1~230 (220) В, 50/60Гц, выход 3~400 (380) В
4. вход 3~400 (380) В, 50/60Гц, выход 3~400 (380) В
6. вход 3~690 (660) В, 50/60Гц, выход 3~690 (660) В

7. Встроенный тормозной модуль
8. LCI(S) – серия с более простыми функциональными возможностями
9. Дополнительные опции:
СЗС – дополнительное покрытие плат лаком;
КМП-П – защитное покрытие плат компаундом;
IP54 – степень защиты IP54;
FM – «пожарный режим»;
SM – работа с синхронными двигателями.

*Общепромышленный режим (тяжелый, G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI



Габаритные размеры



Модель преобразователя частоты Вес (нетто) Ш В Г Тип корпуса
кг мм
LCI-G0.4-1 1.5 105 162 150 Пластмассовый
LCI-G0.55-1

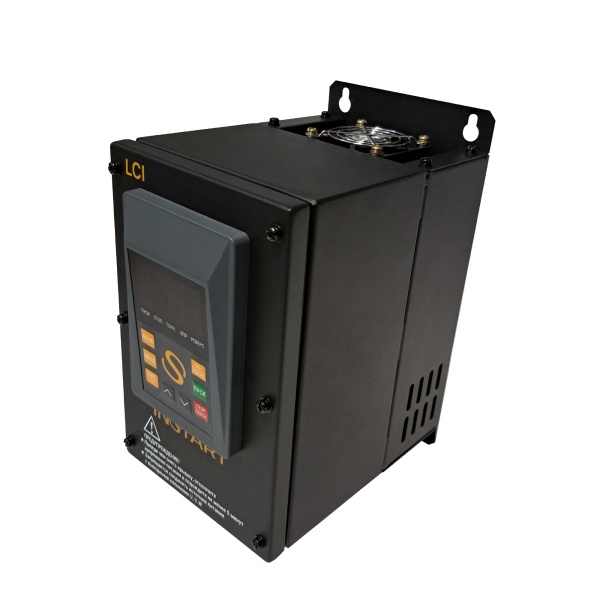

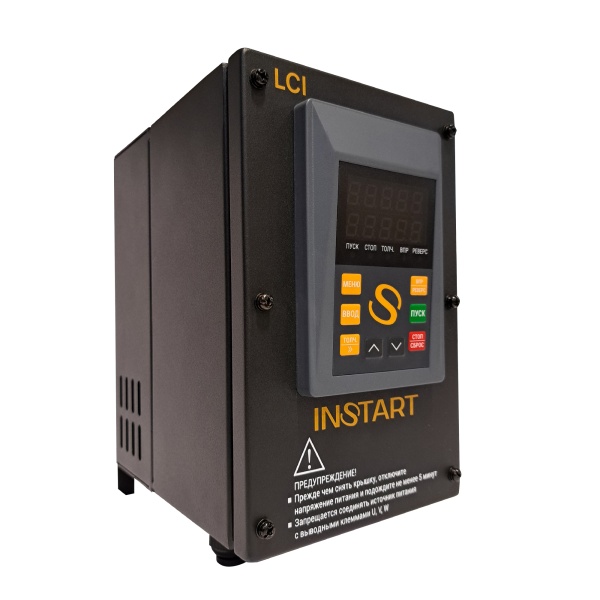

LCI-G0.75-1
LCI-G1.5-1
LCI-G2.2-1 2 115 220 150

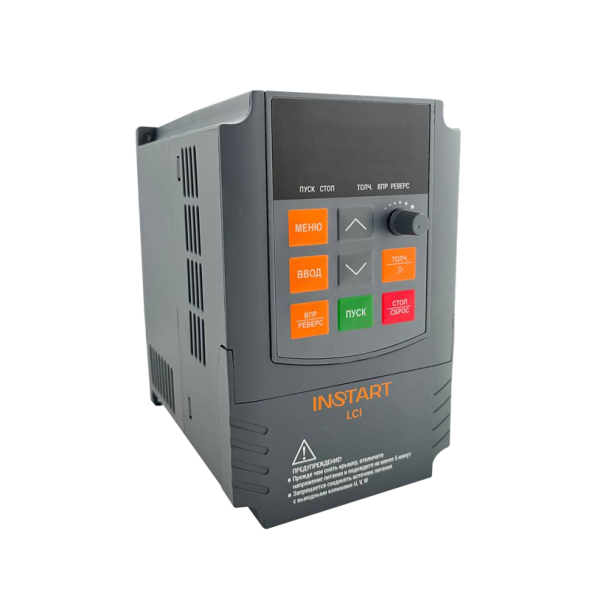

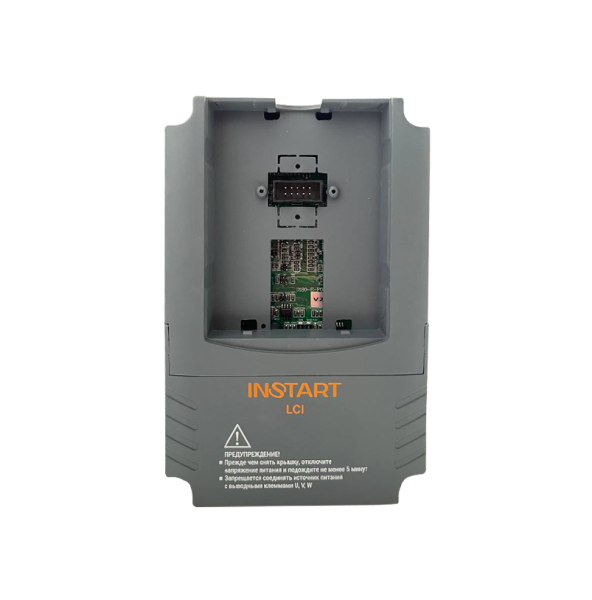

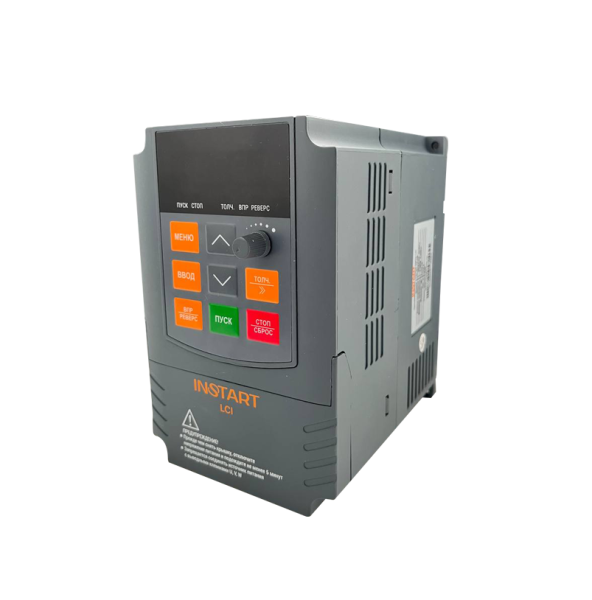

LCI-G0.4-2B / LCI-G0.4-2B (S) 1.5 105 162 142 Пластмассовый
LCI-G0.75-2B / LCI-G0.75-2B (S)
LCI-G1.5-2B / LCI-G1.5-2B (S)
LCI-G2.2-2B / LCI-G2.2-2B (S) 3.5 160 247 179
LCI-G4.0-2B
LCI-G0.4-3 1.5 118 185 157 Пластмассовый
LCI-G0.75-3
LCI-G1.5-3
LCI-G2.2-3 2 160 247 177
LCI-G4.0-3
LCI-G5.5-3
LCI-G0.75-4B (S) 1.5 105 162 142 Пластмассовый
LCI-G1.5-4B (S)
LCI-G2.2-4B (S)
LCI-G4.0-4B (S)
LCI-G0.75/Р1.5-4B 2 118 185 157
LCI-G1.5/Р2.2-4B
LCI-G2.2/Р4.0-4B
LCI-G4.0/Р5.5-4B
LCI-G5.5/P7.5-4B 3.5 160 247 179
LCI-G7.5/P11-4B
LCI-G11/P15-4B

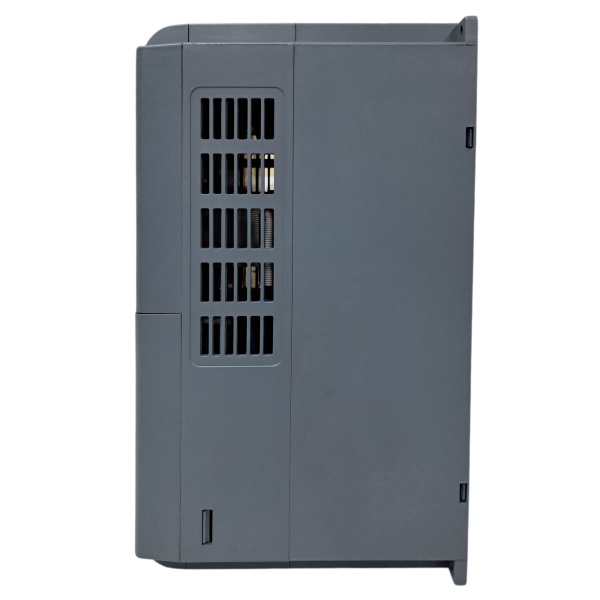

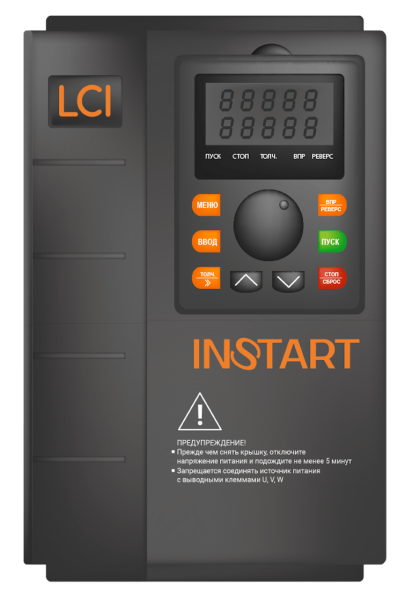

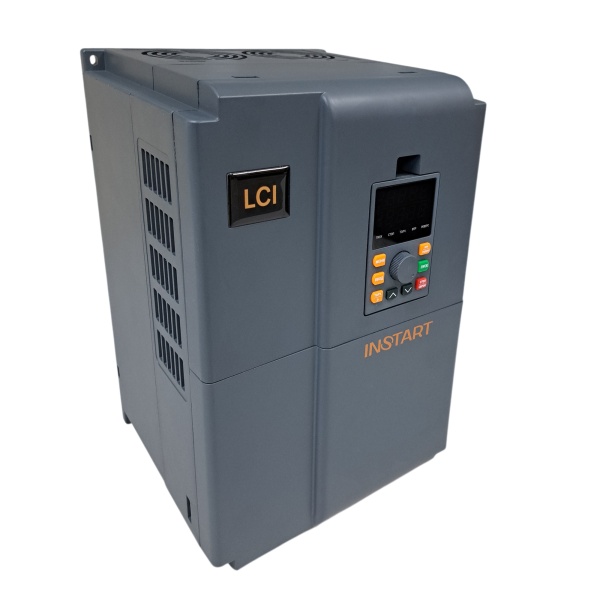

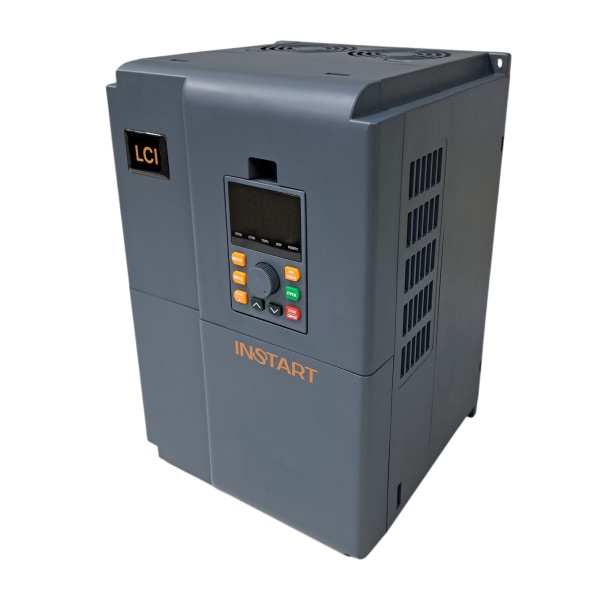

LCI-G15/P18.5-4B 6.2 220 321 197
LCI-G18.5/P22-4B

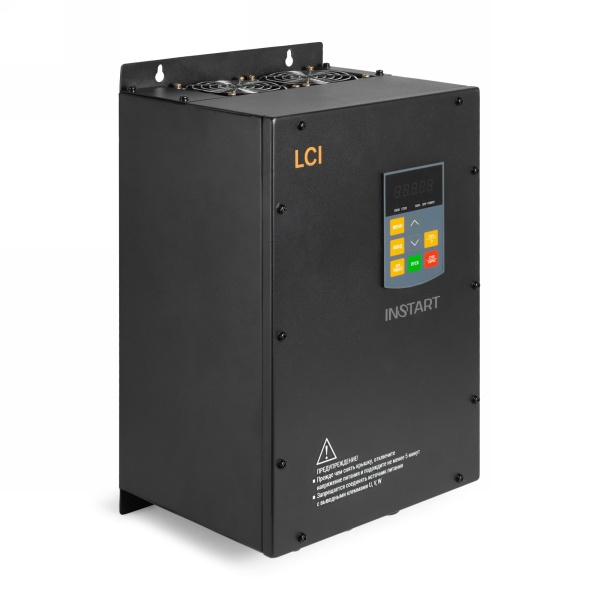

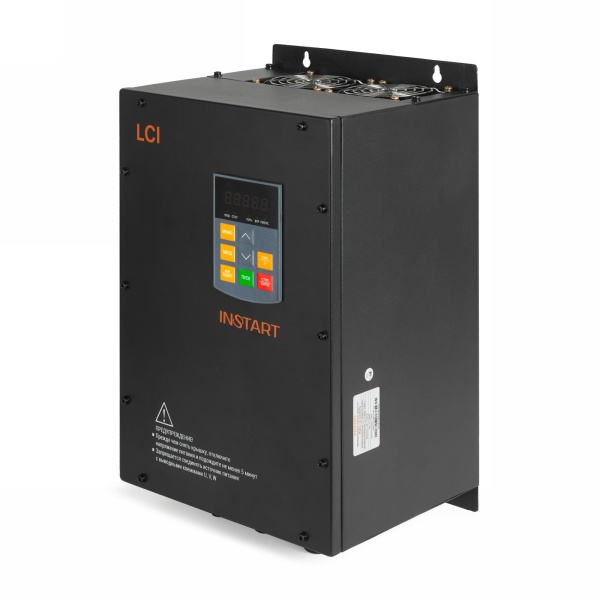

LCI-G22/P30-4B

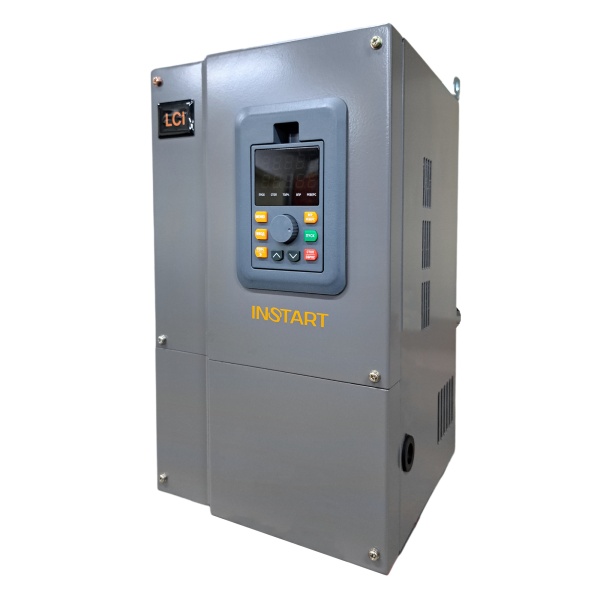

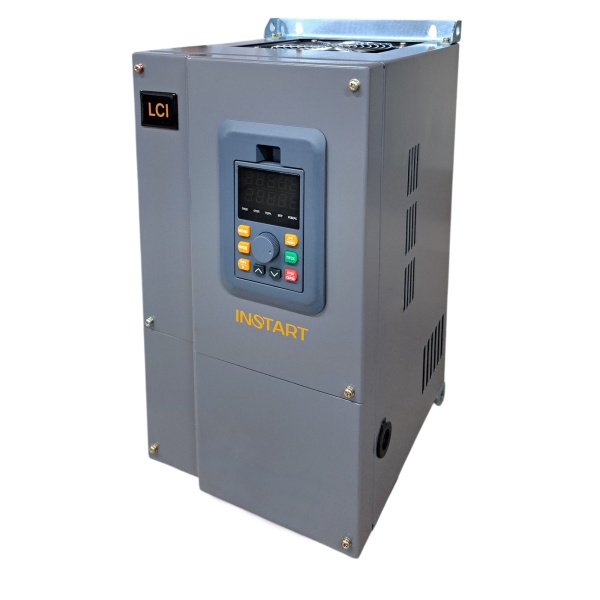

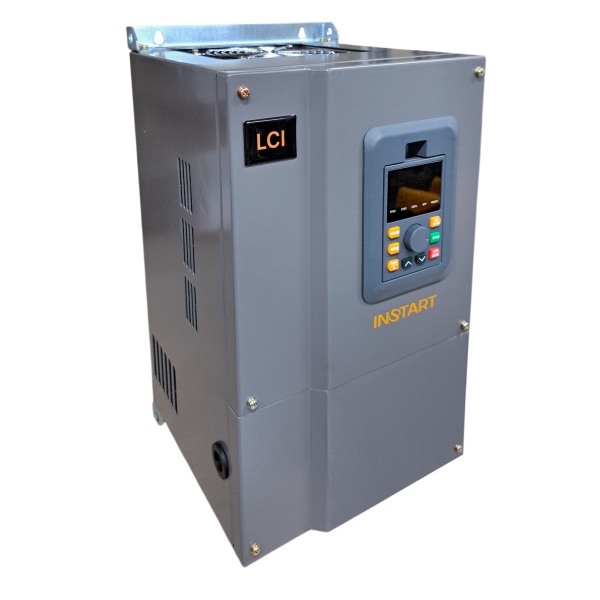

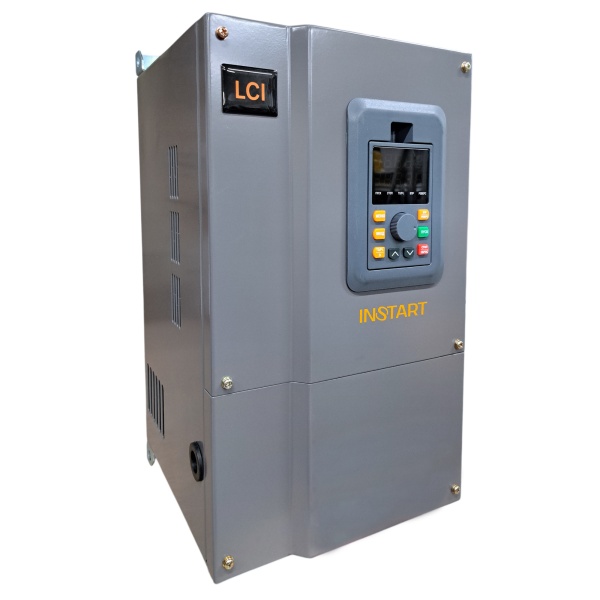

LCI-G30/P37-4 16.2 220 410 228
LCI-G37/P45-4

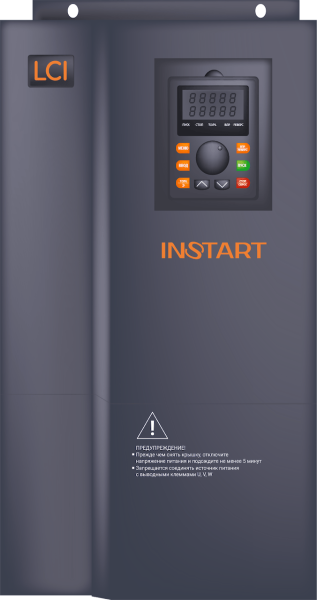

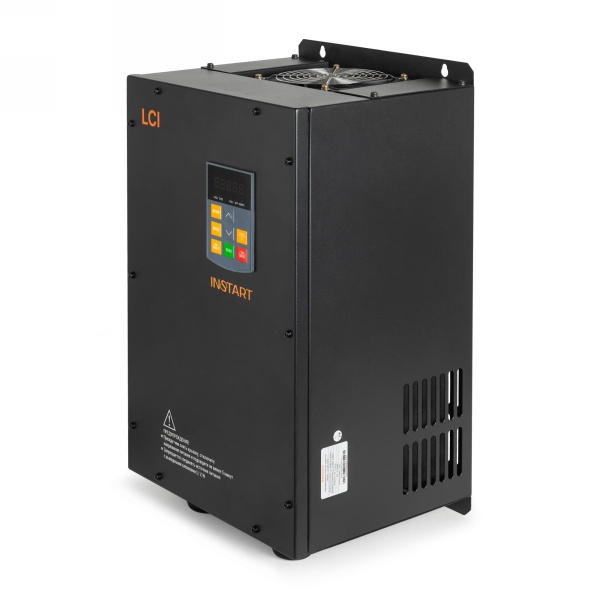

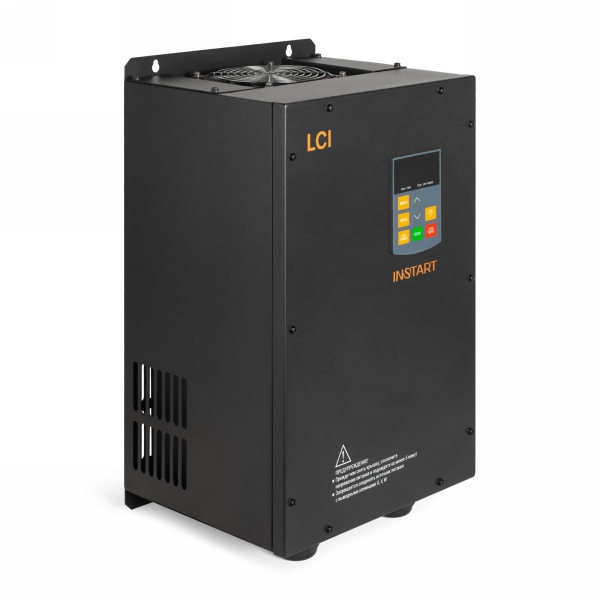

LCI-G45/P55-4 25 255 455 236

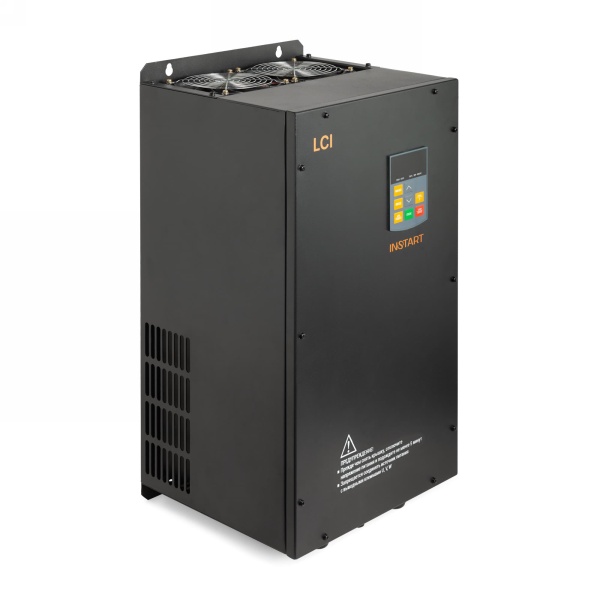

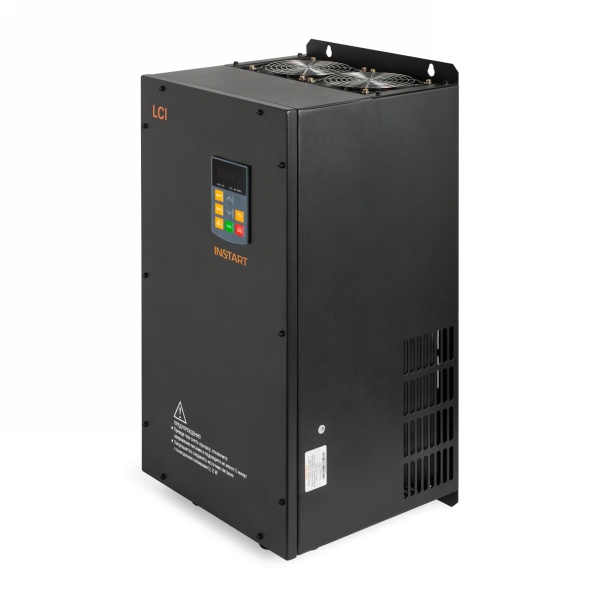

LCI-G55/P75-4 30 280 580 290
LCI-G75/P90-4
LCI-G90/P110-4 45 300 680 325
LCI-G110/P132-4 47
LCI-G132/P160-4 71 360 680 325
LCI-G160/P185-4 71.3

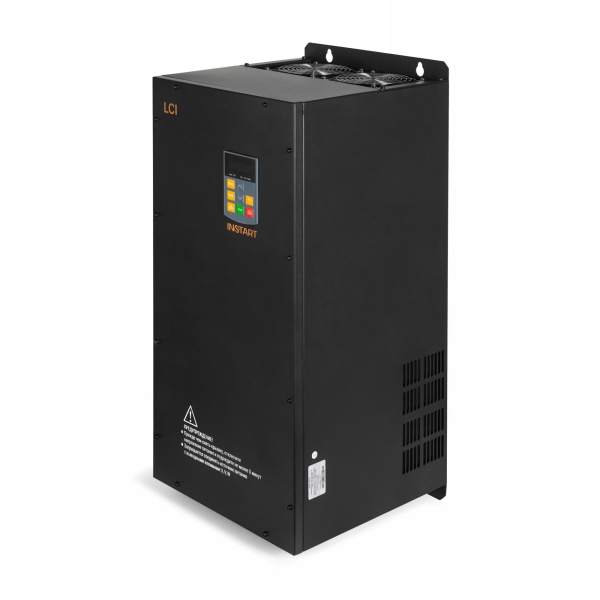

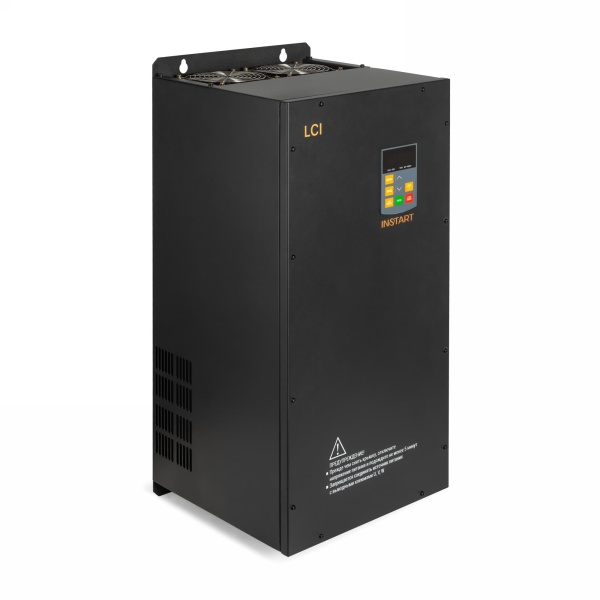

LCI-G185/P200-4 73.3
LCI-G200/P220-4 102.5 540 925 380

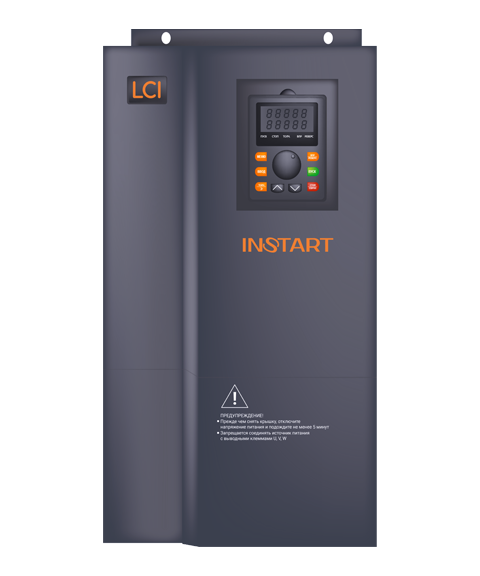

LCI-G220/P250-4 104
LCI-G250/P280-4 104.4
LCI-G280/P315-4 147 640 1035 390
LCI-G315/P355-4 150
LCI-G355/P400-4 230 860 1200 400
LCI-G400/P450-4
LCI-G500-4 280 860 1200 400 Металлический
LCI-G630-4 300 1200 1255 600 Металлический
LCI-G700-4
LCI-G800-4
LCI-G18.5-6 25 255 455 235 Пластмассовый
LCI-G22-6
LCI-G37-6
LCI-G30-6
LCI-G45-6
LCI-G55-6 30 280 580 290 Металлический
LCI-G75-6
LCI-G90-6
LCI-G110-6 47 300 715 323
LCI-G132-6
LCI-G160-6 55 360 690 330
LCI-G200-6 73.3 420 840 334
LCI-G220-6
LCI-G250-6 120 540 1035 390
LCI-G280-6
LCI-G315-6 147 640 1035 390
LCI-G355-6
LCI-G400-6
LCI-G500-6 230 860 1200 400
LCI-G630-6
LCI-G700-6 280 1200 1258 600
LCI-G800-6
LCI-G900-6
LCI-G1250-6 300 1200 1528 600
LCI-G1400-6



Преобразователь частоты с пожарным режимом

Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту асинхронных трехфазных электродвигателей мощностью от 0.4 до 1400 кВт.

Отличительные особенности серии:

Встроенная функция “Пожарный режим”:

Данная функция может совместно использоваться в пожарных шкафах для поддержания подпора воздуха, дымоудаления, управления вытяжными вентиляторами, управления противопожарными насосами. В момент активации пожарного режима преобразователь частоты продолжает работу, несмотря на возникающие ошибки.

В преобразователях частоты с пожарным режимом также можно реализовать функцию «Контроль выходной линии»: с заданным интервалом времени ПЧ будет проверять целостность кабеля между ПЧ и электродвигателем. В случае обрыва линии на дисплее ПЧ высветится соответствующая ошибка.

Работа в двух режимах:

  • насосный
  • общепромышленный

Два набора параметров электродвигателя:

Можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.

Вариативность функциональных возможностей:

Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи Вашего производства.

Область применения

Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.

СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI



1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

1. вход 1~230 (220) В, 50/60Гц, выход 1~230 (220) В
2. вход 1~230 (220) В, 50/60Гц, выход 3~230 (220) В
3. вход 1~230 (220) В, 50/60Гц, выход 3~400 (380) В
4. вход 3~400 (380) В, 50/60Гц, выход 3~400 (380) В
6. вход 3~690 (660) В, 50/60Гц, выход 3~690 (660) В

7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

*Общепромышленный режим (тяжелый, G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

Схема подключения для преобразователей частоты серии LCI (S)

Схема подключения для преобразователей частоты серии LCI

Массогабаритные характеристики

Модель преобразователя частоты Вес (нетто) Ш В Г Тип корпуса
кг мм
LCI-G0.4-1 1.5 105 162 150 Пластмассовый
LCI-G0.55-1
LCI-G0.75-1
LCI-G1.5-1
LCI-G2.2-1 2 115 220 150
LCI-G0.4-2B / LCI-G0.4-2B (S) 1.5 105 162 142 Пластмассовый
LCI-G0.75-2B / LCI-G0.75-2B (S)
LCI-G1.5-2B / LCI-G1.5-2B (S)
LCI-G2.2-2B / LCI-G2.2-2B (S) 3.5 160 247 179
LCI-G4.0-2B
LCI-G0.4-3 1.5 118 185 157 Пластмассовый
LCI-G0.75-3
LCI-G1.5-3
LCI-G2.2-3 2 160 247 177
LCI-G4.0-3
LCI-G5.5-3
LCI-G0.75-4B (S) 1.5 105 162 142 Пластмассовый
LCI-G1.5-4B (S)
LCI-G2.2-4B (S)
LCI-G4.0-4B (S)
LCI-G0.75/Р1.5-4B 2 118 185 157
LCI-G1.5/Р2.2-4B
LCI-G2.2/Р4.0-4B
LCI-G4.0/Р5.5-4B
LCI-G5.5/P7.5-4B 3.5 160 247 179
LCI-G7.5/P11-4B
LCI-G11/P15-4B
LCI-G15/P18.5-4B 6.2 220 321 197
LCI-G18.5/P22-4B
LCI-G22/P30-4B
LCI-G30/P37-4 16.2 220 410 228
LCI-G37/P45-4
LCI-G45/P55-4 25 255 455 236
LCI-G55/P75-4 30 280 580 290
LCI-G75/P90-4
LCI-G90/P110-4 45 300 680 325
LCI-G110/P132-4 47
LCI-G132/P160-4 71 360 680 325
LCI-G160/P185-4 71.3
LCI-G185/P200-4 73.3
LCI-G200/P220-4 102.5 540 925 380
LCI-G220/P250-4 104
LCI-G250/P280-4 104.4
LCI-G280/P315-4 147 640 1035 390
LCI-G315/P355-4 150
LCI-G355/P400-4 230 860 1200 400
LCI-G400/P450-4
LCI-G500-4 280 860 1200 400 Металлический
LCI-G630-4 300 1200 1255 600 Металлический
LCI-G700-4
LCI-G800-4
LCI-G18.5-6 25 255 455 235 Пластмассовый
LCI-G22-6
LCI-G37-6
LCI-G30-6
LCI-G45-6
LCI-G55-6 30 280 580 290 Металлический
LCI-G75-6
LCI-G90-6
LCI-G110-6 47 300 715 323
LCI-G132-6
LCI-G160-6 55 360 690 330
LCI-G200-6 73.3 420 840 334
LCI-G220-6
LCI-G250-6 120 540 1035 390
LCI-G280-6
LCI-G315-6 147 640 1035 390
LCI-G355-6
LCI-G400-6
LCI-G500-6 230 860 1200 400
LCI-G630-6
LCI-G700-6 280 1200 1258 600
LCI-G800-6
LCI-G900-6
LCI-G1250-6 300 1200 1528 600
LCI-G1400-6





Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

Модель преобразователя частоты Соответствующий двигатель, кВт Номинальный ток на выходе (А)
G P G P
Вход: 1 фаза, 198-253 В, выход: 1 фаза, 198-253 В
LCI-G0.4-1 0.4 – 2.8 –
LCI-G0.55-1 0.55 – 3.8 –
LCI-G0.75-1 0.75 – 5.2 –
LCI-G1.5-1 1.5 – 10.0 –
LCI-G2.2-1 2.2 – 13.8 –
Вход: 1 фаза, 198-253 В, выход: 3 фазы, 198-253 В
LCI-G0.4-2B / LCI-G0.4-2B (S) 0.4 – 2.3 –
LCI-G0.55-2B 0.55 – 4.0 –
LCI-G0.75-2B / LCI-G0.75-2B (S) 0.75 – 5.0 –
LCI-G1.5-2B / LCI-G1.5-2B (S) 1.5 – 7.0 –
LCI-G2.2-2B / LCI-G2.2-2B (S) 2.2 – 10 –
LCI-G4.0-2B 4.0 – 15 –
Вход: 1 фаза, 198-253 В, выход: 3 фазы, 342-440 В
LCI-G0.4-3 0.4 – 1.3 –
LCI-G0.75-3 0.75 – 2.5 –
LCI-G1.5-3 1.5 – 3.7 –
LCI-G2.2-3 2.2 – 5.0 –
LCI-G4.0-3 4.0 – 8.5 –
LCI-G5.5-3 5.5 – 13 –
Вход: 3 фазы, 342-440 В, выход: 3 фазы, 342-440 В
LCI-G0.4/P0.75-4B 0.4 0.75 1.3 2.5
LCI-G0.75-4B (S) 0.75 – 2.1 –
LCI-G0.75/P1.5-4B 0.75 1.5 2.5 3.6
LCI-G1.5-4B (S) 1.5 – 3.8 –
LCI-G1.5/P2.2-4B 1.5 2.2 3.7 5.0
LCI-G2.2-4B (S) 2.2 – 5.0 –
LCI-G2.2/P4.0-4B 2.2 4.0 5.0 8.5
LCI-G4.0-4B (S) 4.0 – 9.0 –
LCI-G4.0/P5.5-4B 4.0 5.5 8.5 13
LCI-G5.5/P7.5-4B 5.5 7.5 13 18
LCI-G7.5/P11-4B 7.5 11 18 24
LCI-G11/P15-4B 11 15 24 30
LCI-G15/P18.5-4B 15 18.5 30 37
LCI-G18.5/P22-4B 18.5 22 37 46
LCI-G22/P30-4B 22 30 46 58
LCI-G30/P37-4 30 37 58 75
LCI-G37/P45-4 37 45 75 90
LCI-G45/P55-4 45 55 90 110
LCI-G55/P75-4 55 75 110 150
LCI-G75/P90-4 75 90 150 170
LCI-G90/P110-4 90 110 170 210
LCI-G110/P132-4 110 132 210 250
LCI-G132/P160-4 132 160 250 300
LCI-G160/P185-4 160 185 300 340
LCI-G185/P200-4 185 200 340 380
LCI-G200/P220-4 200 220 380 430
LCI-G220/P250-4 220 250 430 465
LCI-G250/P280-4 250 280 465 520
LCI-G280/P315-4 280 315 520 585
LCI-G315/P355-4 315 355 585 650
LCI-G355/P400-4 355 400 650 754
LCI-G400/P450-4 400 450 754 820
LCI-G500-4 500 930
LCI-G630-4 630 1180
LCI-G700-4 700 1430
LCI-G800-4 800 1550
Вход: 3 фазы, 594-759 В, выход: 3 фазы, 594-759 В
LCI-G18.5-6 18.5 – 22 –
LCI-G22-6 22 – 28 –
LCI-G30-6 30 – 35 –
LCI-G37-6 37 – 45 –
LCI-G45-6 45 – 52 –
LCI-G55-6 55 – 63 –
LCI-G75-6 75 – 86 –
LCI-G90-6 90 – 98 –
LCI-G110-6 110 – 121 –
LCI-G132-6 132 – 150 –
LCI-G160-6 160 – 175 –
LCI-G200-6 200 – 218 –
LCI-G220-6 220 – 240 –
LCI-G250-6 250 – 270 –
LCI-G280-6 280 – 305 –
LCI-G315-6 315 – 350 –
LCI-G355-6 355 – 380 –
LCI-G400-6 400 – 430 –
LCI-G500-6 500 – 540 –
LCI-G630-6 630 – 680 –
LCI-G700-6 700 – 750 –
LCI-G800-6 800 – 840 –
LCI-G900-6 900 – 980 –
LCI-G1250-6 1250 – 1350 –
LCI-G1400-6 1400 – 1500 –

Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

Параметры Описание
Основные параметры
Диапазон напряжения

и частоты на входе

 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2%
Диапазон напряжения

и частоты на выходе

 1 ~ 0-Uвх, 0 – 599 Гц

3 ~ 0-Uвх, 0 – 599 Гц
Диапазон мощностей 0.4 – 1400 кВт
Тип подключаемого электродвигателя Однофазный асинхронный

Трехфазный асинхронный с КЗР

Трехфазный синхронный с ПМ
Методы управления Скалярный

Векторный с разомкнутым контуром (бездатчиковый SVC)

Векторный с обратной связью (с энкодером, VC) (неприменимо к моделям серии LCI(S))
Перегрузочная способность    (не чаще 1 раза в 10 минут) G: 150% от номинального тока в течение 60 с 180% от номинального тока в течение 3 с

P: 120% от номинального тока в течение 60 с 150% от номинального тока в течение 3 с
Несущая частота 0.5 – 16 кГц
Пусковой момент 150% от 1.0 Гц (SVC)

180% от 0.0 Гц (VC) (неприменимо к моделям серии LCI(S))
Диапазон скоростей 1:200 (SVC)

1:1000 (VC) (неприменимо к моделям серии LCI(S))
Точность отображения

выходной частоты

 Цифровое задание: 0.01 Гц

Аналоговое задание: максимальная частота х 0.2%
Точность постоянной скорости ±0.5% (SVC)
Увеличение момента (U/f) Автоматическое

Ручное 0.1…20%
Характеристика

зависимости U/f

 Прямая

Квадратичная

Ломаная по нескольким точкам

Раздельный
Характеристика разгона/замедления Линейная

S-образная

четыре времени разгона/замедления (0.0…6500 с)
Функция AVR Автоматическая стабилизация выходного напряжения
Фильтр ЭМС Встроен
Функциональные возможности
Панель управления Съемная до 10 м
Управление в векторном режиме По скорости/по моменту
Встроенные расширенные функции 2 таймера, счетчик импульсов, длины, расстояния, 2 набора параметров для двух разных электродвигателей, виртуальное реле задержки времени, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение Торможение постоянным током
Толчковый режим Диапазон частоты: 0.0…максимальная частота

Отдельное время разгона/замедления для толчкового режима
Простой ПЛК Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление Реализация системы управления с 2 датчиками обратной связи
Безостановочная работа При пропадании питания:

менее 15 мс – непрерывная работа

более 15 мс – автоперезапуск
Сетевые протоколы Modbus RTU встроен
Опции и аксессуары Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, платы расширения, дополнительное оборудование
Защитные функции Полный комплекс + аппаратная защита в моделях LCI от 55 кВт и выше.
(Опционально для моделей до 55 кВт)
Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой.
Защитное покрытие плат С2С  базовое, С3С  опция
Степень защиты IP20, IP54
Управление
Каналы команды запуска Панель, клеммы, сетевой протокол
Задание частоты 10 источников задания частоты
Задание момента 10 типов источников задания вращающего момента
Источник питания +10 В DC; +24 В DC
Входы управления Для моделей LCI:

6 цифровых (S), PNP/NPN

2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА

1 аналоговый вход (AI) с диапазоном -10…+10 В

Импульсных входов нет

опционально +1: (HDI) до 100 кГц

 Для моделей LCI (S):

2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА

5 цифровых (S), PNР

Импульсных входов нет
Выходы управления Для моделей LCI:

1 цифровой (МО) 48 В 50 мА

Импульсных выходов нет

опционально +1: (HDO) до 100 кГц

2 релейный (Т, R) 250 В до 3.0 А

2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА

 Для моделей LCI (S):

1 релейный (R) 250 В до 3.0 А

1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА
Условия окружающей среды
Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Охлаждение Принудительное
Вибрация Менее 5.9 м/с (0.6 g)
Температура хранения От -20 до +55 °С

Аксессуары

Для преобразователей частоты серии LCI(S) в базовую комплектацию включён монтажный комплект LCI–MK-S к панели управления LCI-KP-S. Монтажный комплект включает в себя монтажную рамку, удлинительный кабель – 2 метра, а так же адаптер для подключения кабеля для выноса панели управления LCI-TB.  Размер кабеля под заказ от 1-10 метров.

Для преобразователей частоты серии LCI (исключая серию с IP54) в базовую комплектацию включён монтажный комплект LCI–MK- к панели управления LCI-KP. Монтажный комплект включает в себя монтажную рамку и удлинительный кабель – 2 метра. Размер кабеля под заказ от 1-10 метров.

Дополнительные опции

В преобразователе частоты серии LCI можно реализовать векторное управление с замкнутым контуром двигателями с различной нагрузкой, при помощи датчиков положения различных типов. В данной серии осуществлена поддержка инкрементальных энкодеров. Для подключения дифференциального энкодера применима плата расширения (только для моделей серии LCI мощностью от 5.5кВт).
LCI-PG1 Плата расширения для инкрементального энкодера с дифференциальными выходами. Поддерживает дифференциальный входной сигнал А, B, Z, А, B, Z. Максимальная частота: 100 кГц Напряжение питания: 5/12 В (В зависимости от положения джемпера J1)
LCI-HDI Плата расширения для задания опорной частоты преобразователя импульсным сигналом до 100 кГц
LCI-HDO Плата расширения для вывода требуемых показателей преобразователя импульсным сигналом до 100 кГц
LCI-DP Плата расширения для поддержки протокола Profibus DP. Совместима с моделями LCI от 5.5 кВт.

Дополнительное оборудование

Таблица подбора тормозных модулей и тормозных резисторов

Модель

Рекомендуемое тормозное сопротивление для насосов, вентиляторов, токарных и фрезерных станков, дымососов и пр.

(Кторм ≤ 1.0, ПВ ≤ 10%)

 Рекомендуемое тормозное сопротивление для кранов, подъемных механизмов, конвейеров

(1.3 ≤ Кторм ≤ 1.4, 30 ≤ ПВ ≤ 40%)
Тормозной модуль Номинал резистора Кол-во* шт. Итоговое значение Тормозной модуль Номинал резистора Кол-во* шт. Итоговое значение
Ом кВт Ом кВт Ом кВт Ом кВт
LCI-G0.4-2B / LCI-G0.4-2B (S) Встроен 600 0.16 1 600 0.16 Встроен 400 0.08 1 400 0.08
LCI-G0.55-2B Встроен 250 0.4 1 250 0.4 Встроен 180 0.6 1 180 0.6
LCI-G0.75-2B / LCI-G0.75-2B (S) Встроен 250 0.4 1 250 0.4 Встроен 180 0.6 1 180 0.6
LCI-G1.5-2B / LCI-G1.5-2B (S) Встроен 120 0.25 1 120 0.25 Встроен 75 1.2 1 75 1.2
LCI-G2.2-2B / LCI-G2.2-2B (S) Встроен 80 0.4 1 80 0.4 Встроен 150 0.6 3 50 1.8
LCI-G4.0-2B Встроен 120 0.25 3 40 0.75 Встроен 15 2 2 30 4.0
LCI-G0.4/P0.75-4B Встроен 400 0.08 1 400 0.08 Встроен 400 0.08 4 400 0.32
LCI-G0.75-4B (S) Встроен 600 0.16 1 600 0.16 Встроен 600 0.16 4 600 0.64
LCI-G0.75/P1.5-4B Встроен 600 0.16 1 600 0.16 Встроен 600 0.16 4 600 0.64
LCI-G1.5-4B (S) Встроен 200 0.16 2 400 0.32 Встроен 150 0.6 2 300 1.2
LCI-G1.5/P2.2-4B Встроен 200 0.16 2 400 0.32 Встроен 150 0.6 2 300 1.2
LCI-G2.2-4B (S) Встроен 600 0.16 2 300 0.32 Встроен 180 0.6 4 180 2.4
LCI-G2.2/P4.0-4B Встроен 600 0.16 2 300 0.32 Встроен 180 0.6 4 180 2.4
LCI-G4.0-4B (S) Встроен 180 0.6 1 180 0.6 Встроен 120 1 4 120 4
LCI-G4.0/P5.5-4B Встроен 180 0.6 1 180 0.6 Встроен 120 1 4 120 4
LCI-G5.5/P7.5-4B Встроен 120 1 1 120 1 Встроен 40 2.5 2 80 5
LCI-G7.5/P11-4B Встроен 180 0.6 2 90 1.2 Встроен 15 2 4 60 8
LCI-G11/P15-4B Встроен 120 1 2 60 2 Встроен 40 2.5 4 40 10
LCI-G15/P18.5-4B Встроен 40 2.5 1 40 2.5 Встроен 40 2.5 6 27 15
LCI-G18.5/P22-4B Встроен 180 0.6 5 36 3 FCI-BU-200 15 2 6 22.5 12
LCI-G22/P30-4B Встроен 120 1 4 30 4 FCI-BU-200 3 3 6 18 18
LCI-G30/P37-4 FCI-BU-50 40 2.5 2 20 5 FCI-BU-200 40 2.5 12 13 30
LCI-G37/P45-4 FCI-BU-50 50 2 3 16.6 6 FCI-BU-200 11 3 9 11 27
LCI-G45/P55-4 FCI-BU-100 40 2.5 3 13.3 7.5 FCI-BU-200 3 3 12 9 36
LCI-G55/P75-4 FCI-BU-100 11 3 4 11 12 FCI-BU-400 11 3 15 6.6 45
LCI-G75/P90-4 FCI-BU-100 40 2.5 5 8 12.5 FCI-BU-400 11 3 18 5.5 54
LCI-G90/P110-4 FCI-BU-200 40 2.5 6 6.6 15 2*FCI-BU-200 11 3 24 4.12 72
LCI-G110/P132-4 FCI-BU-200 11 3 8 5.5 24 2*FCI-BU-400 11 3 30 3.3 90
LCI-G132/P160-4 FCI-BU-200 11 3 10 4.4 30 2*FCI-BU-400 3 3 36 3 108
LCI-G160/P185-4 FCI-BU-200 40 2.5 11 3.6 27,5 4*FCI-BU-200 3 3 48 2.25 144

Таблица подбора сетевых, моторных дросселей и ЭМС фильтров

Модель Мощность, кВт Сетевой дроссель Моторный дроссель ЭМС фильтр
G P
LCI-G0.4-1 0.4 – – – IEF-0.4/5-2
LCI-G0.55-1 0.55 IEF-0.75/9-2
LCI-G0.75-1 0.75 IEF-0.75/9-2
LCI-G1.5-1 1.5 IEF-1.5/16-2
LCI-G2.2-1 2.2 –
LCI-G0.4-2B / LCI-G0.4-2B (S) 0.4 – – IMF-2.2/5.1-4 IEF-0.4/5-2
LCI-G0.55-2B 0.55 IMF-2.2/5.1-4 IEF-0.75/9-2
LCI-G0.75-2B / LCI-G0.75-2B (S) 0.75 IMF-2.2/5.1-4 IEF-0.75/9-2
LCI-G1.5-2B / LCI-G1.5-2B (S) 1.5 IMF-4.0/8.8-4 IEF-1.5/16-2
LCI-G2.2-2B / LCI-G2.2-2B (S) 2.2 IMF-5.5/13-4 –
LCI-G4.0-2B 4.0 IMF-7.5/17-4
LCI-G0.4/P0.75-4B 0.4 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
– 0.75 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
LCI-G0.75-4B (S) 0.75 – ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
LCI-G0.75/P1.5-4B 0.75 – ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
– 1.5 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-1.5/5.0-4
LCI-G1.5-4B (S) 1.5 – ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-1.5/5.0-4
LCI-G1.5/P2.2-4B 1.5 – ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-1.5/5.0-4
– 2.2 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
LCI-G2.2-4B (S) 2.2 – ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
LCI-G2.2/P4.0-4B 2.2 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-2.2/5.8-4
4.0 ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4
LCI-G4.0-4B (S) 4.0 – ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4
LCI-G4.0/P5.5-4B 4.0 – ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4
– 5.5 ISF-5.5/15.5-4 IMF-5.5/13-4 IEF-5.5/15.5-4
LCI-G5.5/P7.5-4B 5.5 – ISF-5.5/15.5-4 IMF-5.5/13-4 IEF-5.5/15.5-4
– 7.5 ISF-7.5/20.5-4 IMF-7.5/17-4 IEF-7.5/20.5-4
LCI-G7.5/P11-4B 7.5 – ISF-7.5/20.5-4 IMF-7.5/17-4 IEF-7.5/20.5-4
– 11 ISF-11/26-4 IMF-11/25-4 IEF-11/26-4
LCI-G11/P15-4B 11 – ISF-11/26-4 IMF-11/25-4 IEF-11/26-4
– 15 ISF-15/35-4 IMF-15/32-4 IEF-15/35-4
LCI-G15/P18.5-4B 15 – ISF-15/35-4 IMF-15/32-4 IEF-15/35-4
– 18.5 ISF-18.5/38.5-4 IMF-18.5/37-4 IEF-18.5/38.5-4
LCI-G18.5/P22-4B 18.5 – ISF-18.5/38.5-4 IMF-18.5/37-4 IEF-18.5/38.5-4
– 22 ISF-22/46.5-4 IMF-22/45-4 IEF-22/46.5-4
LCI-G22/P30-4B 22 – ISF-22/46.5-4 IMF-22/45-4 IEF-22/46.5-4
– 30 ISF-30/62-4 IMF-30/60-4 IEF-30/62-4
LCI-G30/P37-4 30 – ISF-30/62-4 IMF-30/60-4 IEF-30/62-4
– 37 ISF-37/76-4 IMF-37/75-4 IEF-37/76-4
LCI-G37/P45-4 37 – ISF-37/76-4 IMF-37/75-4 IEF-37/76-4
– 45 ISF-45/92-4 IMF-45/90-4 IEF-45/92-4
LCI-G45/P55-4 45 – ISF-45/92-4 IMF-45/90-4 IEF-45/92-4
– 55 ISF-55/113-4 IMF-55/110-4 IEF-55/113-4
LCI-G55/P75-4 55 – ISF-55/113-4 IMF-55/110-4 IEF-55/113-4
– 75 ISF-75/157-4 IMF-75/152-4 IEF-75/157-4
LCI-G75/P90-4 75 – ISF-75/157-4 IMF-75/152-4 IEF-75/157-4
– 90 ISF-90/180-4 IMF-90/176-4 IEF-90/180-4
LCI-G90/P110-4 90 – ISF-90/180-4 IMF-90/176-4 IEF-90/180-4
– 110 ISF-110/214-4 IMF-110/210-4 IEF-110/214-4
LCI-G110/P132-4 110 – ISF-110/214-4 IМF-110/214-4 IЕF-110/214-4
– 132 ISF-132/256-4 IМF-132/256-4 IЕF-132/256-4
LCI-G132/P160-4 132 – ISF-132/256-4 IМF-132/256-4 IЕF-132/256-4
– 160 ISF-160/305-4 IМF-160/300-4 IЕF-160/305-4
LCI-G160/P185-4 160 – ISF-160/305-4 IМF-160/300-4 IЕF-160/305-4
– 185 ISF-185/344-4 IMF-185/340-4 IEF-185/344-4
LCI-G185/P200-4 185 – ISF-185/344-4 IMF-185/340-4 IEF-185/344-4
– 200 ISF-200/383-4 IMF-200/380-4 IEF-200/383-4
LCI-G200/P220-4 200 – ISF-200/383-4 IMF-200/380-4 IEF-200/383-4
– 220 ISF-220/425-4 IMF-220/420-4 IEF-220/425-4
LCI-G220/P250-4 220 – ISF-220/425-4 IMF-220/420-4 IEF-220/425-4
– 250 ISF-250/484-4 IMF-250/480-4 IEF-250/484-4
LCI-G250/P280-4 250 – ISF-250/484-4 IMF-250/480-4 IEF-250/484-4
– 280 ISF-280/543-4 IMF-280/540-4 IEF-280/543-4
LCI-G280/P315-4 280 – ISF-280/543-4 IMF-280/540-4 IEF-280/543-4
– 315 ISF-315/605-4 IMF-315/600-4 IEF-315/605-4
LCI-G315/P355-4 315 – ISF-315/605-4 IMF-315/600-4 IEF-315/605-4
– 355 ISF-355/683-4 IMF-355/680-4 По запросу
LCI-G355/P400-4 355 – ISF-355/683-4 IMF-355/680-4
– 400 ISF-400/753-4 IMF-400/750-4
LCI-G400/P450-4 400 – ISF-400/753-4 IMF-400/750-4
– 450 ISF-500/934-4 IMF-500/930-4

Видео

Обзор преобразователя частоты INSTART серии LCI

Документация

Каталог преобразователи частоты серии LCI
Руководство по эксплуатации преобразователь частоты серии LCI
Плата расширения LCI-PG1
Настройки для работы ПЧ серии LCI в режиме постоянного давления воды со спящим режимом
Настройки для работы ПЧ серии LCI с датчиком PTC
Сертификат на преобразователи частоты серии LCI
Паспорт
Общий каталог оборудования INSTART
Руководство по эксплуатации Profibus LCI-DP
Файл GSD для платы расширения LCI-DP протокола Profibus DP
Таблица подбора тормозных модулей и тормозных резисторов LCI, LCI(S)
Отказное письмо пожарный сертификат
Презентация LCI
Видео: Настройка преобразователей частоты серий LCI и LCI(S) для двухпроводного режима 1
Видео: Настройка преобразователей частоты серий LCI и LCI(S) для двухпроводного режима 2
Видео: Настройка преобразователей частоты серий LCI и LCI(S) для трехпроводного режима 2
Видео: Настройка преобразователей частоты серий LCI и LCI(S) для режима поддержания давления воды с помощью ПИД-регулятора
Видео: Настройка преобразователей частоты LCI и LCI (S) для многоступенчатого управления скоростью
?>
