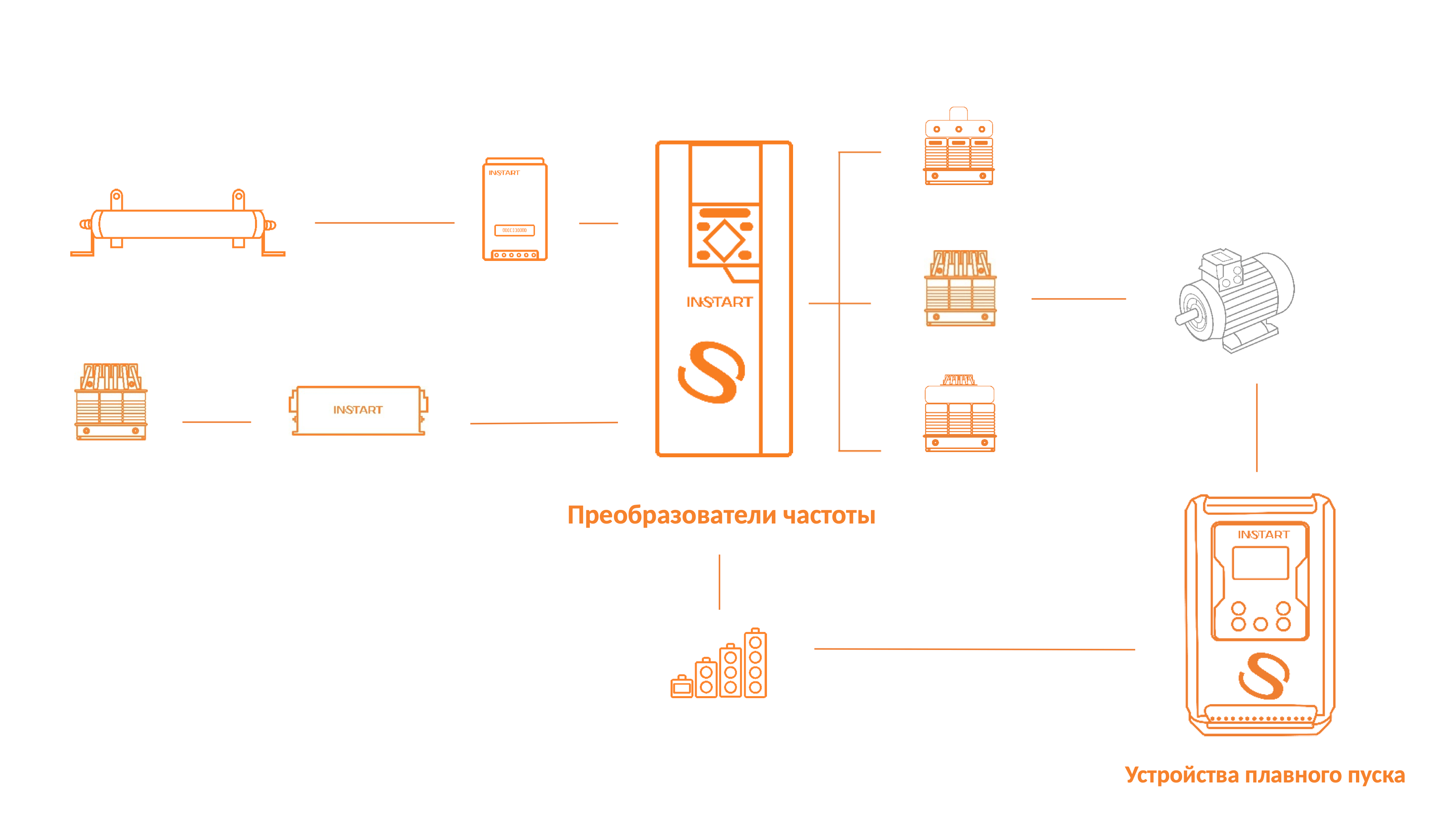

Дополнительное оборудование

СЕТЕВОЙ ДРОССЕЛЬУменьшает коэффициент гармоник в несколько раз
ЭМС ФИЛЬТРСлужит для снижения в сети высокочастотных помех от ПЧ
МОТОРНЫЙ ДРОССЕЛЬСнижает скорость нарастания аварийных токов, снижает гармоники
ПУЛЬТ УПРАВЛЕНИЯПозволяют расширить функционал оборудования: дистанционное вкл./ выкл. оборудования, регулировать обороты электродвигателя, отображать состояние оборудования и др.
ТОРМОЗНОЙ МОДУЛЬРегулирует процесс торможения электродвигателя
ТОРМОЗНОЙ РЕЗИСТОРПреобразует электрическую энергию в тепловую
ДРОССЕЛЬ DCУменьшает пульсацию токов в звене постоянного тока ПЧ

Тормозной резистор

Тормозной резистор обеспечивает возможность быстрой остановки электродвигателя, в случаях  торможения с помощью преобразователя частоты.
В процессе торможения электродвигателя его энергия рассеивается на блоке резисторов, который, в свою очередь, подключен к шине постоянного тока на преобразователь частоты, что дает защиту  преобразователю частоты от блокировки по причине перенапряжения.
Тормозной резистор необходим в тех случаях, когда:
– необходимо более эффективное торможение
– инерционная нагрузка на электродвигатель
– имеется возможность перенапряжения
Тормозные резисторы являются дополнительной опцией и рекомендуются к установке при М торм. более 20% от М номин.
Наличие на складе широкого диапазона сопротивлений поможет подобрать оптимальное решение для эффективного торможения электродвигателя.
Сопротивление: 10 – 600 Ом
Мощность: 80 — 3000 Вт
Для быстрого и правильного подбора и соединения тормозных резисторов воспользуйтесь:
Методом расчета параметров тормозного резистора
Схема соединения тормозных резисторов для преобразователей частоты
Таблица подбора тормозных резисторов и моделей INSTART ПВ10
Таблица подбора тормозных резисторов и моделей INSTART ПВ40

Подобрать



Тормозной модуль

Тормозной модуль применяется совместно с частотным преобразователем и обеспечивает регулирование процесса торможения электродвигателя.
Тормозной модуль FCI-BU обеспечивает передачу электроэнергии, вырабатываемой в процессе торможения электродвигателя, на тормозной резистор, обеспечивая нормальную работу преобразователя частоты и другого оборудования.
Тормозной модуль широко используется в схемах управления лифтов, подъемных кранов, производственных механизмов, шахтных подъемных агрегатов, центрифуг, насосных агрегатов для нефтяных месторождений и др. Преобразователи частоты INSTART мощностью до 18,5 кВт (включительно) имеют встроенные тормозные модули. Для преобразователей частоты INSTART мощностью от 22 кВт и выше необходимо внешнее подключение.
Сделать правильный подбор тормозного модуля вы можете с помощью
Таблицы подбора тормозных модулей

Подобрать



Моторный дроссель

Моторные дроссели – предназначен для снижения скорости нарастания выходного напряжения на выходе частотного преобразователя, снижает выбросы напряжения на клеммах двигателе при использовании длинного кабеля двигателя (свыше 40-60 метров). Также снижает риск выхода из строя выходных силовых цепей преобразователя при аварийных ситуациях – пробой изоляции двигателя, короткое замыкание.

Подобрать



Дроссель DC

Дроссели представляют собой индуктивность, в виде электромагнитных катушек с магнитопроводами. Принцип действия основан на свойстве сглаживания импульсных напряжений и пульсаций токов в звене постоянного тока преобразователя частоты.

Подобрать



Сетевой дроссель

Сетевые дроссели – предназначаются для снижения бросков токов входной цепи частотного преобразователя, при колебаниях напряжения в сети (так как после выпрямителя в сглаживающем фильтре используется конденсаторы большой емкости) а также для снижения выброса гармонических искажений в сеть.
Применение сетевых дросселей переменного тока позволяют уменьшить коэффициент гармоник в несколько раз, в зависимости от соотношений мощности питающего трансформатора, мощности нагрузки и параметров дросселя.

Подобрать



Пульты управления


ОСНОВНЫЕ ВОЗМОЖНОСТИ:

    • пуск/останов;
    • реверс;
    • регулирование оборотов двигателя;
    • индикация состояния оборудования “работа/авария”;
    • отображение физических параметров приводного оборудования (ток, частота, обороты, момент, давление) в моделях с цифровым индикатором;
    • реализация функции спящего режима в ПУ с цифровым индикатором ИТП-14, данную функцию применяют в системах водоснабжения для включения и отключения приводного оборудования;
    • удаленное управление двигателем:

– до 10 метров от приводного оборудования – модели ПУ с возможностью регулировки оборотов (с потенциометром);
– до 50 метров от приводного оборудования – модели ПУ без потенциометра.

ПРЕИМУЩЕСТВА:

  • Широкая линейка
  • Степень защиты IP54
  • Готовые настройки под оборудование INSTART

Подобрать





Фильтр ЭМС

ЭМС фильтры – фильтры электромагнитной совместимости служат для снижения высокочастотных помех в сеть от частотных преобразователей для соответствия требуемым стандартам сети.

Подобрать



Платы расширения

Платы расширения увеличивают возможности преобразователей частоты INSTART за счет увеличения количества входов.
INSTART предлагает платы расширения входов/выходов, коммуникационные плата, платы протоколов связи MODBUS, PROFIBUS, платы энкодера и резольвера и др.
Платы расширения для преобразователей частоты INSTART являются дополнительной опцией и подбираются в соответствии с серией преобразователя частоты INSTART.

Подобрать



Статьи:

Подбор дросселей
Как подобрать входные и выходные фильтры
