Наши проекты

ОБЪЕКТ:

Водоканал

ОБОРУДОВАНИЕ INSTART:

• преобразователи частоты LCI-G5.5-3
• устройство плавного пуска SBIM-18.5/37-04

   ОПИСАНИЕ ПРОЕКТА:

На очистных сооружениях водоканала сточные воды проходят несколько этапов фильтрации. В том числе и в специальных резервуарах с активным илом — аэротенках. Загрязненная вода в больших резервуарах с микроорганизмами, которые способны сорбировать и разлагать биологические примеси, очищается с помощью мешалок и ила. Погружные мешалки поддерживают иловую смесь во взвешенном состоянии, что важно для эффективной деятельности полезных микроорганизмов.

Изначально на данном сегменте очистки стояло приводное оборудование импортного производства, но со временем оно полностью вышло из строя. В качестве доступной альтернативы, которая устроила представителей водоканала по стоимости и срокам поставки, был выбран бренд INSTART.

Преобразователи частоты серии LCI в шкафах управления отвечают за работу электродвигателей мешалок, а с помощью устройства плавного пуска SBIM происходит запуск водяного насоса.

РЕЗУЛЬТАТ:

Результатом установки оборудования INSTART стала бесперебойная работа системы аэротенков. А также повысилась четкость выдерживания заданных параметров, что оказывает влияние на качество очистки воды.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПРОЕКТА
Наша дилерская компания получила заказ на шкафы управления от предприятия, производящего минеральные удобрения. Шкафы предназначались для конвейров, которые перемещают карбамид.
В процессе работы над проектом выяснилось, что расстояние от шкафа до двигателя будет составлять более 400 метров, поэтому приняли решение об использовании синусного фильтра.

• преобразователи частоты LCI-G11/P15-4B
• выходные синус-фильтры ISINOF

ПОСЛЕ ВНЕДРЕНИЯ ОБОРУДОВАНИЯ INSTART

Основой современных шкафов управления стали частотные преобразователи серии LCI. С их помощью осуществляется точное регулирование скорости конвейерных линий, а платы расширения импульсных входов и выходов сделали возможным интегрировать ПЧ в АСУ ТП предприятия.

Синусные фильтры не только решили проблему длинных кабельных линий, но и компенсировали помехи от преобразователя частоты, а также усилили защиту изоляции.

ОБЪЕКТ:
Котельная

ОБОРУДОВАНИЕ INSTART:
Преобразователь частоты LCI-G15/P18.5-4B

ОПИСАНИЕ ПРОЕКТА:

В рамках комплексного обновления оборудования в котельную был установлен преобразователь частоты серии LCI для расширения технических возможностей электропривода. Заказчику были важны следующие функции при работе с циркуляционным насосом:

· плавный пуск и разгон двигателя
· регулировка скорости и момента на валу
· динамическое торможение
· защита от ненормальных режимов работы
· автоматизации процессов

РЕЗУЛЬТАТ:

Частотный преобразователь LCI-G15/P18.5-4B позволяет плавно наращивать или снижать работу циркуляционного насоса, поддерживая необходимое давление и температуру в системе отопления.

Отопительная система работает оптимально, снизилось энергопотребление и возросла надёжность технологических процессов.

ОБЪЕКТ:

Шахта по добыче руды

ОБОРУДОВАНИЕ INSTART:

Устройство плавного пуска SSI-200/400-04

ОПИСАНИЕ ПРОЕКТА:

При добыче руды периодически происходит затопление, поэтому появилась необходимость в установке систем водоотлива. Подземные воды, проникающие в шахту, могут не только осложнить процесс добычи руды, но и создать угрозу для оборудования и жизни работников.

Система автоматизированного управления водоотливом рассчитана на работу в трёх режимах:

∙ Ручной
Управление оборудованием происходит с помощью кнопочных постов и переключателей.

∙ Дистанционный
Осуществляется ручное управление с рабочего места диспетчера.

∙ Автоматический
Управление производится по заданному заранее алгоритму.

Устройство плавного пуска серии SSI является важным компонентом установленной системы водоотлива: оно постепенно увеличивает напряжение, позволяя ротору электродвигателя набирать обороты без резких скачков.

РЕЗУЛЬТАТ:

Благодаря УПП от INSTART оборудование мягко переходит от состояния покоя к рабочему режиму, что даёт ряд преимуществ:

- снижение пусковых токов в несколько раз;
- увеличение срока службы насоса;
- общую экономию электроэнергии.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПРОЕКТА

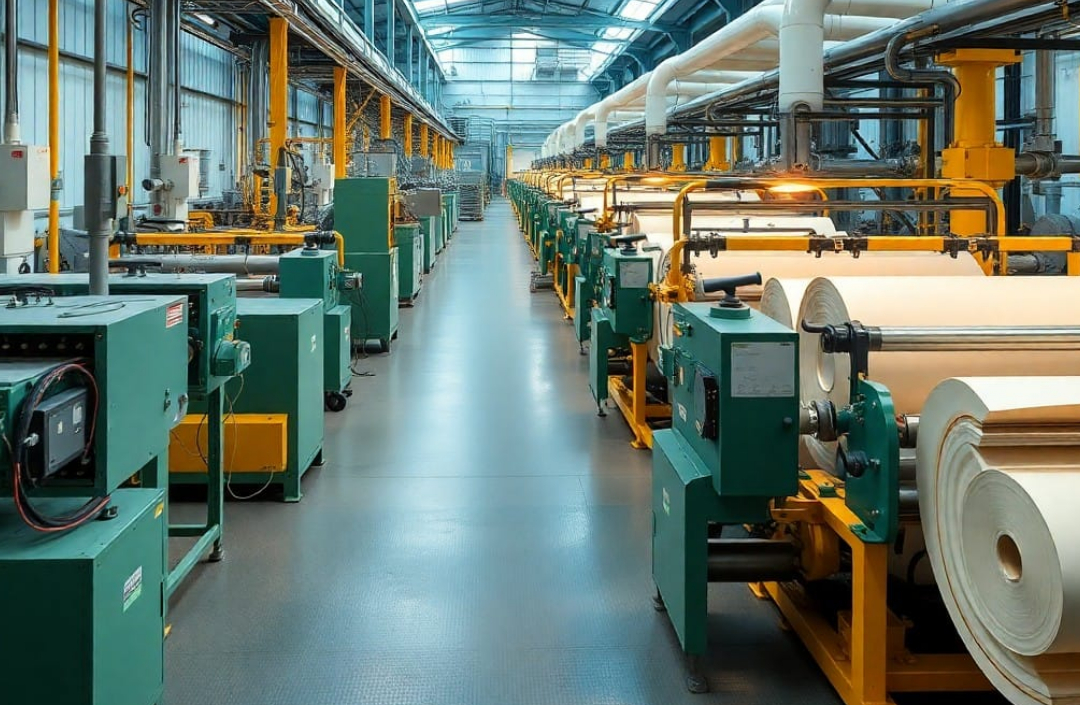

На целлюлозно-бумажном комбинате был установлен новый шкаф управления шредером. Шредер утилизирует картонные основы для намотки бумаги (гильзы), которые в большом количестве остаются после основных производственных процессов. Ножи устройства нарезают отходы на фрагменты определённого размера, а затем измельчённая фракция отправляется на переработку.

Частотные преобразователи серии LCI обеспечивают точное регулирование скорости и момента, а также комплексную защиту оборудования. Один из преобразователей частоты отвечает за работу шредера, а второй регулирует работу конвейера, транспортирующего картонные гильзы для измельчения.

• преобразователи частоты LCI-G4.0/P5.5-4B

ПОСЛЕ ВНЕДРЕНИЯ ОБОРУДОВАНИЯ INSTART

Процесс переработки гильз идет бесперебойно, позволяя использовать вторичное
сырье и снижать себестоимость производимой продукции

ОБЪЕКТ:

Завод по производству тротуарной плитки

ОБОРУДОВАНИЕ INSTART:

Преобразователь частоты VCI-G1,5-2B

ФУНКЦИИ ОБОРУДОВАНИЯ:

На предприятии, которое изготавливает тротуарную плитку, работает упаковочный станок — модель Octopus Compact. Устройство предназначено для автоматической упаковки паллет в стрейч-пленку. Ранее на узле размотки плёнки стоял преобразователь частоты одного из известных брендов, но со временем он вышел из строя, исчерпав свой ресурс прочности. Специалисты завода сделали выбор в пользу преобразователя частоты серии VCI от INSTART, так как он вписывался в заданный бюджет и оптимально подходил по настройкам.

РЕЗУЛЬТАТ:

Результатом установки преобразователя частоты VCI стало более точное регулирование скоростей в зависимости от поступающих сигналов с датчиков. Прежний частотник остался просто в качестве заглушки от пыли.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПРОЕКТА

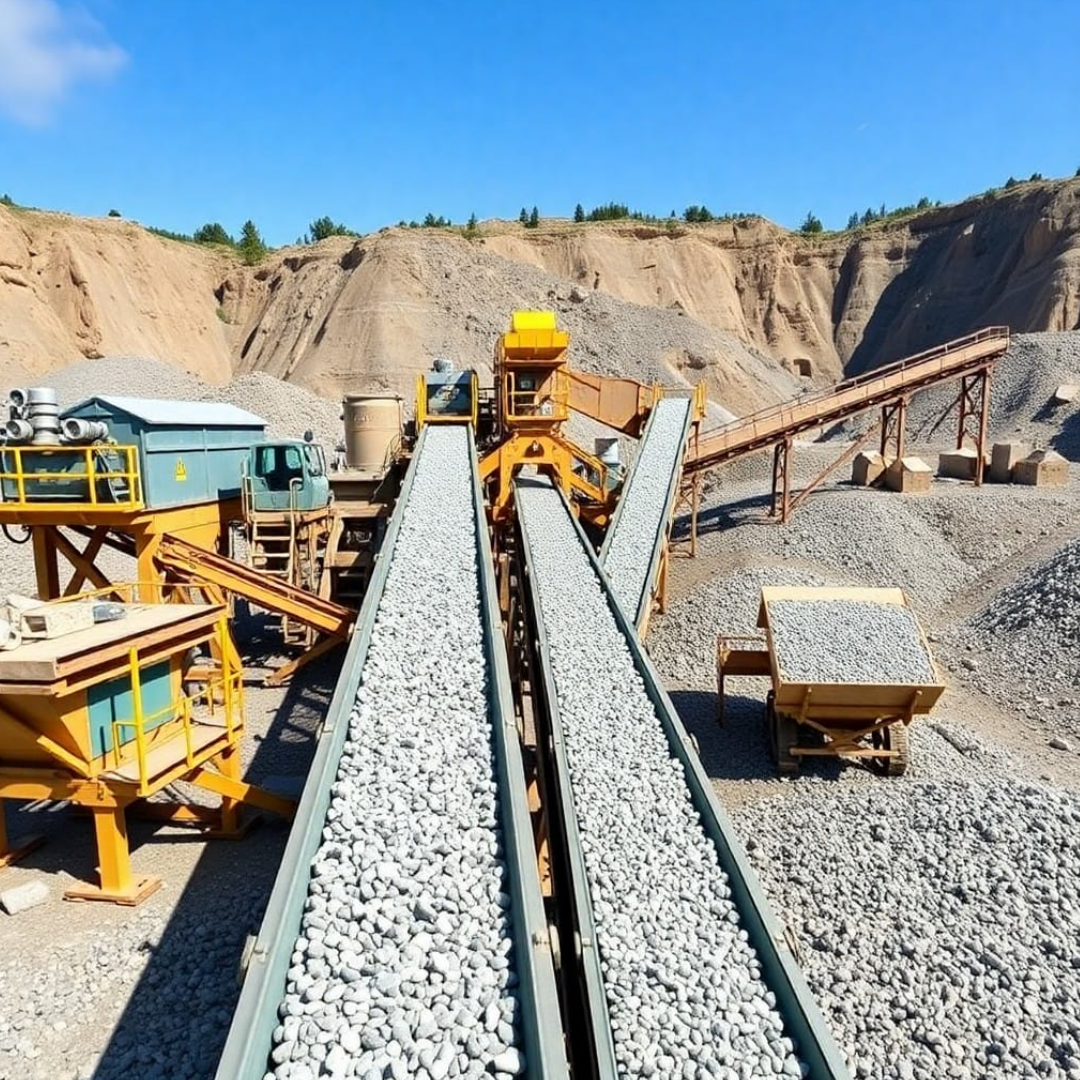

На дробильно-сортировочный комплекс был установлен шкаф управления с оборудованием бренда INSTART. Шкаф представляет собой современное решение для эффективного контроля технологическим процессом. В основе шкафа управления преобразователь частоты серии LCI мощностью 15 кВт, он отвечает за адаптацию оборудования к текущим потребностям производства в определенный момент времени. Например, происходит снижение оборотов и пропорциональное уменьшение потребления электроэнергии, что даёт экономию при переменной загрузке.

С помощью же устройства плавного пуска SNI происходит снижение пусковых токов при пуске, механический стресс на приводы, подшипники, ремни, редукторы и другие компоненты системы испытывают меньше механических нагрузок

• преобразователь частоты LCI-G15/P18.5-4B
• устройство плавного пуска SNI-115/145-06

ПОСЛЕ ВНЕДРЕНИЯ ОБОРУДОВАНИЯ INSTART

Шкаф с преобразователем частоты и устройством плавного пуска INSTART обеспечивает:

· защиту оборудования от нештатных ситуаций
· стабильную работу всех механизмов
· возможность масштабирования системы
· простоту настройки и обслуживания
· возможность последовательного запуска конвейеров

ОБЪЕКТ:
Агрофирма

ОБОРУДОВАНИЕ INSTART:

Преобразователи частоты LCI-G7.5/P11-4B

ОПИСАНИЕ ПРОЕКТА:

В агрофирме, специализирующейся на выращивании овощей, полив осуществляется с помощью автоматизированных систем. Большие территории требуют грамотного подхода к процессу полива и устойчивости оборудования к интенсивной нагрузке при эксплуатации.

Поля разбиты на сегменты с индивидуальной системой водоснабжения. Для нового участка был установлен шкаф управления насосами с преобразователем частоты LCI-G7.5/P11-4B

РЕЗУЛЬТАТ:

С помощью преобразователя частоты серии LCI автоматически поддерживается заданное давление воды и происходит чередование работы насосов по времени.

Протокол связи Modbus RTU отвечает за передачу данных по RS 485 в систему диспетчеризации. А также установка шкафного оборудования с преобразователем частоты INSTART положительно отразилась на показателях экономии электроэнергии.

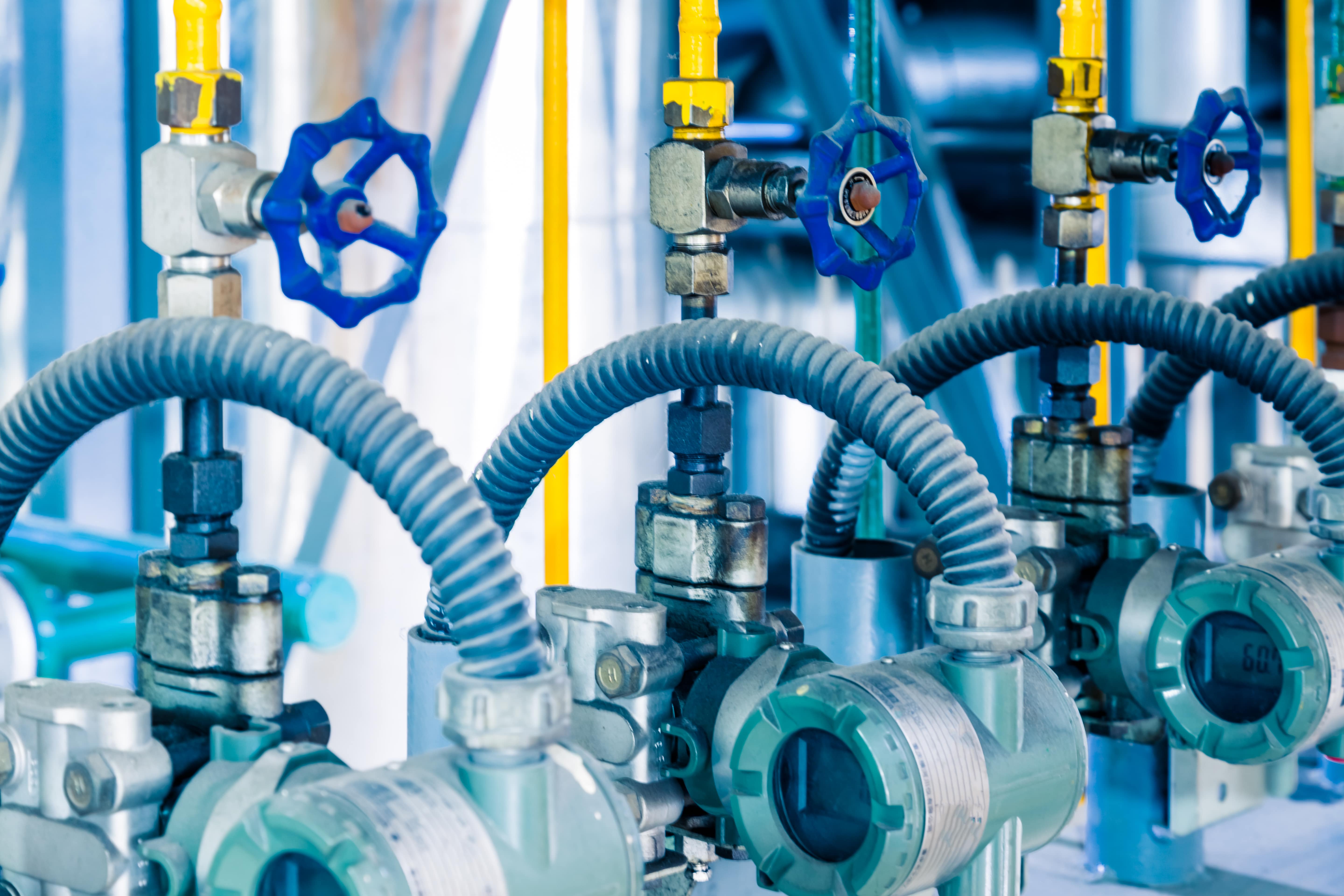

ОБЪЕКТ:

Повысительная насосная станция

ОБОРУДОВАНИЕ INSTART:

Преобразователи частоты LCI-G7.5/P11-4B

ОПИСАНИЕ ПРОЕКТА:

Рядом с высотными домами была установлена повысительная насосная станция (ПНС) с насосами суммарной мощностью 33 кВт. Она обеспечивает нормальное давление воды в квартирах верхних этажей.

Объект оснащен автоматикой — шкафом управления повысительной насосной станцией, который был укомплектован тремя преобразователями частоты от INSTART.

 Станция включается только тогда, когда появляется необходимость: например, если в нескольких квартирах верхних этажей одновременно включают воду. Насосы могут работать все одновременно, чтобы обеспечить оптимальный напор воды на верхних этажах.

РЕЗУЛЬТАТ:

С помощью преобразователя частоты серии LCI происходит управление тремя насосами и
поддерживается заданное давление воды. Заказчик отмечает простоту настройки и обслуживания преобразователей частоты бренда INSTART

ОБЪЕКТ:

Сыродельный комбинат

ОБЪЕКТ:

Площадка с комплексом для прокладки канализационных коллекторов

ОБОРУДОВАНИЕ INSTART:

Преобразователи частоты LCI-G132/P160-4

ОПИСАНИЕ ПРОЕКТА:

Прокладка канализационного коллектора осуществляется посредством микротоннельного комплекса HERRENKNECHT AVN 1600.

Комплекс состоит из щитовой микромашины, которая прокладывает тоннели внутренним диаметром 1600 мм и длиной 600 метров. Для побуждения продавливающего усилия используется гидравлическая рама, генерирующая давление до 600 тонн. Отделение крупных обломков при гидротранспорте отобранного грунта проводится сепаратором. За подачу воды и забор пульпы (шлама) отвечают отдельные 4 насоса мощностью от 90 кВт до 132 кВт.

Насосы приводят в движение контуры подачи воды и отбора пульпы суммарной протяженностью в 1200 метров. А также насосам необходимо поднимать насыщенную грунтом воду на высоту около 40 метров, чтобы подавать её в сепараторную установку.

Ранее насосы управлялись преобразователями частоты одного известного бренда, но со временем срок их службы подошёл к концу. Было принято решение о замене на модели серии LCI от INSTART.

Насосы и, как следствие, электродвигатели в процессе работы испытывают большие гидродинамические нагрузки. Частотные преобразователи INSTART успешно им противостоят, обеспечивая стабильную работу водяного контура комплекса AVN1600.

РЕЗУЛЬТАТ:

Результатом установки преобразователей частоты INSTART стало улучшение показателя отказоустойчивости оборудования. Помимо этого, появилась возможность быстрой перенастройки ПЧ под разные электродвигатели насосов.

Заказчику понравилась гибкость настройки преобразователей частоты LCI и наличие новых полезных функций.

ОБЪЕКТ:

Насосная станция

ФУНКЦИИ ОБОРУДОВАНИЯ

Преобразователи частоты используются для управления электродвигателями по 100 кВт. Они были установлены на замену устаревшим моделям от другого производителя. С помощью преобразователей частоты происходит включение и выключение насосов при определённом значении давления, поддерживается заданное давление.

ОБОРУДОВАНИЕ INSTART

• преобразователи частоты FCI - G90/P110-4 (FCI WSP)
• преобразователи частоты MCI - G90/P110-4
• сетевые дроссели
• тормозные резисторы
• тормозные модули

ПОСЛЕ ВНЕДРЕНИЯ ОБОРУДОВАНИЯ INSTART

На объекте произведена модернизация: старое оборудование, которое не всегда уже корректно работало, было заменено на новое. Работа насосов стала надёжной и предсказуемой после установки оборудования INSTART, что значительно уменьшило аварии и простои.
Как следствие, стабильное функционирование оборудование позволило обеспечить более стабильный и комфортный график сотрудникам.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПРОЕКТА

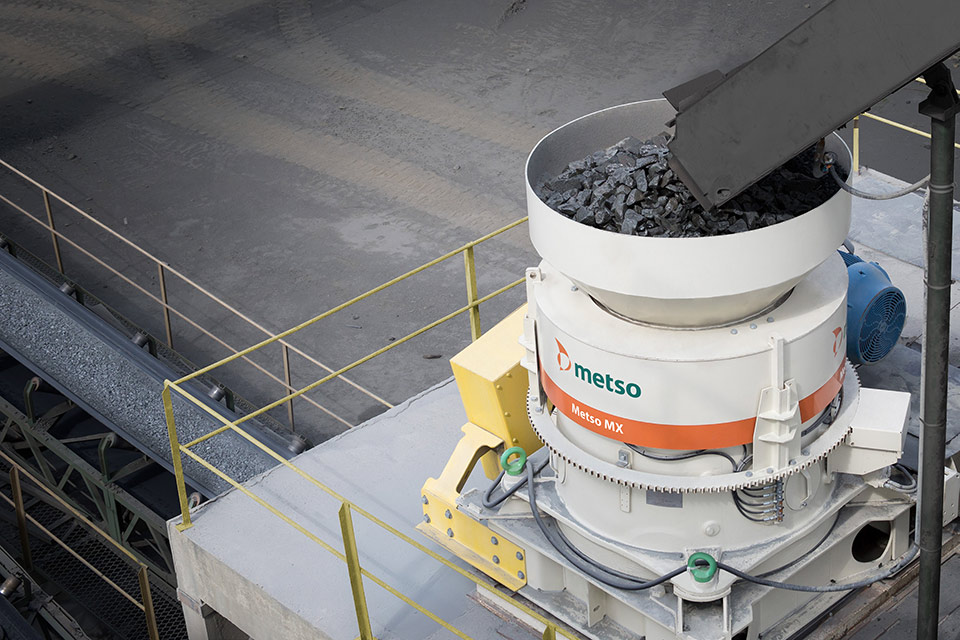

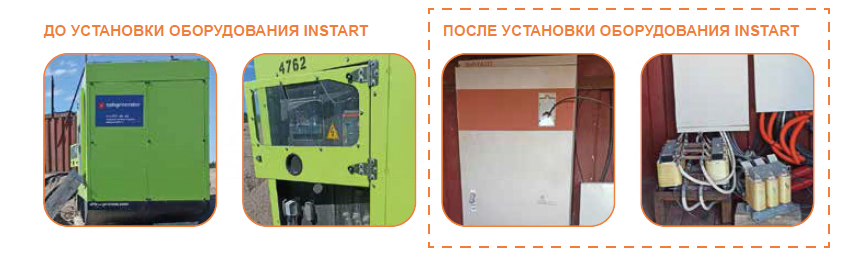

При эксплуатации заказчик столкнулся с проблемой - при запуске основного двигателя дизель-генераторная установка (ДГУ) останавливалась из-за перегрузки.

При запуске двигателя через УПП запас по мощности у ДГУ должен быть трехкратным от номинальной рабочей мощности (500 кВт.), то есть составлять 1500 кВт. В случае заказчика запас был больше лишь в 2-2,5 раза. Было принято решение установить преобразователь частоты.

• MCI-G355/P375-4F;
• сетевой дроссель;
• моторные дроссели;
• ЭМС фильтр.

ПОСЛЕ ВНЕДРЕНИЯ ОБОРУДОВАНИЯ INSTART

Дробилка смогла запускаться от одного дизель-генератора, второй остался в резерве.

Преимущество такого решения заключается, прежде всего, в перераспределении нагрузки и, как следствие, в экономии топлива.

Другим преимуществом является снижение расходов на техническое обслуживание ДГУ, а также экономия средств на покупке самого дизель-генератора: необходимости в нем больше нет, так как теперь два устройства могут включаться поочередно для одинаковой наработки, либо одно из них может оставаться в резерве.

Модернизация старых технологических линий с заменой вышедшего из строя оборудования и автоматизация новых технологических линий по производству пиломатериалов, профилированных по кромке, производству древесного полотна, древесной муки, производству технологической щепы и стружки.

Установка частотных преобразователей Инстарт на старые и новые технологические линии, автоматизация насосно-вентиляционного оборудования.

• FCI-G18.5/P22-4 – 2 шт.,
• MCI-G15/P18.5-4BF – 2 шт.,
• MCI-G11/P15-4BF – 2 шт.,
• MCI-G30/P37-4 – 1 шт.,
• MCI-G37/P45-4 – 3 шт.,
• MCI-G4.0-4B – 4 шт.,
• MCI-G2.2-4B – 4 шт.,
• MCI-G0.75-4B – 3 шт.,
• MCI-G0.75-2B – 2 шт.,
• MCI-G1.5-4B – 2 шт.,
• MCI-G22/P30-4 – 1 шт.,
• MCI-G1.5-4B – 5 шт.,
• MCI-G1.5-2B – 1 шт.

• Заменено старое оборудование на новое.
• Автоматизированы линии подачи пиломатериалов.
• Автоматизировано дробильное оборудование по производству древесной муки.
• Автоматизированы насосно-вентиляционные установки.

ОБЪЕКТ:

Насосное оборудование

ОБОРУДОВАНИЕ INSTART:

- УПП SSI- 5.5/11-04

- УПП SSI- 7.5/15-04

- УПП SSI- 11/23-04

ОПИСАНИЕ ПРОЕКТА:

Установка пяти устройств плавного пуска на насосное оборудование с целью автоматизации процесса подачи воды, исключения ударных нагрузок в питающие электрические цепи и питающую магистраль.

РЕЗУЛЬТАТ:

• Автоматизирован процесс подачи воды.
• Сняты ударные нагрузки в питающие электрические цепи и питающую магистраль.
• Достигнута более устойчивая работа насосного оборудования.
• Снизились затраты на электроэнергию.
