Описание серии SSI

Описание устройств плавного пуска

Устройства плавного пуска серии SSI – защита любых асинхронных двигателей в различных применениях.

Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя.

Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно – параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя.

Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

Гарантия 2 года

Какую серию выбрать SSI или SBI?

серия SSI

Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)

Диапазон мощности:
5.5 – 600 кВт

УПП серии SSI предпочтительнее в случаях:

  • Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
  • Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя, через контактор.
  • Если необходимо реализовать плавного пуска электродвигателя мощность более 75 кВт.

серия SBI

Стандартная серия общего применения со встроенным обводным контактором

Диапазон мощности:
5.5 – 55 кВт

УПП серии SBI предпочтительнее в случаях:

  • Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
  • Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.

Система обозначения

  1. Серия
  2. Мощность, кВт
  3. Ток, А
  4. Входное напряжение, В
    3 ~ 400 (380) B, 50/60 Гц
    3 ~ 690 (660) B, 50/60 Гц
  5. Платы расширения (опция для УПП серии SNI)
  6. Дополнительное защитное покрытие плат лаком
  7. Защитное покрытие плат компаундом

Схема подключения устройств плавного пуска

Массогабаритные характеристики устройств плавного пуска

Габаритные и установочные размеры устройств плавного пуска серии SSI от 5.5 до 55 кВт

Модель  Габариты, мм Установочные размеры, мм вес (нетто), кг
ш в г ш1 в1
SSI-5.5/11-04 146 270 160 132 248 5
SSI-7.5/15-04 146 270 160 132 248 5
SSI-11/23-04 146 270 160 132 248 5
SSI-15/30-04 146 270 160 132 248 5
SSI-18.5/37-04 146 270 160 132 248 5
SSI-22/43-04 146 270 160 132 248 5
SSI-30/60-04 146 270 160 132 248 5
SSI-37/75-04 146 270 160 132 248 5
SSI-45/90-04 146 270 160 132 248 5
SSI-55/110-04 146 270 160 132 248 5



Габаритные и установочные размеры устройств плавного пуска серии SSI от 75 до 600 кВт

Модель  Габариты, мм Установочные размеры, мм вес (нетто), кг
ш в г ш1 в1

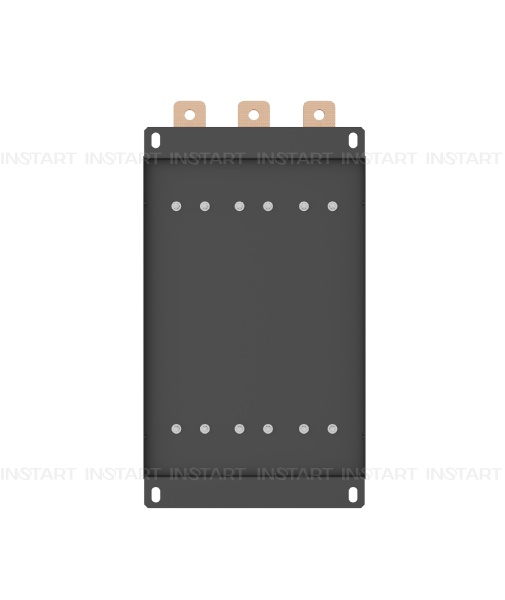

SSI-75/150-04 257 525 194 192 382 21
SSI-90/180-04 257 525 194 192 382 21
SSI-115/230-04 257 525 194 192 382 21
SSI-132/264-04 257 525 194 192 382 21
SSI-160/320-04 257 525 194 192 382 21
SSI-185/370-04 257 525 194 192 382 21
SSI-200/400-04 257 525 194 192 382 21
SSI-250/500-04 257 525 194 192 382 21
SSI-280/560-04 257 525 194 192 382 21
SSI-320/640-04 290 570 255 260 460 25
SSI-355/710-04 290 570 255 260 460 25
SSI-400/800-04 331 590 255 265 497 30
SSI-450/900-04 331 590 255 265 497 30
SSI-500/1000-04 410 665 255 350 547 42
SSI-600/1200-04 410 665 255 350 547 42

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.



Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSI

Модель Мощность двигателя, кВт Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
SSI-5.5/11-04 5.5 11
SSI-7.5/15-04 7.5 15
SSI-11/23-04 11 23
SSI-15/30-04 15 30
SSI-18.5/37-04 18.5 37
SSI-22/43-04 22 43
SSI-30/60-04 30 60
SSI-37/75-04 37 75
SSI-45/90-04 45 90
SSI-55/110-04 55 110
SSI-75/150-04 75 150
SSI-90/180-04 90 180
SSI-115/230-04 115 230
SSI-132/264-04 132 264
SSI-160/320-04 160 320
SSI-185/370-04 185 370
SSI-200/400-04 200 400
SSI-250/500-04 250 500
SSI-280/560-04 280 560
SSI-320/640-04 320 640
SSI-355/710-04 355 710
SSI-400/800-04 400 800
SSI-450/900-04 450 900
SSI-500/1000-04 500 1000
SSI-600/1200-04 600 1200

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSI

Компонент Характеристика
Напряжение питания и диапазон мощностей 3 фазы, 342-440 В (+ 5% не более 20мс),
5.5 – 600 кВт
Частота электропитания 50/60 Гц ± 2%
Применяемые электродвигатели Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков Не более 20 раз в час (не чаще 1 раза в 3 минуты)
Пусковое напряжение 30-70%
Ограничение пускового тока 200-500%
Время пуска 2-60 с
Время останова 0- 60 с
Максимальные рабочий ток 50 — 200 %
Режимы пуска Режим ограничения тока;
режим рампы по напряжению;
запуск рывком в режиме ограничения тока;
запуск рывком в режиме рампы по напряжению;
режим рампы по току;
режим двойного контура регулирования;
с ограничением тока и напряжения
Режимы останова Режим плавного останова, режим свободного останова
Наличие шунтирующего контактора Отсутствует (необходимо использовать внешний контактор)
Релейные выходы Программируемый выход с задержкой, выход ошибки, управление шунтирующим контактором
Входы управления Пуск, стоп, аварийный стоп
Аналоговый выход 4…20 мА, мониторинг действующего тока двигателя
Сетевой протокол Поддержка стандартного протокола Modbus RTU
Функции защиты Защита от перегрева устройства плавного пуска, защита от обрыва входной фазы, защита от обрыва выходной фазы, защита от перекоса фаз, токовая защита при запуске, защита от перегрузки в процессе работы двигателя, защита от пониженного напряжения, защита от повышенного напряжения, защита от короткого замыкания нагрузки, защита от длительного пуска, защита от установки неверных параметров, защита от неверного подключения
Степень защиты IP20: модели от 5.5 кВт по 55 кВт
IP00: модели от 75 кВт
Внешние условия Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале от -30 до +55°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения Естественное охлаждение воздухом

Видео

Обзор устройств плавного пуска INSTART серии SSI

Краткое описание:
Упаковка. Руководство по эксплуатации и паспорт на изделие. Внешний вид изделия. Клеммы управления. Способ крепления. Встроенный Modbus RTU. Степень защиты. Основные различия между сериями. Байспасный (обводный) контактор в серии SBI.
