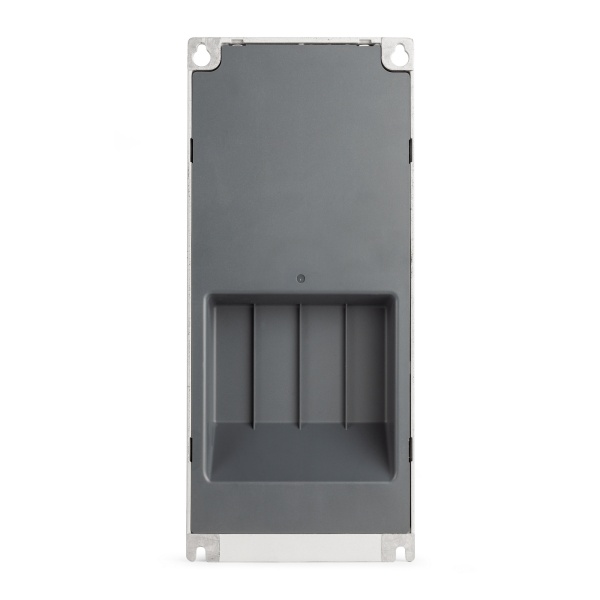

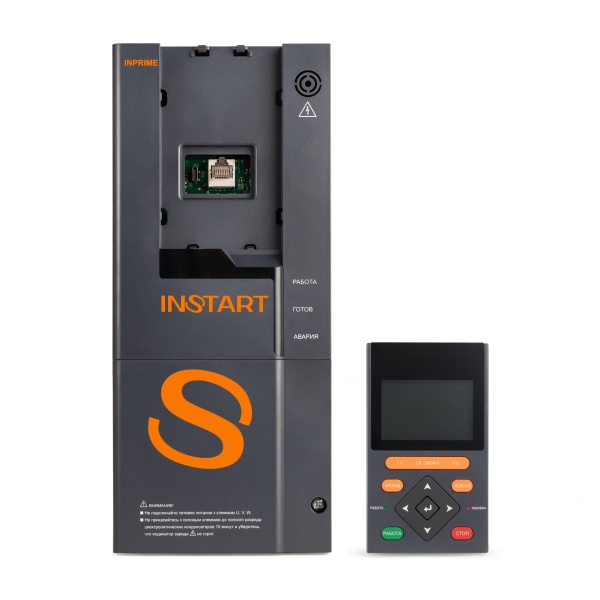

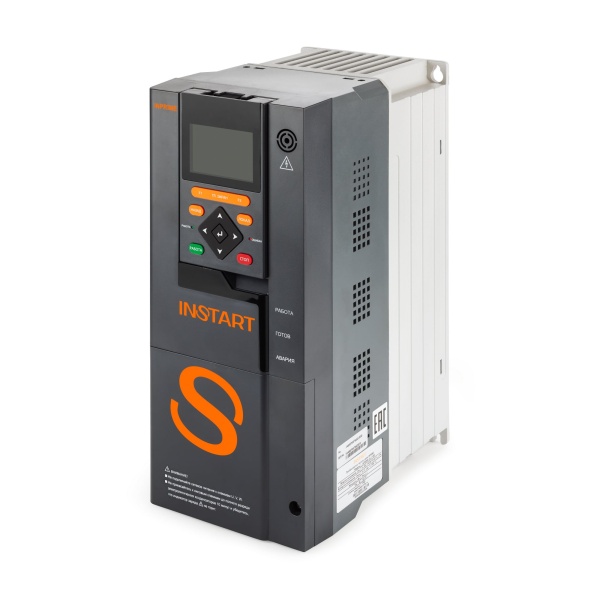

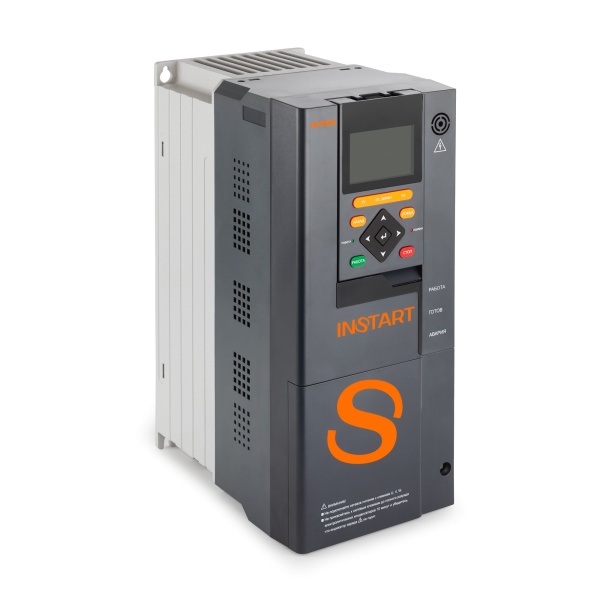

Описание серии INPRIME

Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах.

Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.

БЫСТРЫЙ СТАРТ

  • Мастер быстрой настройки;
  • Интуитивно понятное меню на русском языке;
  • Копирование и перенос параметров с помощью панели;
  • Программное обеспечение INSOFT для ПК

ЭФФЕКТИВНОСТЬ

  • Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
  • Точность управления скоростью +-0,02% в векторном режиме с энкодером.

НАДЕЖНОСТЬ

  • Аппаратная защита от токов короткого замыкания;
  • STO – соответствие самым строгим стандартам промышленной безопасности;
  • Питание от ИБП 24В DC;
  • Встроенный ЭМС – фильтр категории С3/С2;
  • Встроенный тормозной модуль в моделях до 75кВт.

КОМПАКТНОСТЬ

  • Форм-фактор европейского образца;
  • Монтаж «без воздушных зазоров».

ФУНКЦИОНАЛЬНОСТЬ

  • Управление и мониторинг через программное обеспечение INSOFT;
  • Фиксация событий часами реального времени;
  • Встроенный осциллограф с функцией записи;
  • Широкий набор энкодерных плат и протоколов связи;
  • Управление грузоподъемными механизмами;
  • 2 набора параметров настройки электродвигателей;
  • Работа с синхронными электродвигателями (СДПМ).



ОБЛАСТИ ПРИМЕНЕНИЯ

Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.



СИСТЕМА ОБОЗНАЧЕНИЯ

1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2.   1~230 (220) В, 50/60Гц
4.   3~400 (380) В, 50/60Гц
6.   3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P)
Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).



СХЕМЫ ПОДКЛЮЧЕНИЯ





МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ



    Типоразмеры 1-8 серии INPRIME                                                                             Типоразмеры 9-10 серии INPRIME





Типоразмер Модель Вес (нетто), кг Габаритные размеры, мм Способ монтажа
Ш В Г
1 INPRIME-G0.4-4BF 4,3 130 300 200 Настенный
INPRIME-G0.75-4BF
INPRIME-G1.1-4BF
INPRIME-G1.5-4BF
INPRIME-G2.2-4BF
INPRIME-G3.0-4BF
INPRIME-G4.0-4BF
INPRIME-G5.5-4BF
INPRIME-G7.5-4BF
INPRIME-G11-4BF
2 INPRIME-G15-4BF 5,3 150 345 200 Настенный
INPRIME-G18.5-4BF
3 INPRIME-G22-4BF 7,85 190 380 200 Настенный
INPRIME-G30-4BF 11,1
4 INPRIME-G37-4BF 13,5 205 420 215 Настенный
5 INPRIME-G45-4BF 23 233 550 255 Настенный
INPRIME-G55-4BF
6 INPRIME-G75-4BF 35 300 615 305 Настенный
INPRIME-G90-4F
7 INPRIME-G110-4F 47 335 640 320 Настенный
INPRIME-G132-4F 49
8 INPRIME-G160-4F 71 400 825 353 Настенный
INPRIME-G185-4F
INPRIME-G200-4F
9 INPRIME-G220-4F 116 360 1230 510 Напольный
INPRIME-G250-4F 125
INPRIME-G280-4F 128
10 INPRIME-G315-4F 265 400 1400 548 Напольный

Технические характеристики



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME



Модель Мощность двигателя*, кВт Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
INPRIME-G0.4-4BF 0.4 1.3
INPRIME-G0.75-4BF 0.75 2.5
INPRIME-G1.1-4BF 1.1 3,1
INPRIME-G1.5-4BF 1.5 4,1
INPRIME-G2.2-4BF 2.2 5,6
INPRIME-G3.0-4BF 3.0 7,2
INPRIME-G4.0-4BF 4.0 9,4
INPRIME-G5.5-4BF 5.5 14,8
INPRIME-G7.5-4BF 7.5 18
INPRIME-G11-4BF 11 23
INPRIME-G15-4BF 15 31
INPRIME-G18.5-4BF 18.5 39
INPRIME-G22-4BF 22 45
INPRIME-G30-4BF 30 60
INPRIME-G37-4BF 37 75
INPRIME-G45-4BF 45 91
INPRIME-G55-4BF 55 112
INPRIME-G75-4BF 75 150
INPRIME-G90-4F 90 180
INPRIME-G110-4F 110 216
INPRIME-G132-4F 132 260
INPRIME-G160-4F 160 304
INPRIME-G185-4F 185 340
INPRIME-G200-4F 200 377
INPRIME-G220-4F 220 414
INPRIME-G250-4F 250 477
INPRIME-G280-4F 280 520
INPRIME-G315-4F 315 605
 *Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME



    Параметры Описание
    Основные параметры
    Диапазон напряжения и частоты на входе 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2%
    Диапазон напряжения и частоты на выходе 3 ~ 0-Uвх, 0-599 Гц
    Диапазон мощностей 0.4 – 630 кВт
     Тип подключаемого электродвигателя Трехфазный асинхронный с КЗР
Синхронный двигатель с постоянными магнитами
     Методы управления GVC(V/F) – скалярный
SVC – векторный с разомкнутым контуром FOC(VC) –векторный с датчиком обратной связи
     Перегрузочная способность (не чаще 1 раза в 10                     минут) 150% от номинального тока в течение 60 с;
110% от       номинального тока в течение 10 мин
      Несущая частота 1,5-16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки
     Пусковой момент 150%
     Диапазон скоростей 1:50 (GVC); 1:200 (SVC); 1:1000 (VC)
     Точность отображения выходной частоты Цифровое задание: 0.01 Гц
Аналоговое задание: максимальная частота х 0.1%
     Точность постоянной скорости  ±2% (GVC), ±0,2% (SVC), ±0,02% (VC)
     Форсировка крутящего момента (U/f) Автоматическая
     Характеристика зависимости U/f Прямая.
Квадратичная.
Ломаная по нескольким точкам.
     Характеристика разгона/ замедления 4 линейных, S-кривая 1 и S-кривая 2
     Функция AVR Автоматическая стабилизация выходного напряжения
     Фильтр ЭМС С3 встроен, С2 опция
     Функциональные возможности
      Панель управления Съемная LCD-панель. Возможность сохранения до 4-х наборов параметров, карта памяти, вывод графиков (осциллограф)
      Управление в векторном режиме По скорости/по моменту
      Встроенные расширенные функции Источник напряжения, источник тока, управление внешним тормозом, макросы, функция антираскачки, проверка пожарных насосов и вентиляторов, переключения на байпас, часы реального времени, 2 набора параметров для двух разных электродвигателей, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
      Динамическое торможение Торможение постоянным током
      Толчковый режим Диапазон частоты: 0.0…максимальная частота
Отдельное время разгона/замедления для толчкового режима
      Простой ПЛК Задание скорости и времени работы на каждой из 16 ступеней
      Многоступенчатый режим Задание скорости с цифровых клемм с помощью 16 комбинаций
     ПИД-управление Реализация системы управления с 2 датчиками обратной связи
     Датчик положения (энкодер) Опция с платой расширения. Платы расширения поддерживают: инкрементальный энкодер с питанием 5В и 12В, энкодер sincos, резольвер
     Сетевые протоколы Modbus RTU встроен, Profinet – опция с платой расширения
     Опции и аксессуары Панель управления, платы расширения, STO, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
     Защитные функции Полный комплекс из 40 типов защит + Аппаратная защита.
Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой.
      Степень защиты IP20
      Независимое питание 24В Подключение независимого питания платы управления 24В DC
     Каналы команды запуска Панель, клеммы, сетевой протокол Modbus RTU (RS-485), Profinet (опционально)
     Задание частоты Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание сетевых протоколов
     Задание момента 14 типов источников задания вращающего момента
      Источник питания +10 В DC(20мА); +24 В DC (100мА)
     Входы управления 7 цифровых (DI), поддерживают PNP/NPN логику
2 аналоговых (AI1, AI2) с диапазоном 0…10 В или 0/4…20 мА 1 импульсный вход (HDI) 33кГц
     Выходы управления 2 цифровых (Y1, Y2) 30 В, 30 мА Импульсный выход HDO 33 кГц 2 релейных (Т, R) 250 В до 3.0 А
1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА
     Условия окружающей среды
     Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
     Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках)
      Температура окружающей среды при работе ПЧ От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
     Относительная влажность Относительная влажность ниже 95%, без конденсации
     Охлаждение Принудительное воздушное
     Вибрация Менее 5.9 м/с (0.6 g)
     Температура хранения От -40 до +70 °С

Аксессуары

Дополнительные опции

Модульная конструкция преобразователя частоты серии INPRIME позволяет установить одновременно четыре платы расширения.
IN-I/O-A
Плата расширения входов/выходов
IN-I/O-B
Плата расширения входов/выходов
IN-STO
Плата расширения IN-STO для безопасного отключения крутящего момента
IN-Profinet
Плата расширения для поддержки протокола Profinet
IN-PG1-5
Плата расширения для энкодера с дифференциальными выходами
IN-PG1-12
Плата расширения для энкодера с дифференциальными выходами
IN-PG4
Плата расширения для резольвера без выходного разделения по частотам
IN-PG5
Плата расширения для энкодера SinCos без выходного разделения по частотам

Дополнительное оборудование



ТАБЛИЦЫ ПОДБОРА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ К ПРЕОБРАЗОВАТЕЛЯМ ЧАСТОТЫ СЕРИИ INPRIME

Таблица подбора тормозных модулей и тормозных резисторов
Модель Рекомендуемое тормозное
сопротивление для насосов,
вентиляторов, токарных и
фрезерных станков, дымососов и
пр.
торм ≤ 1.0, ПВ ≤ 10%)
Рекомендуемое тормозное
сопротивление для кранов, подъемных
механизмов, конвейеров
(1.3 ≤ Кторм ≤ 1.4, 30 ≤ ПВ ≤ 40%)
Тормозной
модуль
Номинал
резистора
Кол-
во
Итоговое
значение
Тормозной
модуль
Номинал
резистора
Кол-
во шт.
Итоговое
значение
Ом кВт шт. Ом кВт Ом кВт Ом кВт
INPRIME-G0.4-4BF Встроен 400 0.08 1 400 0.08 Встроен 600 0.16 2 1200 0.32
INPRIME-G0.75-4BF Встроен 600 0.16 1 600 0.16 Встроен 600 0.16 4 600 0.64
INPRIME-G1.1-4BF Встроен 200 0.16 2 400 0.32 Встроен 150 0.6 2 300 1.2
INPRIME-G1.5-4BF Встроен 200 0.16 2 400 0.32 Встроен 150 0.6 2 300 1.2
INPRIME-G2.2-4BF Встроен 600 0.16 2 300 0.32 Встроен 180 0.6 4 180 2.4
INPRIME-G3.0-4BF Встроен 180 0.6 1 180 0.6 Встроен 120 1 4 120 4
INPRIME-G4.0-4BF Встроен 180 0.6 1 180 0.6 Встроен 120 1 4 120 4
INPRIME-G5.5-4BF Встроен 120 1 1 120 1 Встроен 40 2.5 2 80 5
INPRIME-G7.5-4BF Встроен 180 0.6 2 90 1.2 Встроен 15 2 4 60 8
INPRIME-G11-4BF Встроен 120 1 2 60 2 Встроен 40 2.5 4 40 10
INPRIME-G15-4BF Встроен 40 2.5 1 40 2.5 Встроен 40 2.5 6 27 15
INPRIME-G18.5-4BF Встроен 180 0.6 5 36 3 FCI-BU-200 15 2 6 22.5 12
INPRIME-G22-4BF Встроен 120 1 4 30 4 FCI-BU-200 3 3 6 18 18
INPRIME-G30-4BF Встроен 40 2.5 2 20 5 FCI-BU-200 40 2.5 12 13 30
INPRIME-G37-4BF Встроен 50 2 3 16.6 6 FCI-BU-200 11 3 9 11 27
INPRIME-G45-4BF Встроен 40 2.5 3 13.3 7.5 FCI-BU-200 3 3 12 9 36
INPRIME-G55-4BF Встроен 11 3 4 11 12 FCI-BU-400 11 3 15 6.6 45
INPRIME-G75-4BF Встроен 40 2.5 5 8 12.5 FCI-BU-400 11 3 18 5.5 54
INPRIME-G90-4F FCI-BU-200 40 2.5 6 6.6 15 2*FCI-BU-200 11 3 24 4.12 72
INPRIME-G110-4F FCI-BU-200 11 3 8 5.5 24 2*FCI-BU-400 11 3 30 3.3 90
INPRIME-G132-4F FCI-BU-200 11 3 10 4.4 30 2*FCI-BU-400 3 3 36 3 108
INPRIME-G160-4F FCI-BU-200 40 2.5 11 3.6 27.5 4*FCI-BU-200 3 3 48 2.25 144
Подбор тормозных модулей и тормозных резисторов для моделей ПЧ свыше 160 кВт осуществляется по запросу



Таблица подбора сетевых, моторных дросселей и ЭМС фильтров
Модель Мощность, кВт
G
Сетевой
дроссель
Моторный
дроссель
ЭМС фильтр
INPRIME-G0.4-4BF 0.4 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
INPRIME-G0.75-4BF 0.75 ISF-2.2/5.8-4 I IMF-2.2/5.1-4 IEF-0.75/3.4-4
INPRIME-G1.1-4BF 1.1 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
INPRIME-G1.5-4BF 1.5 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
INPRIME-G2.2-4BF 2.2 ISF-2.2/5.8-4 IMF-2.2/5.1-4 IEF-0.75/3.4-4
INPRIME-G3.0-4BF 3.0 ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4
INPRIME-G4.0-4BF 4.0 ISF-4.0/10.5-4 IMF-4.0/8.8-4 IEF-4.0/10.5-4
INPRIME-G5.5-4BF 5.5 ISF-5.5/15.5-4 IMF-5.5/13-4 IEF-5.5/15.5-4
INPRIME-G7.5-4BF 7.5 ISF-7.5/20.5-4 IMF-7.5/17-4 IEF-7.5/20.5-4
INPRIME-G11-4BF 11 ISF-11/26-4 IMF-11/25-4 IEF-11/26-4
INPRIME-G15-4BF 15 ISF-15/35-4 IMF-15/32-4 IEF-15/35-4
INPRIME-G18.5-4BF 18.5 ISF-18.5/38.5-4 IMF-18.5/37-4 IEF-185/38.5-4
INPRIME-G22-4BF 22 ISF-22/46.5-4 IMF-22/45-4 IEF-22/46.5-4
INPRIME-G30-4BF 30 ISF-30/62-4 IMF-30/60-4 IEF-30/62-4
INPRIME-G37-4BF 37 ISF-37/76-4 IMF-37/75-4 IEF-37/76-4
INPRIME-G45-4BF 45 ISF-45/92-4 IMF-45/90-4 IEF-45/92-4
INPRIME-G55-4BF 55 ISF-55/113-4 IMF-55/110-4 IEF-55/113-4
INPRIME-G75-4BF 75 ISF-75/157-4 IMF-75/152-4 IEF-75/157-4
INPRIME-G90-4F 90 ISF-90/180-4 IMF-90/176-4 IEF-90/180-4
INPRIME-G110-4F 110 ISF-110/214-4 IMF-110/210-4 IEF-110/214-4
INPRIME-G132-4F 132 ISF-132/256-4 IМF-132/256-4 IЕF-132/256-4
INPRIME-G160-4F 160 ISF-160/305-4 IМF-160/300-4 IЕF-160/305-4
INPRIME-G185-4F 185 ISF-185/344-4 IMF-185/340-4 IEF-185/344-4
INPRIME-G200-4F 200 ISF-200/383-4 IMF-200/380-4 IEF-200/383-4
INPRIME-G220-4F 220 ISF-220/425-4 IMF-220/420-4 IEF-220/425-4
INPRIME-G250-4F 250 ISF-250/484-4 IMF-250/480-4 IEF-250/484-4
INPRIME-G280-4F 280 ISF-280/543-4 IMF-280/540-4 IEF-280/543-4
INPRIME-G315-4F 315 ISF-315/605-4 IMF-315/600-4 IEF-315/605-4
