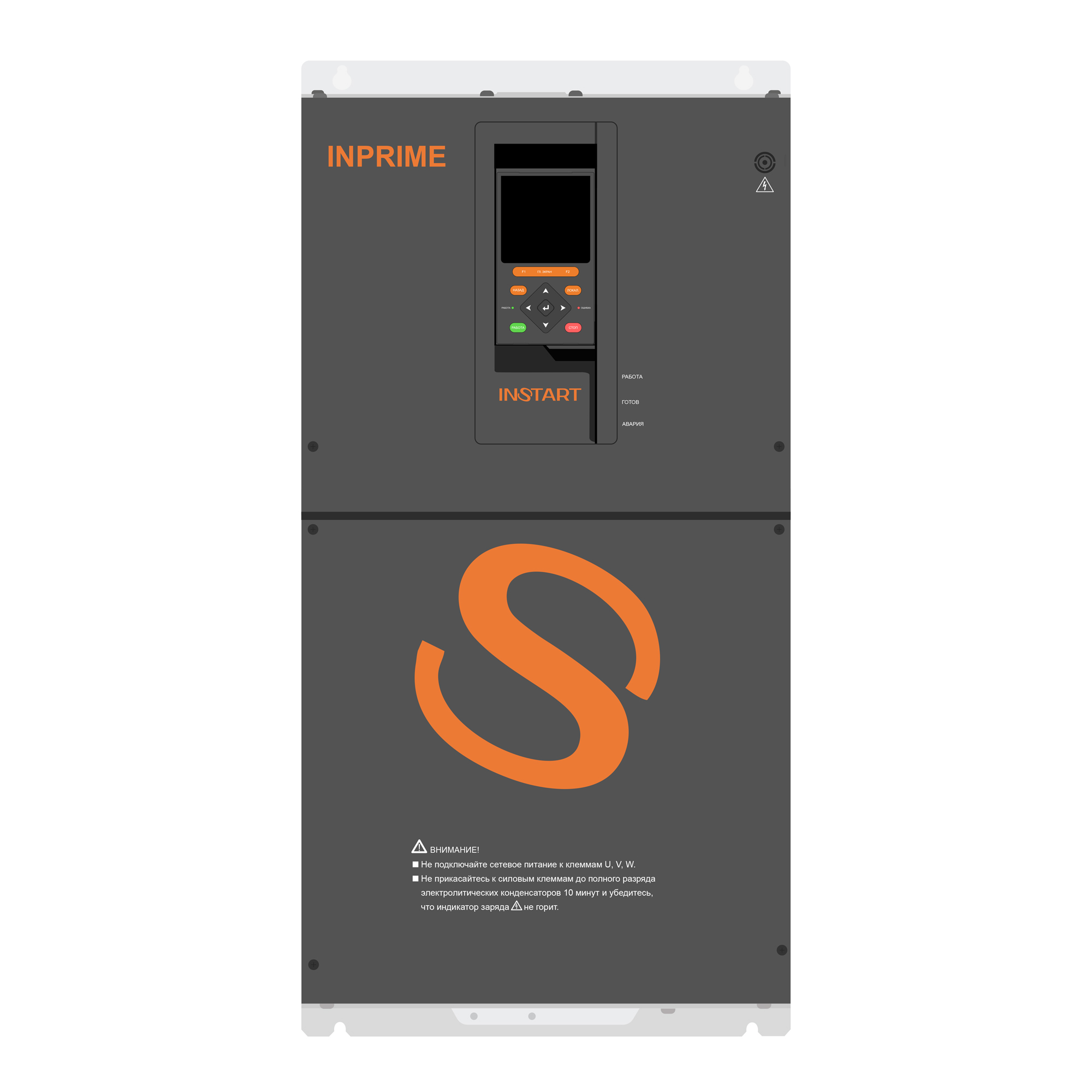

Преобразователь частоты INPRIME-G110-4F
Мощность: 110 кВт
Ток: 216 А
`
Размеры (ШхВхГ, мм): 335x640x320
Вес (нетто): 47 кг
537 035 руб.Купить
Запросить скидку- Описание серии INPRIME
- Технические характеристики
- Документация
- Аксессуары
- Дополнительные опции
- Дополнительное оборудование
- Программное обеспечение
- 3D-модели
Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах.
Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.
БЫСТРЫЙ СТАРТ
- Мастер быстрой настройки;
- Интуитивно понятное меню на русском языке;
- Копирование и перенос параметров с помощью панели;
- Программное обеспечение INSOFT для ПК
ЭФФЕКТИВНОСТЬ
- Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
- Точность управления скоростью +-0,02% в векторном режиме с энкодером.
НАДЕЖНОСТЬ
- Аппаратная защита от токов короткого замыкания;
- STO – соответствие самым строгим стандартам промышленной безопасности;
- Питание от ИБП 24В DC;
- Встроенный ЭМС – фильтр категории С3/С2;
- Встроенный тормозной модуль в моделях до 75кВт.
КОМПАКТНОСТЬ
- Форм-фактор европейского образца;
- Монтаж «без воздушных зазоров».
ФУНКЦИОНАЛЬНОСТЬ
- Управление и мониторинг через программное обеспечение INSOFT;
- Фиксация событий часами реального времени;
- Встроенный осциллограф с функцией записи;
- Широкий набор энкодерных плат и протоколов связи;
- Управление грузоподъемными механизмами;
- 2 набора параметров настройки электродвигателей;
- Работа с синхронными электродвигателями (СДПМ).
ОБЛАСТИ ПРИМЕНЕНИЯ
Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.
СИСТЕМА ОБОЗНАЧЕНИЯ
1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2. 1~230 (220) В, 50/60Гц
4. 3~400 (380) В, 50/60Гц
6. 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P)
Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
СХЕМЫ ПОДКЛЮЧЕНИЯ
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Типоразмеры 1-8 серии INPRIME Типоразмеры 9-10 серии INPRIME
Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
Ш | В | Г | ||||
1 | INPRIME-G0.4-4BF | 4,3 | 130 | 300 | 200 | Настенный |
INPRIME-G0.75-4BF | ||||||
INPRIME-G1.1-4BF | ||||||
INPRIME-G1.5-4BF | ||||||
INPRIME-G2.2-4BF | ||||||
INPRIME-G3.0-4BF | ||||||
INPRIME-G4.0-4BF | ||||||
INPRIME-G5.5-4BF | ||||||
INPRIME-G7.5-4BF | ||||||
INPRIME-G11-4BF | ||||||
2 | INPRIME-G15-4BF | 5,3 | 150 | 345 | 200 | Настенный |
INPRIME-G18.5-4BF | ||||||
3 | INPRIME-G22-4BF | 7,85 | 190 | 380 | 200 | Настенный |
INPRIME-G30-4BF | 11,1 | |||||
4 | INPRIME-G37-4BF | 13,5 | 205 | 420 | 215 | Настенный |
5 | INPRIME-G45-4BF | 23 | 233 | 550 | 255 | Настенный |
INPRIME-G55-4BF | ||||||
6 | INPRIME-G75-4BF | 35 | 300 | 615 | 305 | Настенный |
INPRIME-G90-4F | ||||||
7 | INPRIME-G110-4F | 47 | 335 | 640 | 320 | Настенный |
INPRIME-G132-4F | 49 | |||||
8 | INPRIME-G160-4F | 71 | 400 | 825 | 353 | Настенный |
INPRIME-G185-4F | ||||||
INPRIME-G200-4F | ||||||
9 | INPRIME-G220-4F | 116 | 360 | 1230 | 510 | Напольный |
INPRIME-G250-4F | 125 | |||||
INPRIME-G280-4F | 128 | |||||
10 | INPRIME-G315-4F | 265 | 400 | 1400 | 548 | Напольный |
INPRIME-G355-4F |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME
Модель | Мощность двигателя*, кВт | Ток, А |
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||
INPRIME-G0.4-4BF | 0.4 | 1.3 |
INPRIME-G0.75-4BF | 0.75 | 2.5 |
INPRIME-G1.1-4BF | 1.1 | 3,1 |
INPRIME-G1.5-4BF | 1.5 | 4,1 |
INPRIME-G2.2-4BF | 2.2 | 5,6 |
INPRIME-G3.0-4BF | 3.0 | 7,2 |
INPRIME-G4.0-4BF | 4.0 | 9,4 |
INPRIME-G5.5-4BF | 5.5 | 14,8 |
INPRIME-G7.5-4BF | 7.5 | 18 |
INPRIME-G11-4BF | 11 | 23 |
INPRIME-G15-4BF | 15 | 31 |
INPRIME-G18.5-4BF | 18.5 | 39 |
INPRIME-G22-4BF | 22 | 45 |
INPRIME-G30-4BF | 30 | 60 |
INPRIME-G37-4BF | 37 | 75 |
INPRIME-G45-4BF | 45 | 91 |
INPRIME-G55-4BF | 55 | 112 |
INPRIME-G75-4BF | 75 | 150 |
INPRIME-G90-4F | 90 | 180 |
INPRIME-G110-4F | 110 | 216 |
INPRIME-G132-4F | 132 | 260 |
INPRIME-G160-4F | 160 | 304 |
INPRIME-G185-4F | 185 | 340 |
INPRIME-G200-4F | 200 | 377 |
INPRIME-G220-4F | 220 | 414 |
INPRIME-G250-4F | 250 | 477 |
INPRIME-G280-4F | 280 | 520 |
INPRIME-G315-4F | 315 | 605 |
INPRIME-G355-4F | 355 | 657 |
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты |
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME
Параметры | Описание |
Основные параметры | |
Диапазон напряжения и частоты на входе | 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2% |
Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0-599 Гц |
Диапазон мощностей | 0.4 – 630 кВт |
Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР Синхронный двигатель с постоянными магнитами |
Методы управления | GVC(V/F) – скалярный SVC – векторный с разомкнутым контуром FOC(VC) –векторный с датчиком обратной связи |
Перегрузочная способность (не чаще 1 раза в 10 минут) | 150% от номинального тока в течение 60 с; 110% от номинального тока в течение 10 мин |
Несущая частота | 1,5-16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
Пусковой момент | 150% |
Диапазон скоростей | 1:50 (GVC); 1:200 (SVC); 1:1000 (VC) |
Точность отображения выходной частоты | Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1% |
Точность постоянной скорости | ±2% (GVC), ±0,2% (SVC), ±0,02% (VC) |
Форсировка крутящего момента (U/f) | Автоматическая |
Характеристика зависимости U/f | Прямая. Квадратичная. Ломаная по нескольким точкам. |
Характеристика разгона/ замедления | 4 линейных, S-кривая 1 и S-кривая 2 |
Функция AVR | Автоматическая стабилизация выходного напряжения |
Фильтр ЭМС | С3 встроен, С2 опция |
Функциональные возможности | |
Панель управления | Съемная LCD-панель. Возможность сохранения до 4-х наборов параметров, карта памяти, вывод графиков (осциллограф) |
Управление в векторном режиме | По скорости/по моменту |
Встроенные расширенные функции | Источник напряжения, источник тока, управление внешним тормозом, макросы, функция антираскачки, проверка пожарных насосов и вентиляторов, переключения на байпас, часы реального времени, 2 набора параметров для двух разных электродвигателей, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
Динамическое торможение | Торможение постоянным током |
Толчковый режим | Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
ПИД-управление | Реализация системы управления с 2 датчиками обратной связи |
Датчик положения (энкодер) | Опция с платой расширения. Платы расширения поддерживают: инкрементальный энкодер с питанием 5В и 12В, энкодер sincos, резольвер |
Сетевые протоколы | Modbus RTU встроен, Profinet – опция с платой расширения |
Опции и аксессуары | Панель управления, платы расширения, STO, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
Защитные функции | Полный комплекс из 40 типов защит + Аппаратная защита. Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой. |
Защитное покрытие плат | С2С базовое, С3С опция |
Степень защиты | IP20 |
Независимое питание 24В | Подключение независимого питания платы управления 24В DC |
Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus RTU (RS-485), Profinet (опционально) |
Задание частоты | Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание сетевых протоколов |
Задание момента | 14 типов источников задания вращающего момента |
Источник питания | +10 В DC(20мА); +24 В DC (100мА) |
Входы управления | 7 цифровых (DI), поддерживают PNP/NPN логику 2 аналоговых (AI1, AI2) с диапазоном 0…10 В или 0/4…20 мА 1 импульсный вход (HDI) 33кГц |
Выходы управления | 2 цифровых (Y1, Y2) 30 В, 30 мА Импульсный выход HDO 33 кГц 2 релейных (Т, R) 250 В до 3.0 А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
Условия окружающей среды | |
Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
Температура окружающей среды при работе ПЧ | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
Относительная влажность | Относительная влажность ниже 95%, без конденсации |
Охлаждение | Принудительное воздушное |
Вибрация | Менее 5.9 м/с (0.6 g) |
Температура хранения | От -40 до +70 °С |
Плата расширения входов/выходов
Плата расширения входов/выходов
Плата расширения IN-STO для безопасного отключения крутящего момента
Плата расширения для поддержки протокола Profinet
Плата расширения для энкодера с дифференциальными выходами
Плата расширения для энкодера с дифференциальными выходами
Плата расширения для резольвера без выходного разделения по частотам
Плата расширения для энкодера SinCos без выходного разделения по частотам
ТАБЛИЦЫ ПОДБОРА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ К ПРЕОБРАЗОВАТЕЛЯМ ЧАСТОТЫ СЕРИИ INPRIME
Таблица подбора тормозных модулей и тормозных резисторов |
||||||||||||
Модель | Рекомендуемое тормозное сопротивление для насосов, вентиляторов, токарных и фрезерных станков, дымососов и пр. (Кторм ≤ 1.0, ПВ ≤ 10%) |
Рекомендуемое тормозное сопротивление для кранов, подъемных механизмов, конвейеров (1.3 ≤ Кторм ≤ 1.4, 30 ≤ ПВ ≤ 40%) |
||||||||||
Тормозной модуль |
Номинал резистора |
Кол- во |
Итоговое значение |
Тормозной модуль |
Номинал резистора |
Кол- во шт. |
Итоговое значение |
|||||
Ом | кВт | шт. | Ом | кВт | Ом | кВт | Ом | кВт | ||||
INPRIME-G0.4-4BF | Встроен | 400 | 0.08 | 1 | 400 | 0.08 | Встроен | 600 | 0.16 | 2 | 1200 | 0.32 |
INPRIME-G0.75-4BF | Встроен | 600 | 0.16 | 1 | 600 | 0.16 | Встроен | 600 | 0.16 | 4 | 600 | 0.64 |
INPRIME-G1.1-4BF | Встроен | 200 | 0.16 | 2 | 400 | 0.32 | Встроен | 150 | 0.6 | 2 | 300 | 1.2 |
INPRIME-G1.5-4BF | Встроен | 200 | 0.16 | 2 | 400 | 0.32 | Встроен | 150 | 0.6 | 2 | 300 | 1.2 |
INPRIME-G2.2-4BF | Встроен | 600 | 0.16 | 2 | 300 | 0.32 | Встроен | 180 | 0.6 | 4 | 180 | 2.4 |
INPRIME-G3.0-4BF | Встроен | 180 | 0.6 | 1 | 180 | 0.6 | Встроен | 120 | 1 | 4 | 120 | 4 |
INPRIME-G4.0-4BF | Встроен | 180 | 0.6 | 1 | 180 | 0.6 | Встроен | 120 | 1 | 4 | 120 | 4 |
INPRIME-G5.5-4BF | Встроен | 120 | 1 | 1 | 120 | 1 | Встроен | 40 | 2.5 | 2 | 80 | 5 |
INPRIME-G7.5-4BF | Встроен | 180 | 0.6 | 2 | 90 | 1.2 | Встроен | 15 | 2 | 4 | 60 | 8 |
INPRIME-G11-4BF | Встроен | 120 | 1 | 2 | 60 | 2 | Встроен | 40 | 2.5 | 4 | 40 | 10 |
INPRIME-G15-4BF | Встроен | 40 | 2.5 | 1 | 40 | 2.5 | Встроен | 40 | 2.5 | 6 | 27 | 15 |
INPRIME-G18.5-4BF | Встроен | 180 | 0.6 | 5 | 36 | 3 | FCI-BU-200 | 15 | 2 | 6 | 22.5 | 12 |
INPRIME-G22-4BF | Встроен | 120 | 1 | 4 | 30 | 4 | FCI-BU-200 | 3 | 3 | 6 | 18 | 18 |
INPRIME-G30-4BF | Встроен | 40 | 2.5 | 2 | 20 | 5 | FCI-BU-200 | 40 | 2.5 | 12 | 13 | 30 |
INPRIME-G37-4BF | Встроен | 50 | 2 | 3 | 16.6 | 6 | FCI-BU-200 | 11 | 3 | 9 | 11 | 27 |
INPRIME-G45-4BF | Встроен | 40 | 2.5 | 3 | 13.3 | 7.5 | FCI-BU-200 | 3 | 3 | 12 | 9 | 36 |
INPRIME-G55-4BF | Встроен | 11 | 3 | 4 | 11 | 12 | FCI-BU-400 | 11 | 3 | 15 | 6.6 | 45 |
INPRIME-G75-4BF | Встроен | 40 | 2.5 | 5 | 8 | 12.5 | FCI-BU-400 | 11 | 3 | 18 | 5.5 | 54 |
INPRIME-G90-4F | FCI-BU-200 | 40 | 2.5 | 6 | 6.6 | 15 | 2*FCI-BU-200 | 11 | 3 | 24 | 4.12 | 72 |
INPRIME-G110-4F | FCI-BU-200 | 11 | 3 | 8 | 5.5 | 24 | 2*FCI-BU-400 | 11 | 3 | 30 | 3.3 | 90 |
INPRIME-G132-4F | FCI-BU-200 | 11 | 3 | 10 | 4.4 | 30 | 2*FCI-BU-400 | 3 | 3 | 36 | 3 | 108 |
INPRIME-G160-4F | FCI-BU-200 | 40 | 2.5 | 11 | 3.6 | 27.5 | 4*FCI-BU-200 | 3 | 3 | 48 | 2.25 | 144 |
Подбор тормозных модулей и тормозных резисторов для моделей ПЧ свыше 160 кВт осуществляется по запросу |
Таблица подбора сетевых, моторных дросселей и ЭМС фильтров |
||||
Модель | Мощность, кВт G |
Сетевой дроссель |
Моторный дроссель |
ЭМС фильтр |
INPRIME-G0.4-4BF | 0.4 | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 |
INPRIME-G0.75-4BF | 0.75 | ISF-2.2/5.8-4 I | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 |
INPRIME-G1.1-4BF | 1.1 | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 |
INPRIME-G1.5-4BF | 1.5 | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 |
INPRIME-G2.2-4BF | 2.2 | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 |
INPRIME-G3.0-4BF | 3.0 | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 |
INPRIME-G4.0-4BF | 4.0 | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 |
INPRIME-G5.5-4BF | 5.5 | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 |
INPRIME-G7.5-4BF | 7.5 | ISF-7.5/20.5-4 | IMF-7.5/17-4 | IEF-7.5/20.5-4 |
INPRIME-G11-4BF | 11 | ISF-11/26-4 | IMF-11/25-4 | IEF-11/26-4 |
INPRIME-G15-4BF | 15 | ISF-15/35-4 | IMF-15/32-4 | IEF-15/35-4 |
INPRIME-G18.5-4BF | 18.5 | ISF-18.5/38.5-4 | IMF-18.5/37-4 | IEF-185/38.5-4 |
INPRIME-G22-4BF | 22 | ISF-22/46.5-4 | IMF-22/45-4 | IEF-22/46.5-4 |
INPRIME-G30-4BF | 30 | ISF-30/62-4 | IMF-30/60-4 | IEF-30/62-4 |
INPRIME-G37-4BF | 37 | ISF-37/76-4 | IMF-37/75-4 | IEF-37/76-4 |
INPRIME-G45-4BF | 45 | ISF-45/92-4 | IMF-45/90-4 | IEF-45/92-4 |
INPRIME-G55-4BF | 55 | ISF-55/113-4 | IMF-55/110-4 | IEF-55/113-4 |
INPRIME-G75-4BF | 75 | ISF-75/157-4 | IMF-75/152-4 | IEF-75/157-4 |
INPRIME-G90-4F | 90 | ISF-90/180-4 | IMF-90/176-4 | IEF-90/180-4 |
INPRIME-G110-4F | 110 | ISF-110/214-4 | IMF-110/210-4 | IEF-110/214-4 |
INPRIME-G132-4F | 132 | ISF-132/256-4 | IМF-132/256-4 | IЕF-132/256-4 |
INPRIME-G160-4F | 160 | ISF-160/305-4 | IМF-160/300-4 | IЕF-160/305-4 |
INPRIME-G185-4F | 185 | ISF-185/344-4 | IMF-185/340-4 | IEF-185/344-4 |
INPRIME-G200-4F | 200 | ISF-200/383-4 | IMF-200/380-4 | IEF-200/383-4 |
INPRIME-G220-4F | 220 | ISF-220/425-4 | IMF-220/420-4 | IEF-220/425-4 |
INPRIME-G250-4F | 250 | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 |
INPRIME-G280-4F | 280 | ISF-280/543-4 | IMF-280/540-4 | IEF-280/543-4 |
INPRIME-G315-4F | 315 | ISF-315/605-4 | IMF-315/600-4 | IEF-315/605-4 |
Отзывы
Отзывов пока нет.
