Пульт управления ПУ-4

Артикул: 00128200

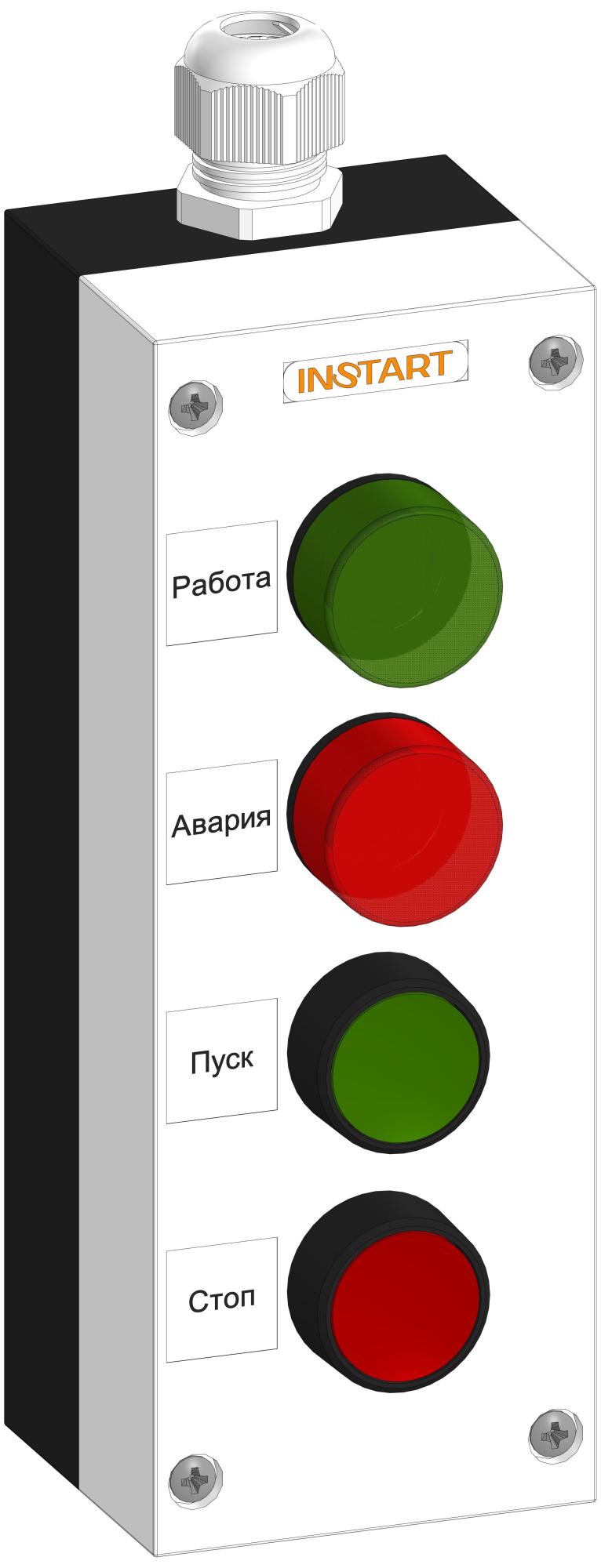

Пульт дистанционного управления Серия ПУ-4 Модель ПУ-4-730

ПУ-4-730 – пульт управления, оснащённый индикацией в виде красной и зеленой лампы 24 В, кнопками пуск/стоп и потенциометром. Предназначен для управления пуском, остановом, изменения опорного сигнала частоты, индикации работы, аварии преобразователя частоты.

Совместимость:
- Преобразователи частоты серии LCI, FCI, INPRIME - Устройства плавного пуска серии SNI, SBIM
К сравнению

3 515 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание
  • Технические характеристики
  • Документация
  • Видео

Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначений

ПУ-4- Х Y Z

ПУ-4 – корпус кнопочного поста на 4 места.

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампа LED зеленая, матрица 22 мм. напряжение 24 VDC.
2 – лампа LED зеленая, матрица 22 мм. напряжение 230 VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампа LED красная, матрица 22 мм. напряжение 24 VDC.
5 – лампа LED красная, матрица 22 мм. напряжение 230 VAC.
6 – измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z – потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

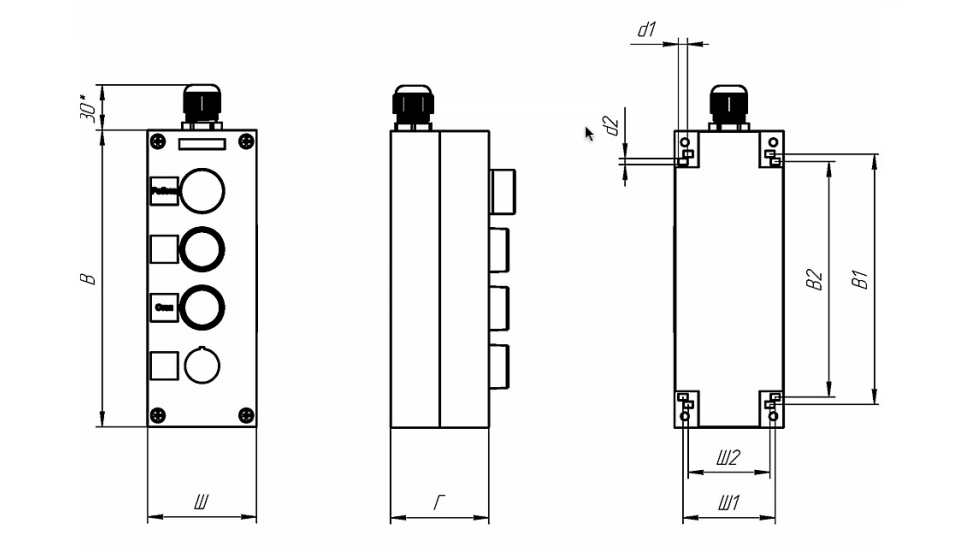

Габаритные размеры























Серия ПУ Габаритные размеры, мм
Д Ш Г
ПУ-4-ХYZ 220 72 95



Установочные размеры

Серия ПУ Установочные размеры, мм
Д Ш
ПУ-4-ХYZ 161 54

Обзор четырехместных пультов дистанционного управления на примере модели ПУ-4-140

Краткое описание:
Запуск/останов электродвигателя, выбор направления вращения и вывод индикации “Работа” – это всё осуществляем с помощью пульта ПУ-4-140.

Руководство по эксплуатации пульты управления серия ПУ-4
Паспорт
Каталог Пульты дистанционного управления INSTART
Общий каталог оборудования INSTART
Декларация о соответствии
