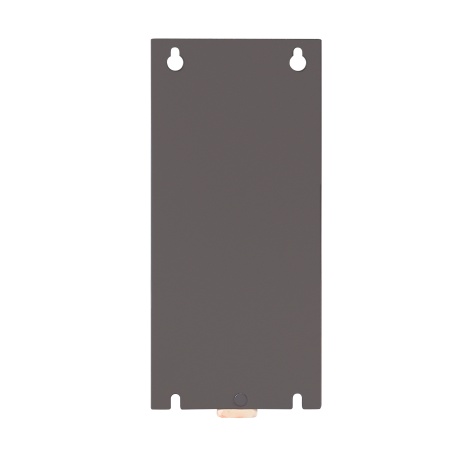

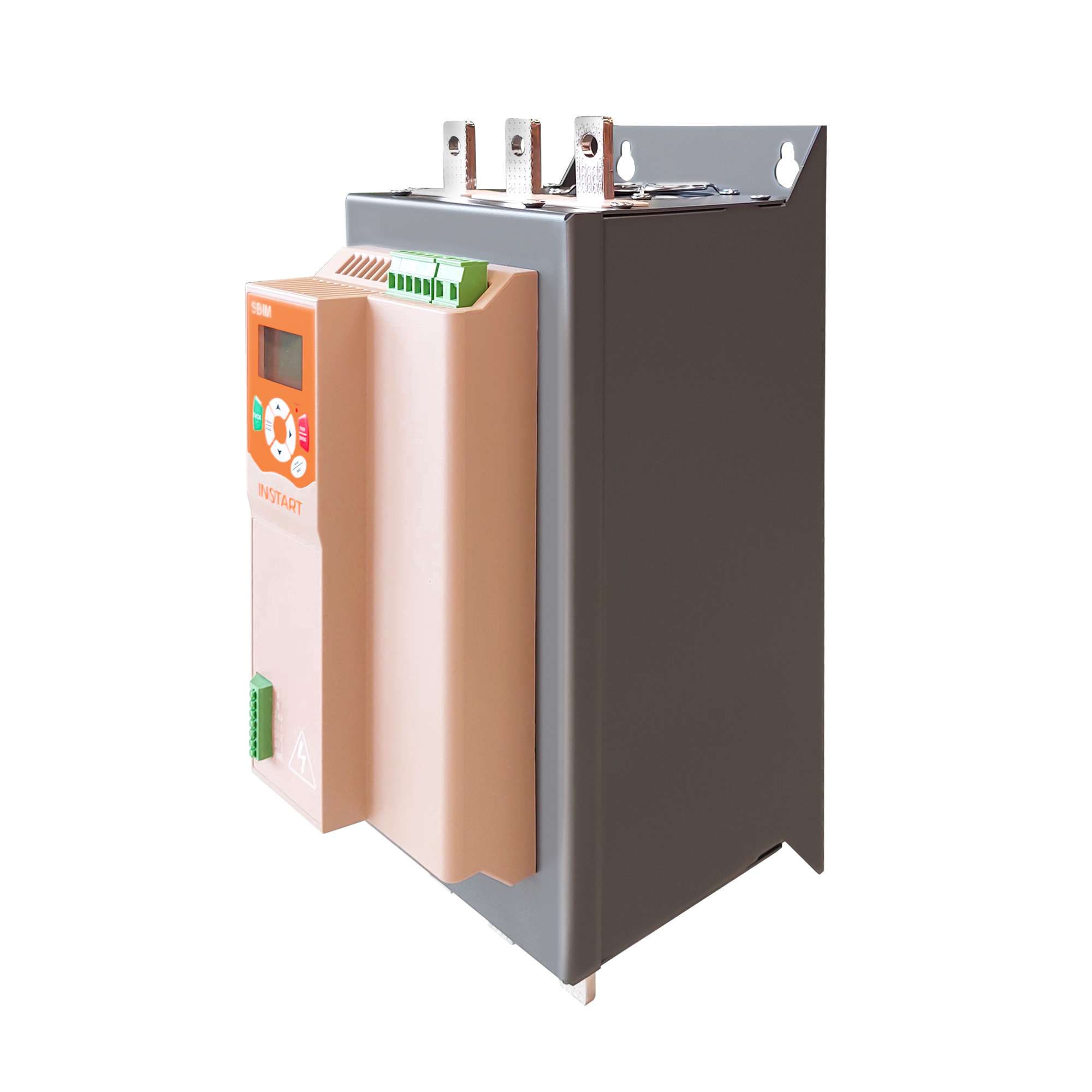

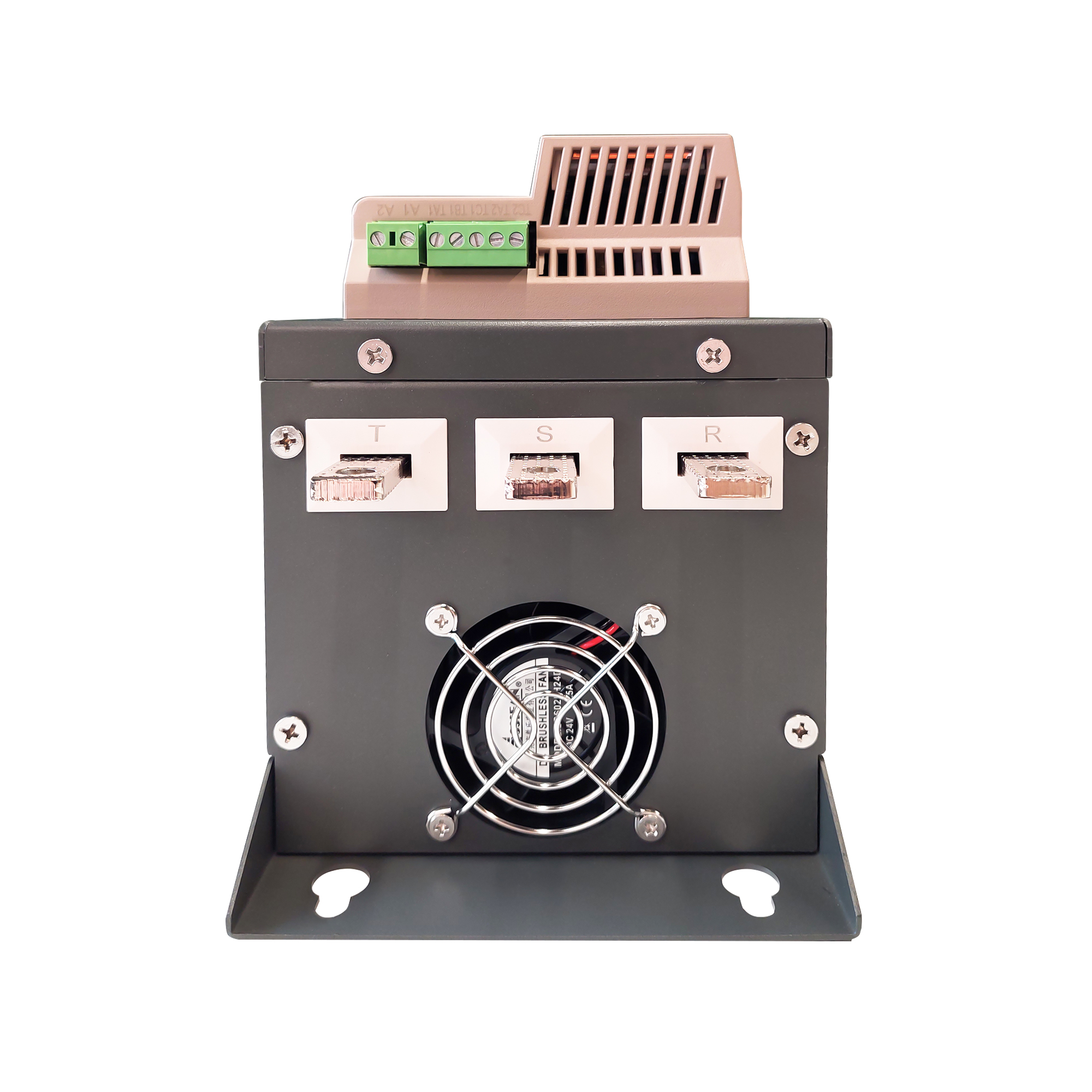

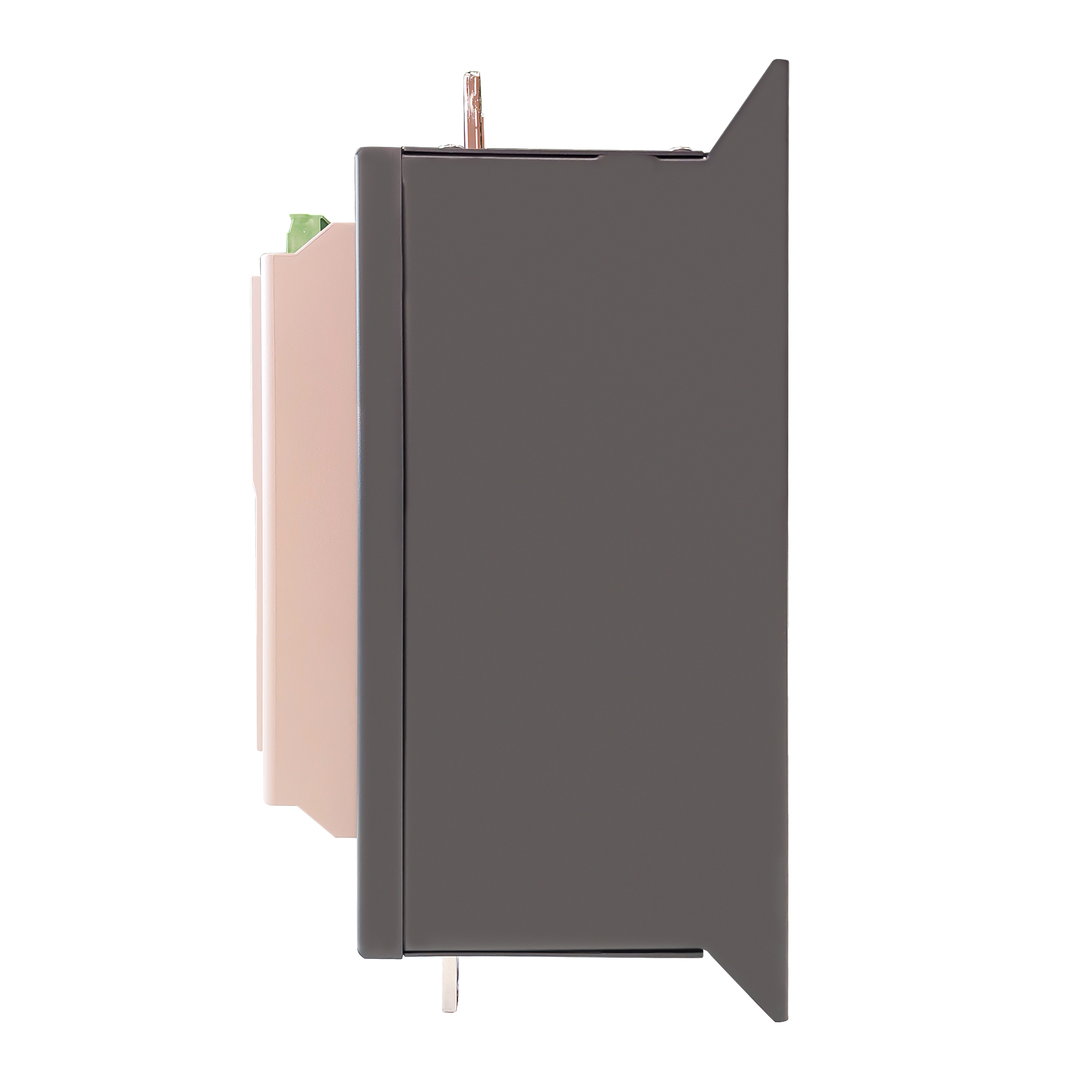

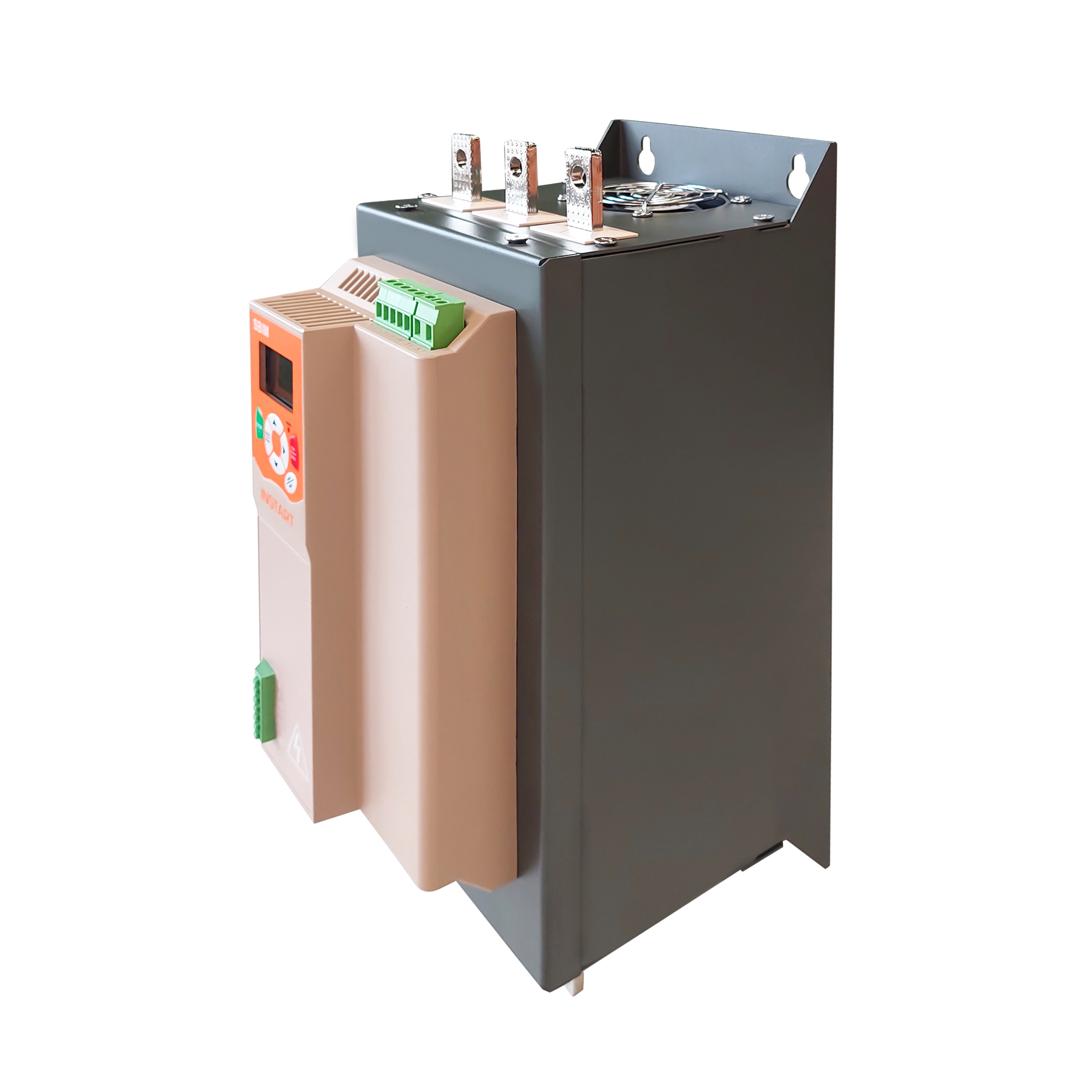

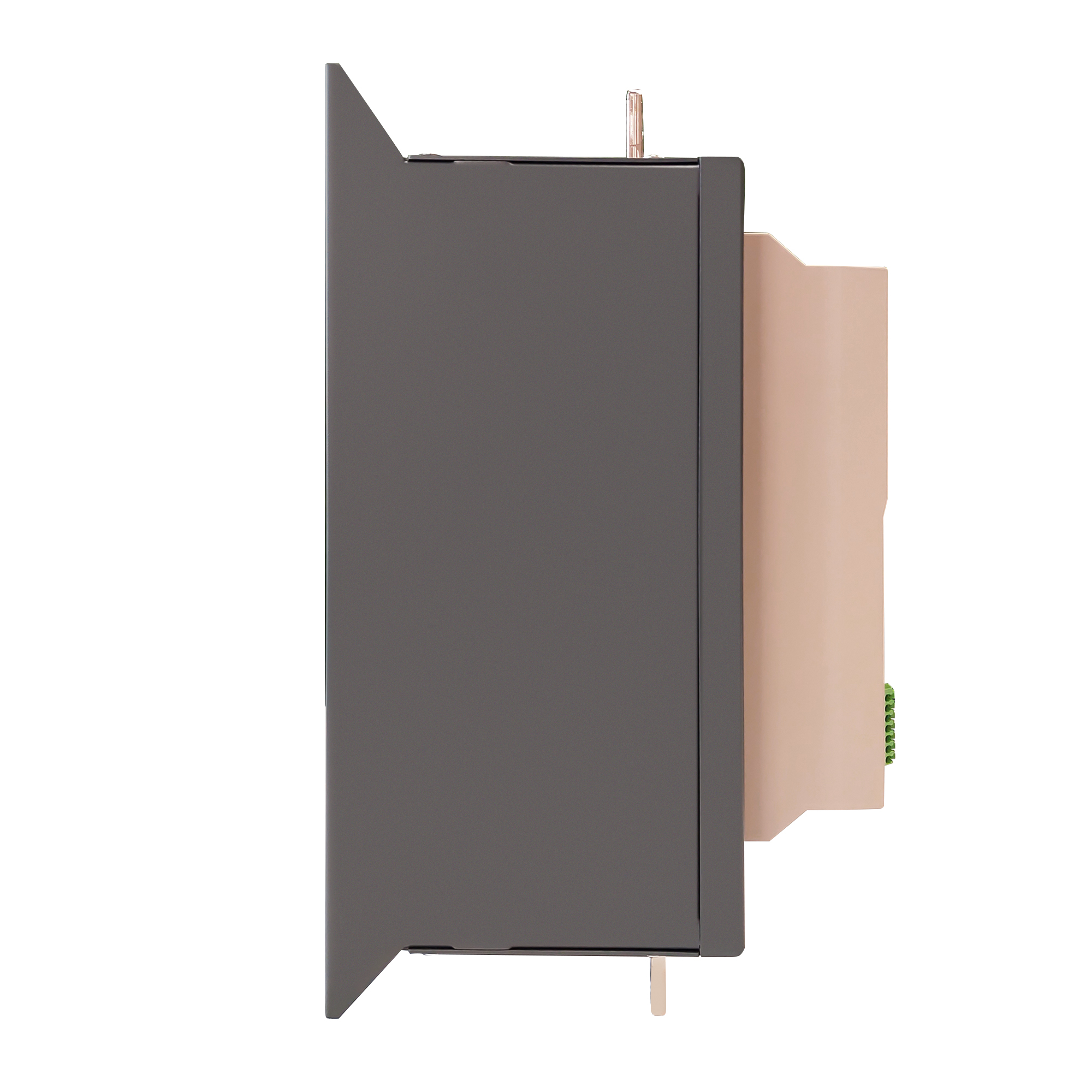

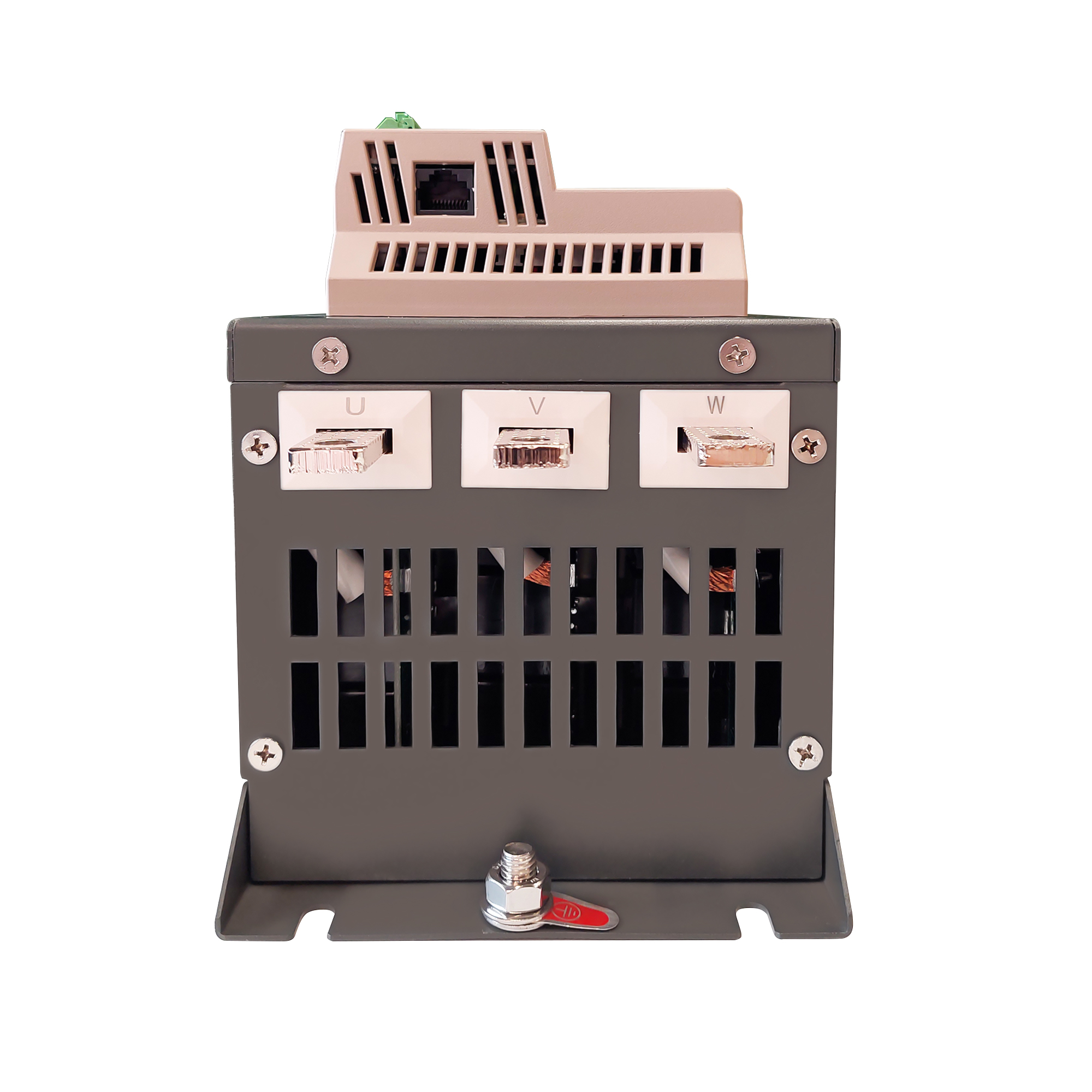

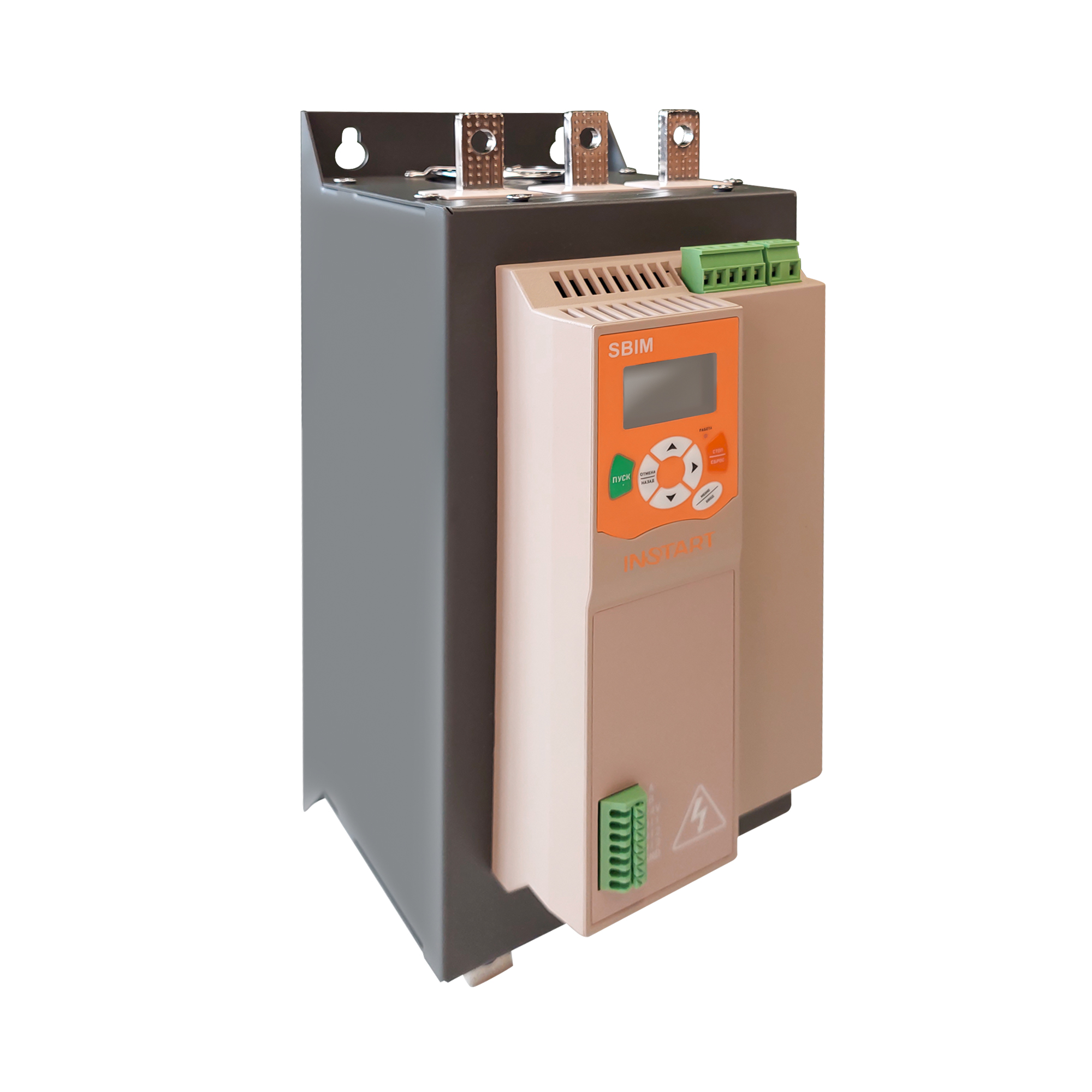

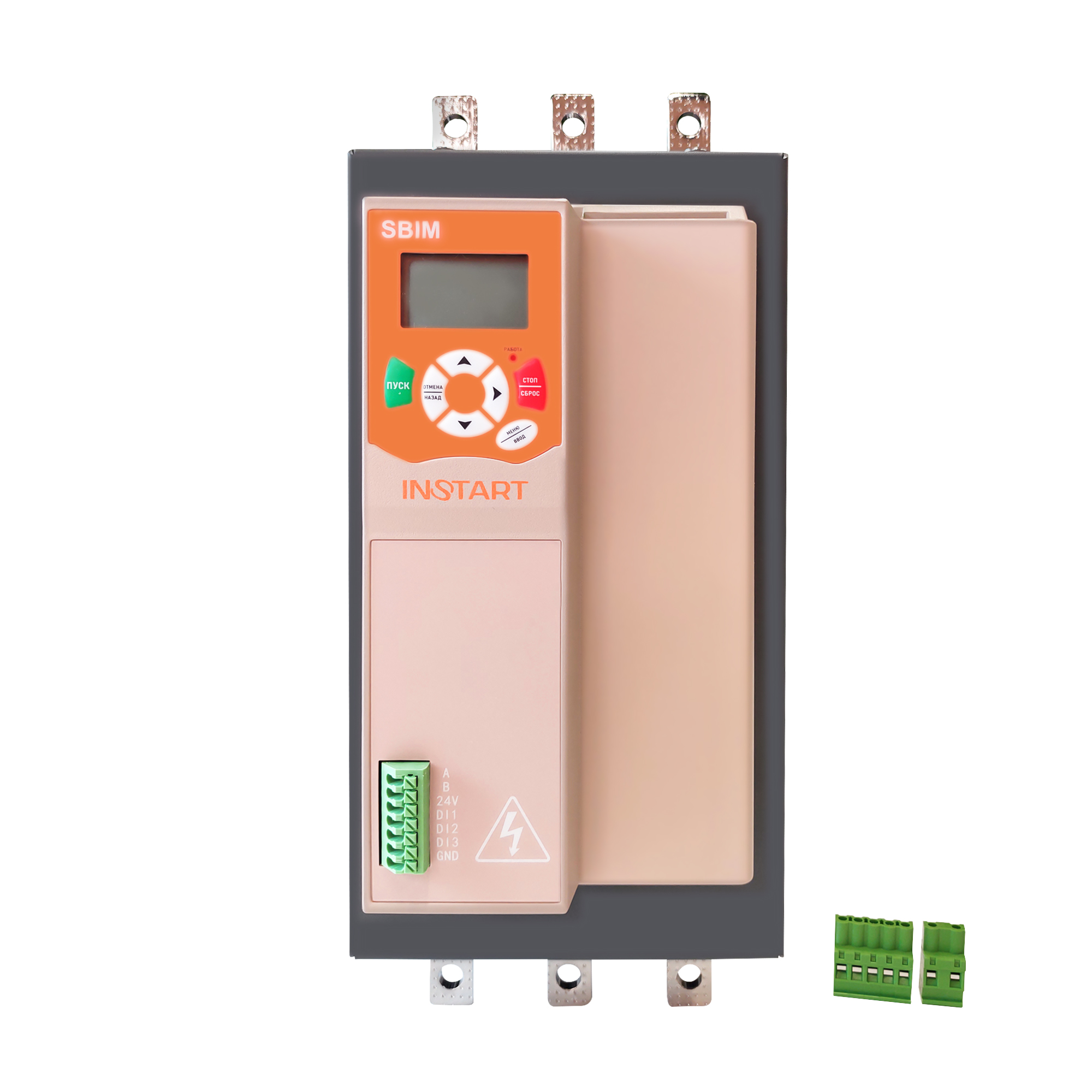

Устройство плавного пуска SBIM-75/150-04

Артикул: 00064900
Устройство плавного пуска Серия SBIM Модель SBIM-75/150-04
Общепром. режим (G):
Мощность: 75 кВт
Ток: 150 А
Напряжение: 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
Доставка до терминала ТК в течение 1-2х рабочих дней с момента получения платежа

Размеры (ШхВхГ, мм): 136x300x180

Вес (нетто): 4.25 кг

К сравнению

35 530 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание серии SBIM
  • Технические характеристики
  • Документация
  • Аксессуары
  • Дополнительные опции

Устройства плавного пуска INSTART серии SBIM позволяют разработать наиболее компактное решение для управления электродвигателем с функциями плавного пуска и останова.

Серия SBIM оснащена встроенным обводным контактором, что обеспечивает высокую надежность и упрощает подключение.



Преимущества устройств плавного пуска INSTART серии SBIM

  • КОМПАКТНЫЕ РАЗМЕРЫ
    Книжное исполнение идеально подходит для использования в ограниченных пространствах

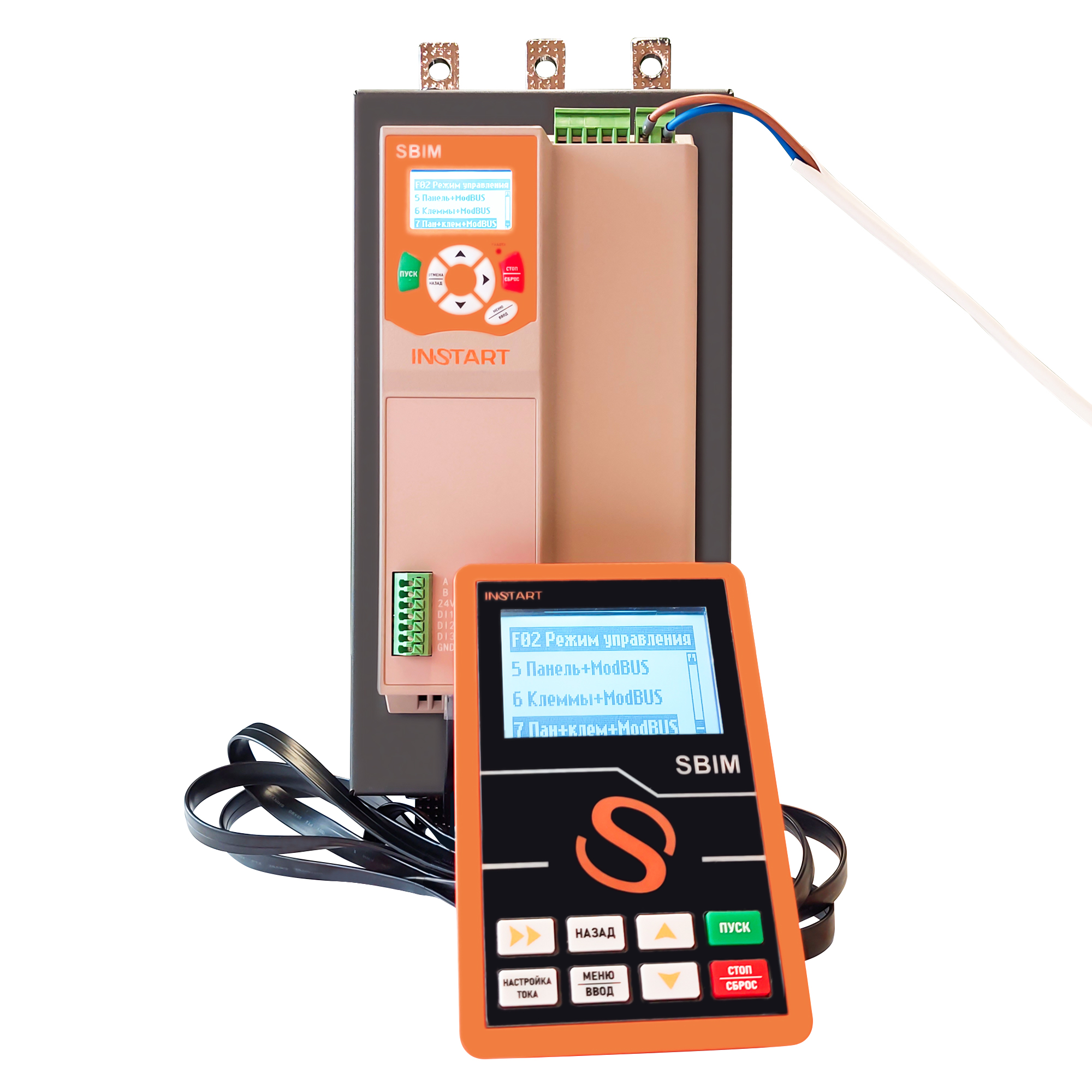

  • ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
    Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
  • УДОБСТВО МОНТАЖА
    Устройство можно устанавливать как на DIN-рейку, так и на монтажную плату
  • БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
    Независимое питание управляющей части УПП
  • СЕТЕВОЙ ПРОТОКОЛ
    Возможность дистанционного управления с помощью сетевого протокола Modbus RTU, что облегчает внедрение в различные системы управления и мониторинга
  • ПРОСТАЯ ФУНКЦИОНАЛЬНОСТЬ
    Контролируемый пуск и останов, а также оптимальный набор настраиваемых защит
  • ГАРАНТИЯ 2 ГОДА



Система обозначения

  1. Серия
  2. Мощность, кВт
  3. Ток, А
  4. Входное напряжение, В
    3 ~ 400 (380) B, 50/60 Гц
    3 ~ 690 (660) B, 50/60 Гц
  5. Платы расширения (опция для УПП серии SNI)
  6. Дополнительное защитное покрытие плат лаком
  7. Защитное покрытие плат компаундом



Схема подключения устройств плавного пуска серии SBIM



Массогабаритные характеристики



Модель Вес (нетто), кг Габаритные размеры, мм Способ монтажа
Ш В Г
SBIM-0.4/1.2-04 0,7 55 150 157 Настенный,

на din-рейку
SBIM-0.55/1.6-04
SBIM-0.75/2.0-04
SBIM-1.1/2.6-04
SBIM-1.5/3.6-04
SBIM-2.2/5.6-04
SBIM-3.0/7.2-04
SBIM-4.0/9-04
SBIM-5.5/12-04
SBIM-7.5/16-04
SBIM-11/22-04
SBIM-15/30-04
SBIM -18.5/37-04 2,25 105 250 160 Настенный
SBIM -22/44-04
SBIM -30/60-04 2,5
SBIM -37/74-04
SBIM -45/90-04 4,25 136 300 180
SBIM -55/110-04
SBIM -75/150-04
SBIM -90/180-04 10 211 390 215
SBIM -115/230-04

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIM

Модель Мощность двигателя, кВт Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
SBIM-0.4/1.2-04 0.4 1.2
SBIM-0.55/1.6-04 0.55 1.6
SBIM-0.75/2.0-04 0.75 2.0
SBIM-1.1/2.6-04 1.1 2.6
SBIM-1.5/3.6-04 1.5 3.6
SBIM-2.2/5.6-04 2.2 5.6
SBIM-3.0/7.2-04 3.0 7.2
SBIM-4.0/9-04 4.0 9.0
SBIM-5.5/12-04 5.5 12
SBIM-7.5/16-04 7.5 16
SBIM-11/22-04 11 22
SBIM-15/30-04 15 30
SBIM -18.5/37-04 18.5 37
SBIM -22/44-04 22 44
SBIM -30/60-04 30 60
SBIM -37/74-04 37 74
SBIM -45/90-04 45 90
SBIM -55/110-04 55 110
SBIM -75/150-04 75 150
SBIM -90/180-04 90 180
SBIM -115/230-04 115 230



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIM

Параметры Описание
Напряжение питания и диапазон мощностей 3 фазы, 342-440 В (+ 5% не более 20мс),
0.4-115 кВт
Частота электропитания 50/60 Гц ± 2%
Применяемые электродвигатели Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков Не более 10 раз в час (не чаще 1 раза в 6минут)
Пусковое напряжение 30 – 80 %
Ограничение пускового тока 200 – 600 %
Время пуска 1 – 120 с
Время останова 0 – 60 с
Максимальный рабочий ток 50 – 600 %
Режим пуска – токоограничение
– рампа по напряжению
Режимы останова – останов по инерции
– плавный останов
Наличие обводного контактора (байпас) Встроен
Тип подключения к ЭД «В линию»
Питание платы управления 230 В, независимое от силовой части
Встроенный источник питания до 15 кВт: 12 В DC
от 18,5 кВт: 24 В DC
Релейные выходы до 15 кВт: 1 (250 В АС до 3 А; 30 В DC до 3 А)
от 18,5 кВт: 2 (250 В АС до 3 А; 30 В DC до 3 А)
Входы управления 3 цифровых
Аналоговый выход Нет
Сетевой протокол Modbus RTU
Функции защиты Оптимальный комплекс защит
Защитное покрытие плат С2С  базовое, С3С  опция
Степень защиты IP20: модели 0,4-37кВт
IP00: модели 45-115кВт
Внешние условия Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G.
Система охлаждения до 15 кВт: естественное охлаждение воздухом
от 18,5 кВт: принудительное охлаждение
Руководство по эксплуатации устройства плавного пуска INSTART серии SBIM
Каталог на устройства плавного пуска серии SBIM
Сертификат на устройства плавного пуска серии SBIM
Паспорт
Общий каталог оборудования INSTART
