Устройство плавного пуска SBIP-5.5/11-04

Артикул: 00046700

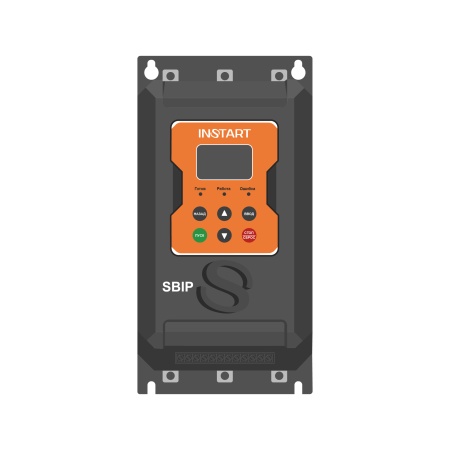

Устройство плавного пуска Серия SBIP Модель SBIP-5.5/11-04
Общепром. режим (G):
Мощность: 5.5 кВт
Ток: 11 А
Напряжение: 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
Доставка до терминала ТК в течение 1-2х рабочих дней с момента получения платежа

Размеры (ШхВхГ, мм): 155x300x175

Вес (нетто): 3.25 кг

К сравнению

33 535 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание серии SBIP
  • Технические характеристики
  • Документация
  • Аксессуары
  • Дополнительные опции

Устройства плавного пуска серии SBIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров.

Серия SBIP со встроенным байпасным контактором обеспечивает простое подключение и удобство эксплуатации.

Преимущества устройств плавного пуска INSTART серии SBIP

МОНТАЖ

  • Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
  • Конструкция корпуса позволяет выполнять установку без воздушных зазоров

НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

  • ЖК-дисплей с русскоязычным меню
  • Предустановленные настройки для типовых применений
  • Встроенный сетевой протокол ModBUS RTU
  • Программируемые входы и выходы
  • Журнал событий с хронологией

ЭКСПЛУАТАЦИЯ

  • Эргономичная съемная выносная панель
  • Пофазный контроль тока, напряжения и температуры
  • Подключение  РТС-датчика электродвигателя
  • Независимое бесперебойное питание управляющей части устройства



Система обозначения

  1. Серия
  2. Мощность, кВт
  3. Ток, А
  4. Входное напряжение, В
    4:3 ~ 400 (380) B, 50/60 Гц
  5. Дополнительное защитное покрытие плат лаком
  6. Защитное покрытие плат компаундом



Схема подключения устройств плавного пуска серии SBIP



Массогабаритные характеристики

Типоразмер Модель Вес (нетто), кг Габаритные размеры,
мм		 Способ монтажа
Ш В Г
1 SBIP-5.5/11-04 3,25 155 300 175 На монтажную панель
SBIP-7.5/15-04
SBIP-11/23-04
SBIP-15/30-04
SBIP-18.5/37-04
SBIP-22/43-04
SBIP-30/60-04
SBIP-37/74-04
SBIP-45/90-04 3,5
SBIP-55/110-04
2 SBIP-75/150-04 12 220 370 230 На монтажную панель
SBIP-90/180-04
SBIP-110/220-04
3 SBIP-132/264-04 270 585 230 На монтажную панель
SBIP-160/320-04
SBIP-185/370-04
SBIP-200/400-04
4 SBIP-250/500-04 310 660 230 На монтажную панель
SBIP-280/560-04
SBIP-320/640-04
5 SBIP-355/710-04 350 690 230 На монтажную панель
SBIP-400/800-04
SBIP-450/900-04
6 SBIP-500/1000-04 420 740 230 На монтажную панель
SBIP-630/1260-04

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIP

Модель Мощность двигателя*, кВт Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
SBIP-5.5/11-04 5,5 11
SBIP-7.5/15-04 7,5 15
SBIP-11/23-04 11 23
SBIP-15/30-04 15 30
SBIP-18.5/37-04 18,5 37
SBIP-22/43-04 22 43
SBIP-30/60-04 30 60
SBIP-37/74-04 37 74
SBIP-45/90-04 45 90
SBIP-55/110-04 55 110
SBIP-75/150-04 75 150
SBIP-90/180-04 90 180
SBIP-110/220-04 110 220
SBIP-132/264-04 132 264
SBIP-160/320-04 160 320
SBIP-185/370-04 185 370
SBIP-200/400-04 200 400
SBIP-250/500-04 250 500
SBIP-280/560-04 280 560
SBIP-320/640-04 320 640
SBIP-355/710-04 355 710
SBIP-400/800-04 400 800
SBIP-450/900-04 450 900
SBIP-500/1000-04 500 1000
SBIP-630/1260-04 630 1260
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIP

Параметры Описание
Напряжение питания и диапазон мощностей 3 ~ 342-440 В (± 5% не более 20мс)
Частота электропитания 50/60 Гц ± 2%
Диапазон мощностей 5.5 – 630 кВт
Тип подключаемого электродвигателя Трехфазный асинхронный с КЗР
Частота пусков Не более 5 раз в час (не чаще 1 раза в 12 минут)
Пусковое напряжение 30 – 70%
Ограничение пускового тока 200 – 500%
Время пуска 2 – 60 с
Время останова 0 – 60 с
Максимальный рабочий ток 50 – 200 %
Режимы пуска

Режим ограничения тока;
режим рампы по напряжению;
запуск рывком в режиме ограничения тока;
запуск рывком в режиме рампы по напряжению;


Режимы останова

Останов по инерции;
останов с линейным снижением напряжения


Наличие обводного контактора (байпас) Встроен
Тип подключения к ЭД “В линию”
Питание платы управления 230 – 400 В, независимое от силовой части
Встроенный источник питания Нет
Релейные выходы

R1: 250 В АС до 3 А; 30 В DC до 3 А; (Работа по байпасу)
R2: 250 В АС до 3 А; 30 В DC до 3 А; (программируемое)
R3: НО до 3 А, НЗ до 1 A 250 В АС; НО до 3 А, НЗ до 1 A 30 В DC (программируемое)


Входы управления

5 цифровых (3 непрограммируемых и 2 программируемых входа)
1 вход для датчика PTC


Аналоговый выход 1 аналоговый выход 0(4) – 20 мА
Сетевой протокол Modbus RTU (RS-485)
Функции защиты Оптимальный комплект защит
Защитное покрытие плат С2С базовое, С3С опция
Степень защиты IP00
Система охлаждения Естественное охлаждение воздухом
Внешние условия

Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности.

Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата.

Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли.

Вибрации не должны превышать 0.5G.
