Для чего нужны сетевые дроссели?
Сетевой дроссель требуется, когда необходимо избежать потерь напряжения в электрической цепи и убрать возникающие помехи. Устройства позволяют подавить высокочастотные гармоники, которые искажают параметры напряжения, что повышает коэффициент мощности частотного преобразователя. Однофазные и трехфазные сетевые дроссели используются в сетях, которые имеют высокие нагрузки и обслуживают большое количество потребителей.Поскольку входной сетевой дроссель защищает преобразователь частоты от скачков напряжения, он способствует продлению срока службы оборудования и позволяет полностью реализовать его энергосберегающие функции.
Кроме того, сетевые дроссели:
- уменьшают дополнительное тепловыделение, которое возникает при работе частотного преобразователя;
- снижает нагрузку на сеть, предохранители и кабели;
- увеличивает срок службы конденсатора.

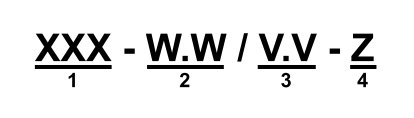

Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В
Схема подключения
Габаритные размеры
Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.Актуальные размеры указаны в Руководстве по эксплуатации
| ТАБЛИЦЫ ПОДБОРА МОТОРНЫХ И СЕТЕВЫХ ДРОССЕЛЕЙ >> |
Серия
ISF
Номинальный ток (А)
753А
Мощность, кВт
400кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -10 до + 40 С
Индуктивность, мГн
0.014мГн
Ширина, мм
350мм
Высота мм
400мм
Глубина, мм
250мм
Гарантийный срок, месяц
12
Технические характеристики сетевых/моторных дросселей серий ISF/IMF
| Параметр | Сетевой дроссель | Моторный дроссель | |||||||||||||||||||||||||||||||
| Диапазон напряжения на входе | 3 ~ 400 В±10 %, 3 ~ 690±10 % | ||||||||||||||||||||||||||||||||
| Рабочая частота | 47-63 Гц | 0-60* Гц | |||||||||||||||||||||||||||||||
| Несущая частота | Не более 3 кГц | ||||||||||||||||||||||||||||||||
| Падение напряжения** | 2 % (на ПЧ) | 1% (на ЭД) | |||||||||||||||||||||||||||||||
| Рабочая температура |
от -10 °С до +40 °С** (без выпадения конденсата) |
||||||||||||||||||||||||||||||||
| Максимальный ток, А | 1,5 х Iн (в течение 60 с) | ||||||||||||||||||||||||||||||||
| Тип соединения | Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации) | ||||||||||||||||||||||||||||||||
| Степень защиты | IP00 | ||||||||||||||||||||||||||||||||
| Способ охлаждения | Естественное воздушное | ||||||||||||||||||||||||||||||||
|
* возможность использования до 120 Гц с понижением эксплуатационных характеристик. ** При проектировании системы необходимо учитывать падение напряжения на сетевом и моторном дросселе. *** возможность использования до +55 °С с понижением характеристик на 2%. |
|||||||||||||||||||||||||||||||||
