Артикул: 00064000

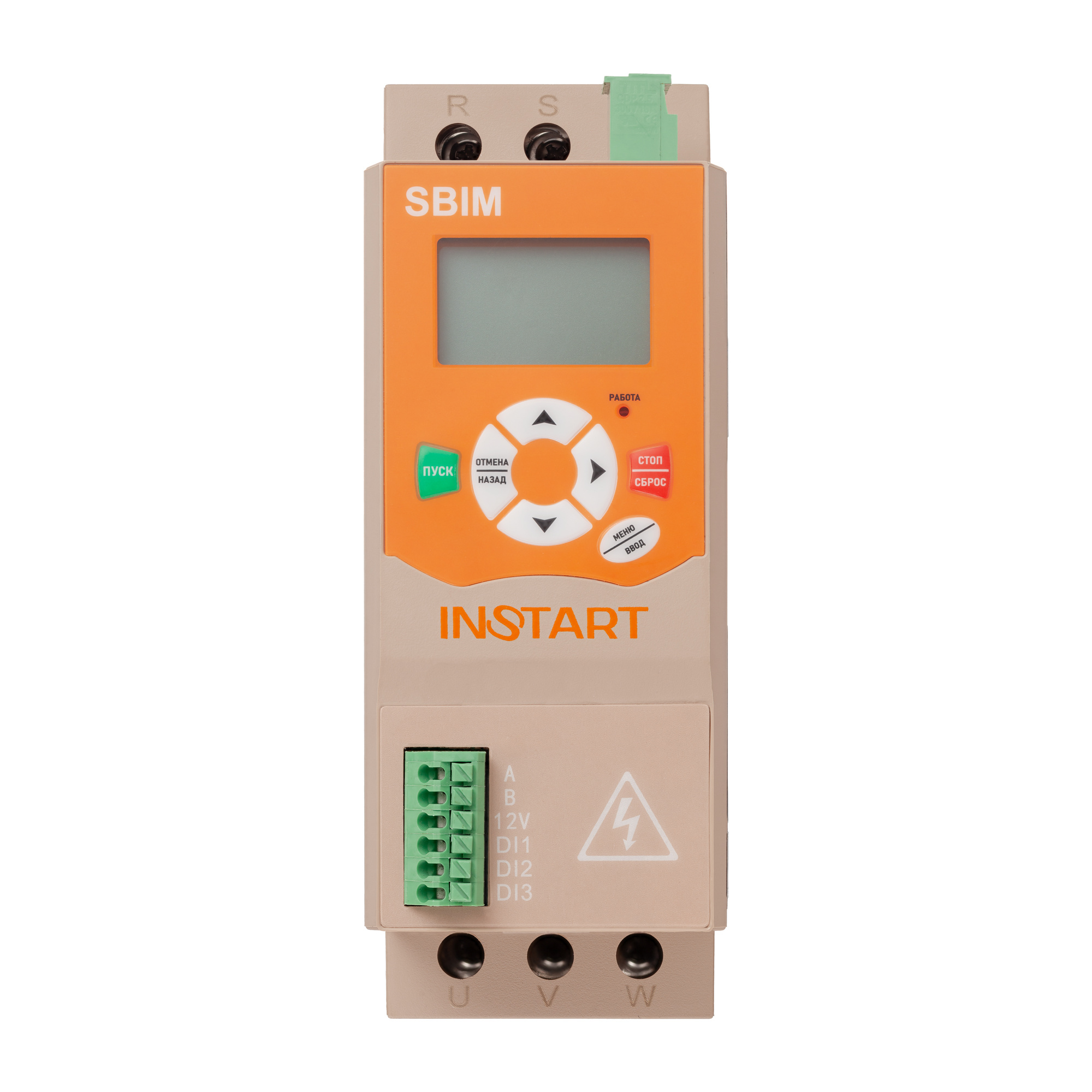

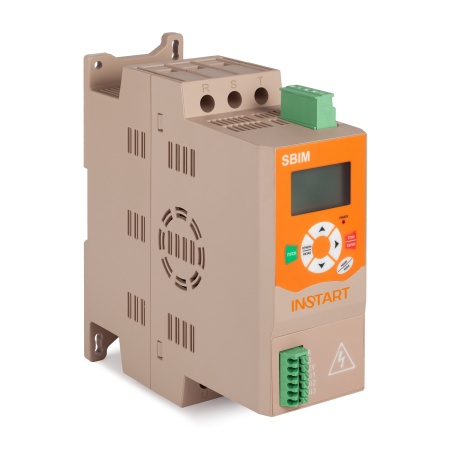

Устройства плавного пуска INSTART серии SBIM позволяют разработать наиболее компактное решение для управления электродвигателем с функциями плавного пуска и останова. Серия SBIM оснащена встроенным обводным контактором, что обеспечивает высокую надежность и упрощает подключение.
Преимущества устройств плавного пуска INSTART серии SBIM
1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В
4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц
5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом
Преимущества устройств плавного пуска INSTART серии SBIM
- КОМПАКТНЫЕ РАЗМЕРЫ
Книжное исполнение идеально подходит для использования в ограниченных пространствах - ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно - УДОБСТВО МОНТАЖА
Устройство можно устанавливать как на DIN-рейку, так и на монтажную плату - БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП - СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью сетевого протокола Modbus RTU, что облегчает внедрение в различные системы управления и мониторинга - ПРОСТАЯ ФУНКЦИОНАЛЬНОСТЬ
Контролируемый пуск и останов, а также оптимальный набор настраиваемых защит - ГАРАНТИЯ 2 ГОДА
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В
4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц
5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом
Схема подключения устройств плавного пуска серии SBIM
Стандартная конфигурация УПП SBIM мощностью до 15 кВт
Стандартная конфигурация УПП SBIM мощностью от 18,5 кВт
Массогабаритные характеристики
| Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
|---|---|---|---|---|---|
| Ш | В | Г | |||
| SBIM-0.4/1.2-04 | 0,7 | 55 | 150 | 157 | Настенный, на din-рейку |
| SBIM-0.55/1.6-04 | |||||
| SBIM-0.75/2.0-04 | |||||
| SBIM-1.1/2.6-04 | |||||
| SBIM-1.5/3.6-04 | |||||
| SBIM-2.2/5.6-04 | |||||
| SBIM-3.0/7.2-04 | |||||
| SBIM-4.0/9-04 | |||||
| SBIM-5.5/12-04 | |||||
| SBIM-7.5/16-04 | |||||
| SBIM-11/22-04 | |||||
| SBIM-15/30-04 | |||||
| SBIM -18.5/37-04 | 2,25 | 105 | 250 | 160 | Настенный |
| SBIM -22/44-04 | |||||
| SBIM -30/60-04 | 2,5 | ||||
| SBIM -37/74-04 | |||||
| SBIM -45/90-04 | 4,25 | 136 | 300 | 180 | |
| SBIM -55/110-04 | |||||
| SBIM -75/150-04 | |||||
| SBIM -90/180-04 | 10 | 211 | 390 | 215 | |
| SBIM -115/230-04 | |||||
Серия
SBIM
Напряжение, В
3 ~ 400В, 50|60Гц
Номинальный ток (А)
16А
Мощность, кВт
7.5кВт
Степень защиты
IP20
Номинальное напряжение (U,B)
400В
Вес, кг
0.7
Длина, мм
55
Ширина, мм
162
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
Совместимый тип элекродвигателя
асинхронный
Тип панели управления
несъемная
Резервное копирование с помощью панели
нет
Независимое питание платы управления
нет
Тип встроенного источника питания
12В DC
Цифровые непрограммируемые входы
3 NPN
Сетевой протокол
ModBUS RTU
Часы реального времени
нет
Подключение термистора ЭД
нет
Способ монтажа
настенный, на DIN-рейку
Тип дисплея
графический (LCD)
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -20 до + 50 С
Пусковой ток, %
50…600%
Частота пусков за 60 мин.
10
Тип подключения к ЭД
"в линию"
Встроенный обводной контактор (байпас)
да
Ширина, мм
55мм
Высота мм
162мм
Глубина, мм
157мм
Глубина упаковки, мм
100мм
Ширина упаковки, мм
200мм
Высота упаковки, мм
200мм
Вес нетто, кг
0.7кг
Вес брутто, кг
0.82кг
Гарантийный срок, месяц
36
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIM
| Модель | Мощность двигателя, кВт | Ток, А |
|---|---|---|
|
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2% |
||
| SBIM-0.4/1.2-04 | 0.4 | 1.2 |
| SBIM-0.55/1.6-04 | 0.55 | 1.6 |
| SBIM-0.75/2.0-04 | 0.75 | 2.0 |
| SBIM-1.1/2.6-04 | 1.1 | 2.6 |
| SBIM-1.5/3.6-04 | 1.5 | 3.6 |
| SBIM-2.2/5.6-04 | 2.2 | 5.6 |
| SBIM-3.0/7.2-04 | 3.0 | 7.2 |
| SBIM-4.0/9-04 | 4.0 | 9.0 |
| SBIM-5.5/12-04 | 5.5 | 12 |
| SBIM-7.5/16-04 | 7.5 | 16 |
| SBIM-11/22-04 | 11 | 22 |
| SBIM-15/30-04 | 15 | 30 |
| SBIM -18.5/37-04 | 18.5 | 37 |
| SBIM -22/44-04 | 22 | 44 |
| SBIM -30/60-04 | 30 | 60 |
| SBIM -37/74-04 | 37 | 74 |
| SBIM -45/90-04 | 45 | 90 |
| SBIM -55/110-04 | 55 | 110 |
| SBIM -75/150-04 | 75 | 150 |
| SBIM -90/180-04 | 90 | 180 |
| SBIM -115/230-04 | 115 | 230 |
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIM
| Параметры | Описание |
|---|---|
| Напряжение питания и диапазон мощностей | 3 фазы, 342-440 В (+ 5% не более 20мс), 0.4-115 кВт |
| Частота электропитания | 50/60 Гц ± 2% |
| Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором |
| Частота пусков | Не более 10 раз в час (не чаще 1 раза в 6минут) |
| Пусковое напряжение | 30 - 80 % |
| Ограничение пускового тока | 200 - 600 % |
| Время пуска | 1 - 120 с |
| Время останова | 0 - 60 с |
| Максимальный рабочий ток | 50 - 600 % |
| Режим пуска | - токоограничение - рампа по напряжению |
| Режимы останова | - останов по инерции - плавный останов |
| Наличие обводного контактора (байпас) | Встроен |
| Тип подключения к ЭД | «В линию» |
| Питание платы управления | 230 В, независимое от силовой части |
| Встроенный источник питания | до 15 кВт: 12 В DC от 18,5 кВт: 24 В DC |
| Релейные выходы | до 15 кВт: 1 (250 В АС до 3 А; 30 В DC до 3 А) от 18,5 кВт: 2 (250 В АС до 3 А; 30 В DC до 3 А) |
| Входы управления | 3 цифровых |
| Аналоговый выход | Нет |
| Сетевой протокол | Modbus RTU |
| Функции защиты | Оптимальный комплекс защит |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP20: модели 0,4-37кВт IP00: модели 45-115кВт |
| Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха - в интервале от -20 до +50°С, влажность воздуха - не более 90%, без конденсата. Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G. |
| Система охлаждения | до 15 кВт: естественное охлаждение воздухом от 18,5 кВт: принудительное охлаждение |
