Устройство плавного пуска SNI-160/200-06

Артикул: 00134400

171 950 ₽/шт

Гарантия 2 года

Характеристики

Серия

—

SNI

Напряжение, В

—

3 ~ 690В, 50|60Гц

Номинальный ток (А)

—

200А

Мощность, кВт

—

160кВт

Степень защиты

—

IP00

Все характеристики

Цена действительна только для интернет-магазина и не является офертой

Размеры ШхВхГ - 282х422х268

Описание серии SNI
Система обозначения
Схема подключения
Габаритные размеры

Устройства плавного пуска SNI – это серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.

Преимущества устройств плавного пуска INSTART серии SNI

ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно

ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»

РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

контролируемый запуск/останов электродвигателя в 3 основных режимах;
электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
встроенный байпас во всем диапазоне мощностей;
расширенное количество программируемых входов/ выходов.

СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также опционально подключаемого протокола Profibus, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.

МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.

БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП

ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства

Гарантия 2 года

Система обозначения

1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В

4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц

5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом

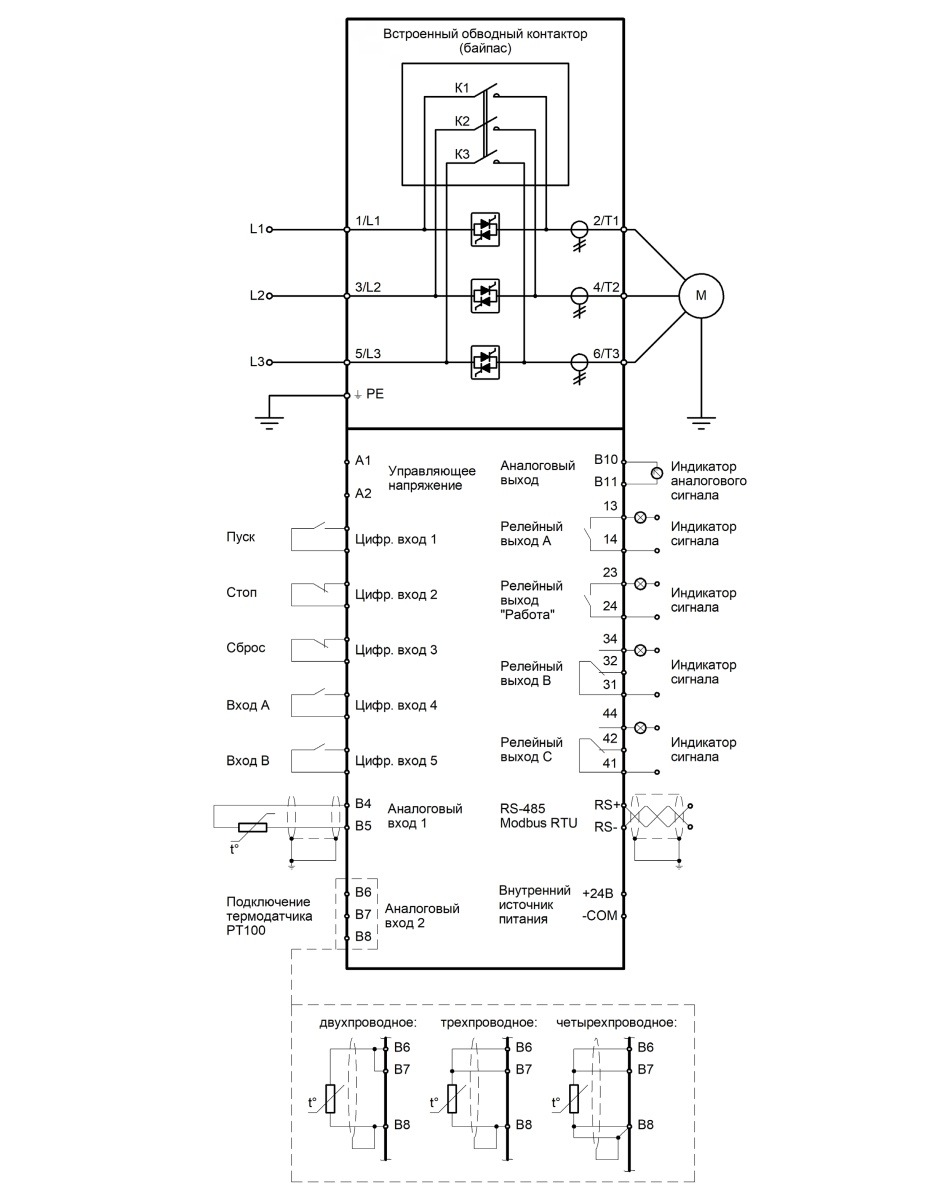

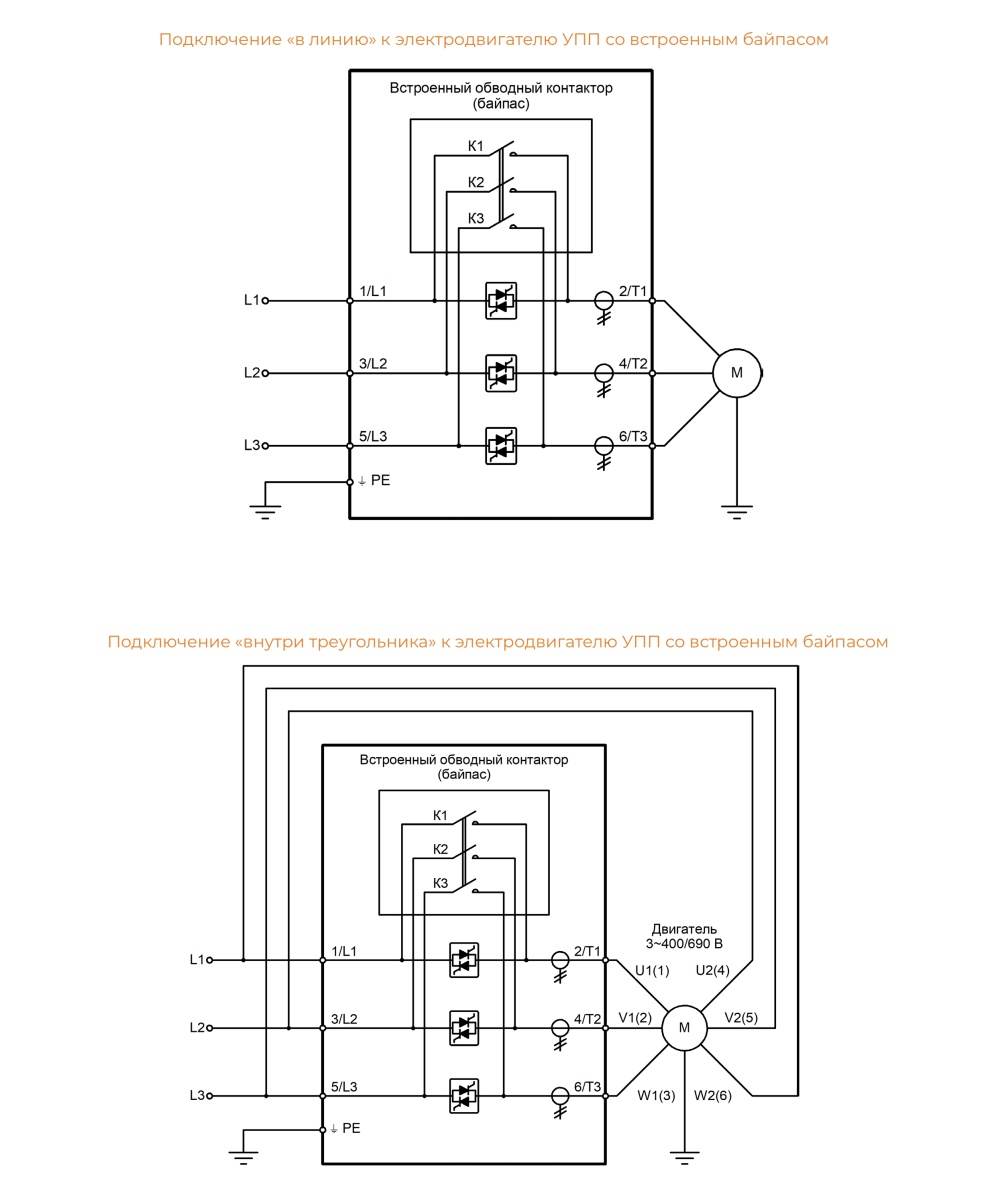

Схема подключения устройств плавного пуска серии SNI

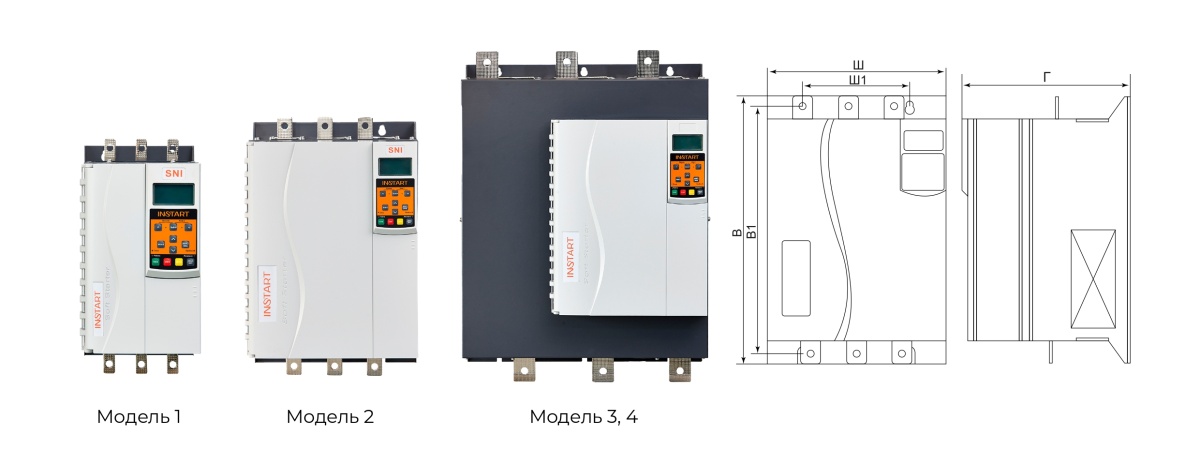

Массогабаритные характеристики устройств плавного пуска серии SNI

Модель	Габаритные размеры,мм
Модель	Вес (нетто),кг	Ш	В	Г
SNI-5.5/13-04	6	160	305	216
SNI-7.5/17-04	6	160	305	216
SNI-11/23-04	6	160	305	216
SNI-15/30-04	6	160	305	216
SNI-18.5/37-04	6	160	305	216
SNI-22/43-04	6	160	305	216
SNI-30/60-04	6	160	305	216
SNI-37/76-04	6	160	305	216
SNI-45/97-04	6	160	305	216
SNI-55/105-04	6	160	305	216
SNI-75/145-04	17	282	422	268
SNI-90/170-04	17	282	422	268
SNI-115/220-04	17	282	422	268
SNI-132/255-04	32	445	615	287
SNI-160/320-04	32	445	615	287
SNI-185/360-04	32	445	615	287
SNI-200/380-04	32	445	615	287
SNI-220/435-04	32	445	615	287
SNI-250/500-04	32	445	615	287
SNI-280/580-04	35	445	615	287
SNI-320/630-04	35	445	615	287
SNI-355/700-04	32	445	615	287
SNI-400/820-04	35	445	615	287
SNI-450/920-04	85	602	830	395
SNI-500/1000-04	88	602	830	395
SNI-600/1200-04	88	602	830	395
SNI-700/1410-04	88	602	830	395
SNI-800/1600-04	100	602	830	395

Модель	Габаритные размеры,мм
Модель	Вес (нетто),кг	Ш	В	Г
SNI-5.5/13-06	6	160	305	216
SNI-7.5/13-06	6	160	305	216
SNI-11/13-06	6	160	305	216
SNI-15/17-06	6	160	305	216
SNI-18.5/23-06	6.5	160	305	216
SNI-22/30-06	6.5	160	305	216
SNI-30/37-06	6.5	160	305	216
SNI-37/43-06	6.5	160	305	216
SNI-45/53-06	6.5	160	305	216
SNI-55/76-06	6.5	160	305	216
SNI-75/97-06	6.5	160	305	216
SNI-90/105-06	6.5	160	305	216
SNI-115/145-06	17	282	422	268
SNI-132/170-06	17	282	422	268
SNI-160/200-06	17	282	422	268
SNI-185/220-06	17	282	422	268
SNI-200/255-06	32	445	615	287
SNI-220/280-06	32	445	615	287
SNI-250/320-06	32	445	615	287
SNI-280/350-06	32	445	615	287
SNI-320/360-06	32	445	615	287
SNI-350/425-06	32	445	615	287
SNI-400/500-06	35	445	615	287
SNI-450/580-06	35	445	615	287
SNI-500/630-06	32	445	615	287
SNI-600/700-06	35	445	615	287
SNI-700/820-06	35	445	615	287
SNI-800/920-06	88	602	830	395
SNI-1000/1200-06	88	602	830	395
SNI-1200/1410-06	88	602	830	395

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.

Серия

SNI

Напряжение, В

3 ~ 690В, 50|60Гц

Номинальный ток (А)

200А

Мощность, кВт

160кВт

Степень защиты

IP00

Номинальное напряжение (U,B)

690В

Вес, кг

Длина, мм

282

Ширина, мм

422

Количество фаз на входе

3Ф

Количество фаз на выходе

3Ф

Частота, Гц

50/60Гц

Совместимый тип элекродвигателя

асинхронный

Тип панели управления

съемная

Резервное копирование с помощью панели

да

Независимое питание платы управления

нет

Тип встроенного источника питания

24В DC; 24В DC

Цифровые программируемые входы

2 NPN

Цифровые непрограммируемые входы

3 NPN

Аналоговые входы

Релейные программируемые выходы

Аналоговые выходы

Сетевой протокол

ModBUS RTU

Часы реального времени

да

Подключение термистора ЭД

да

Способ монтажа

настенный

Тип дисплея

графический (LCD)

U2 (напряжение вторичное выходное) (В)

690В

Рабочая температура

от -20 до + 50 С

Пусковой ток, %

200…600%

Частота пусков за 60 мин.

Тип подключения к ЭД

"в линию"; "внутри треугольника"

Релейные непрограммируемые выходы

Встроенный обводной контактор (байпас)

да

Ширина, мм

282мм

Высота мм

422мм

Глубина, мм

268мм

Глубина упаковки, мм

430мм

Ширина упаковки, мм

390мм

Высота упаковки, мм

480мм

Вес нетто, кг

17.0кг

Вес брутто, кг

23.0кг

Гарантийный срок, месяц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI

Модель	Мощность двигателя, кВт	Ток, А
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2%
SNI-5.5/13-04	5.5	13
SNI-7.5/17-04	7.5	17
SNI-11/23-04	11	23
SNI-15/30-04	15	30
SNI-18.5/37-04	18.5	37
SNI-22/43-04	22	43
SNI-30/60-04	30	60
SNI-37/76-04	37	76
SNI-45/97-04	45	97
SNI-55/105-04	55	105
SNI-75/145-04	75	145
SNI-90/170-04	90	170
SNI-115/220-04	115	220
SNI-132/255-04	132	255
SNI-160/320-04	160	320
SNI-185/360-04	185	360
SNI-200/380-04	200	380
SNI-220/435-04	220	435
SNI-250/500-04	250	500
SNI-280/580-04	280	580
SNI-320/630-04	320	630
SNI-355/700-04	355	700
SNI-400/820-04	400	820
SNI-450/920-04	450	920
SNI-500/1000-04	500	1000
SNI-600/1200-04	600	1200
SNI-700/1410-04	700	1410
SNI-800/1600-04	800	1600
Модель	Мощность двигателя, кВт	Ток, А
Вход: 3 фазы, 594-759 В (+5% не более 20 мс), 50/60 Гц ±2%
SNI-5.5/13-06	5.5	13
SNI-7.5/13-06	7.5	13
SNI-11/13-06	11	13
SNI-15/17-06	15	17
SNI-18.5/23-06	18.5	23
SNI-22/30-06	22	30
SNI-30/37-06	30	37
SNI-37/43-06	37	43
SNI-45/53-06	45	53
SNI-55/76-06	55	76
SNI-75/97-06	75	97
SNI-90/105-06	90	105
SNI-115/145-06	115	145
SNI-132/170-06	132	170
SNI-160/200-06	160	200
SNI-185/220-06	185	220
SNI-200/255-06	200	255
SNI-220/280-06	220	280
SNI-250/320-06	250	320
SNI-280/350-06	280	350
SNI-320/360-06	320	360
SNI-355/425-06	355	425
SNI-400/500-06	400	500
SNI-450/580-06	450	580
SNI-500/630-06	500	630
SNI-600/700-06	600	700
SNI-700/820-06	700	820
SNI-800/920-06	800	920
SNI-1000/1200-06	1000	1200
SNI-1200/1410-06	1200	1410

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI

Параметры	Описание
Напряжение питания и диапазон мощностей	3 фазы, 342-440 В (+5% не более 20 мс), 5.5 - 800 кВт
Напряжение питания и диапазон мощностей	3 фазы, 594-759 В (+5% не более 20 мс); 5.5 - 1200 кВт
Частота электропитания	50/60 Гц ±2%
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час (не чаще 1 раза в 3 минуты)
Пусковое напряжение	20 - 80 %
Ограничение пускового тока	200 - 600 %
Время пуска	1 - 180 с
Время останова	1 - 180 с
Максимальный рабочий ток	100 - 600 %
Режим пуска	Ограничение пускового тока, плавное ограничение пускового тока, адаптивный режим разгона, запуск с рывком
Режимы останова	Останов по инерции, останов с линейным снижением напряжения, адаптивный контроль торможением
Наличие обводного контактора (байпас)	Встроен
Тип подключения к ЭД	"в линию", "в треугольнике"
Питание платы управления	230-400 В, независимое от силовой части
Встроенный источник питания	24 В
Релейные выходы	4 (250 В АС до 5 А; 30 В DC до 5 А)
Входы управления	5 цифровых/2 аналоговых
Аналоговый выход	0/4…20 Ма
Сетевые протоколы	Modbus RTU – встроен, Profibus DP – опция с платами расширения: SNI-DP-S (до 75кВт включительно) SNI-DP-B (более 90 кВт)
Функции защиты	Полный комплект защит
Защитное покрытие плат	С2С базовое, С3С опция
Степень защиты	IP00
Система охлаждения	До 55 кВт: естественное охлаждение воздухом. От 75 кВт: принудительное охлаждение
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха - не более 90%, без конденсата. Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.
