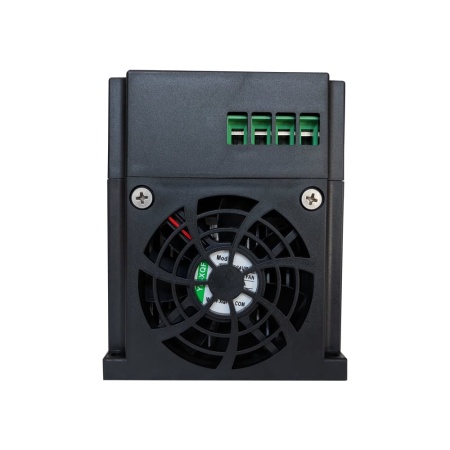

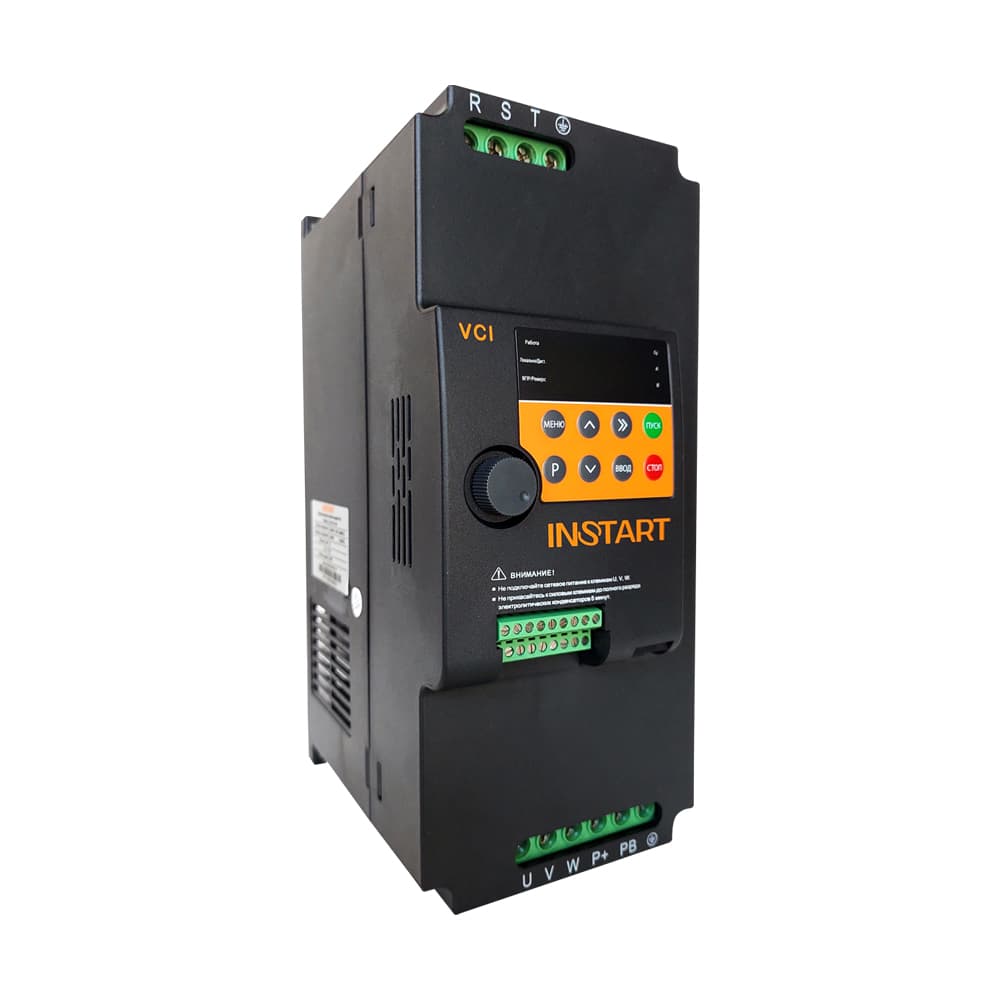

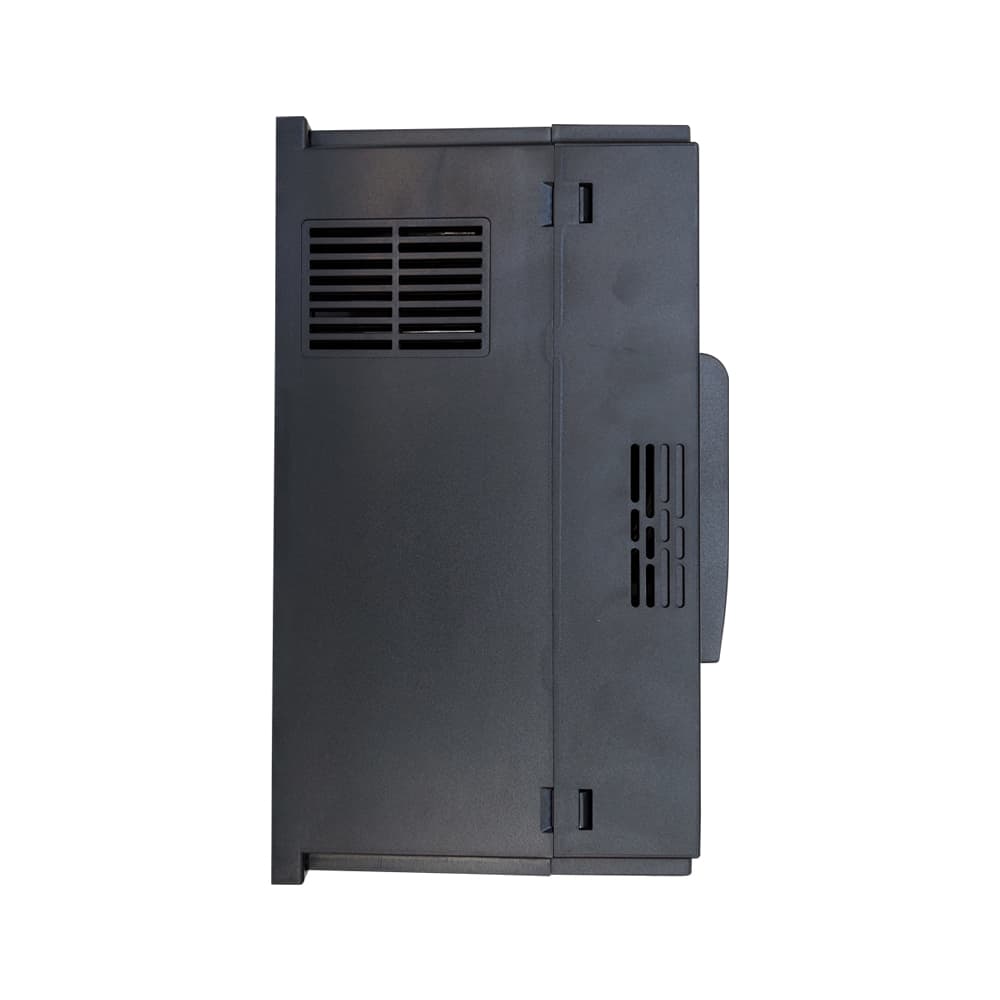

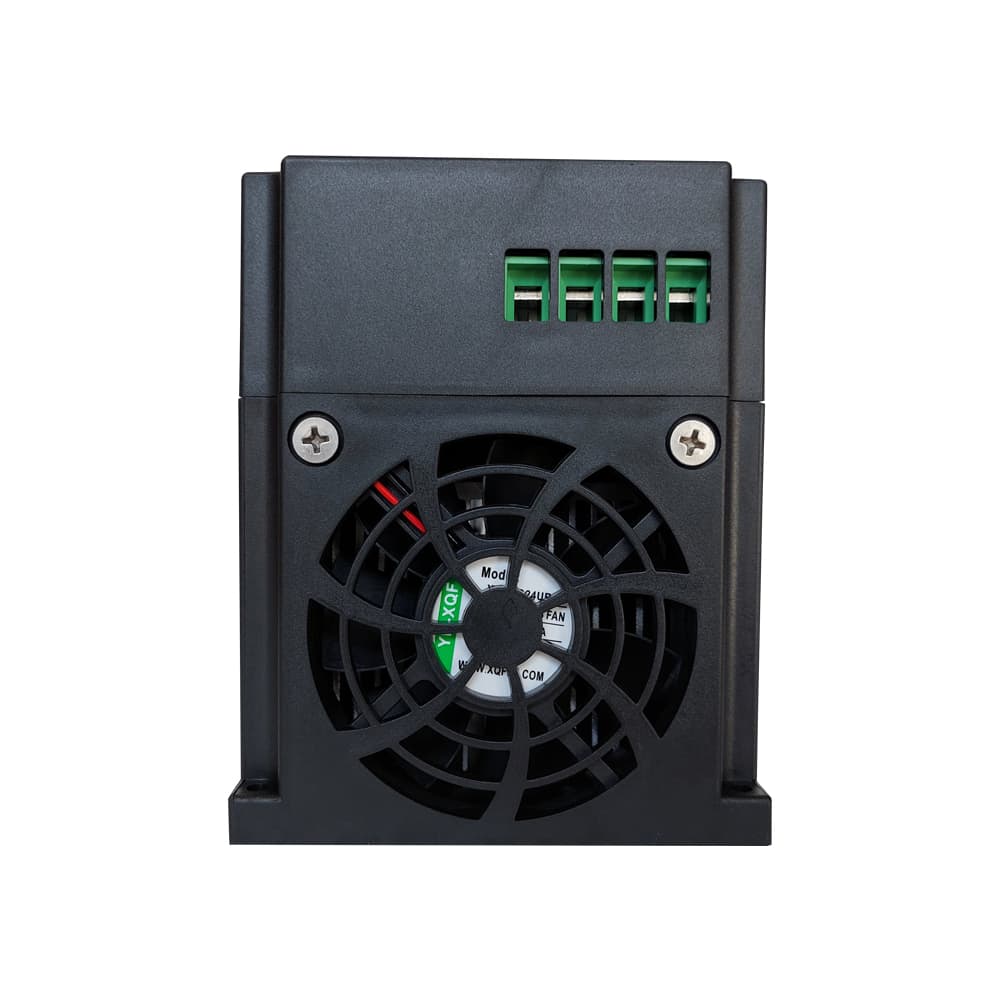

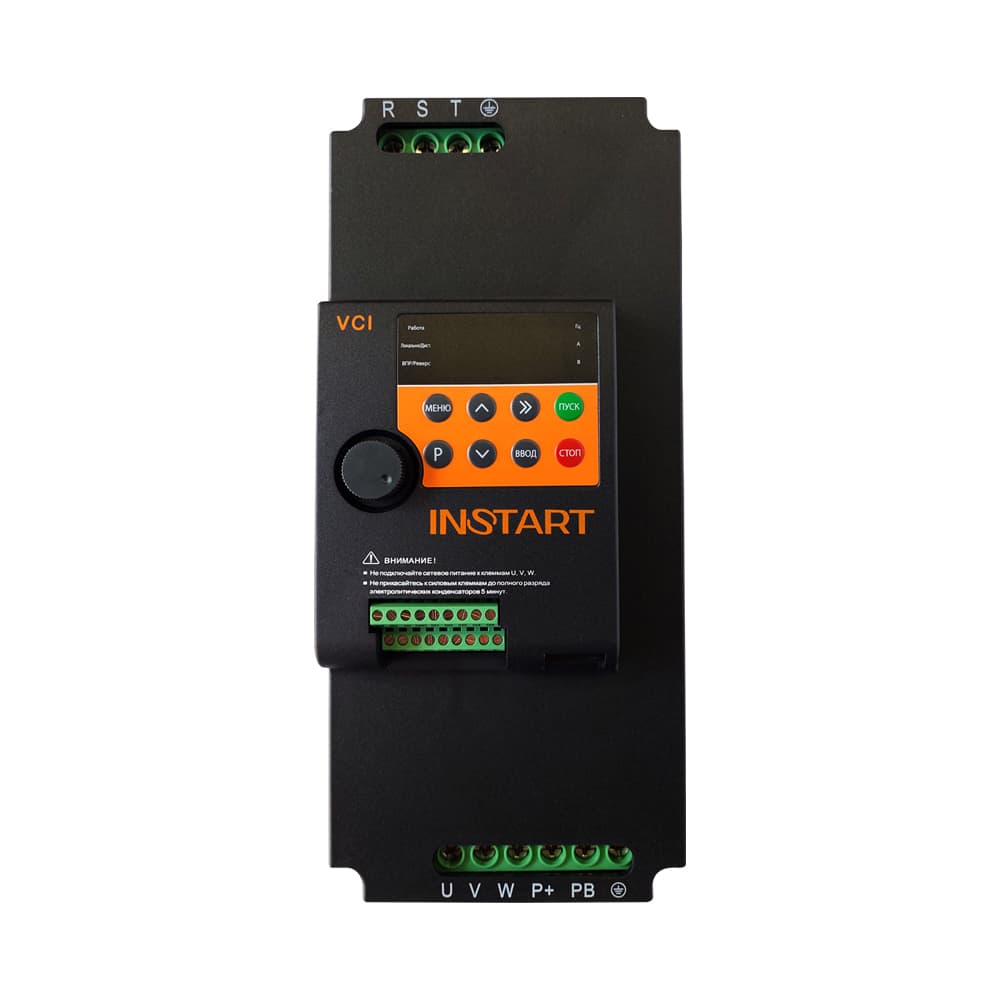

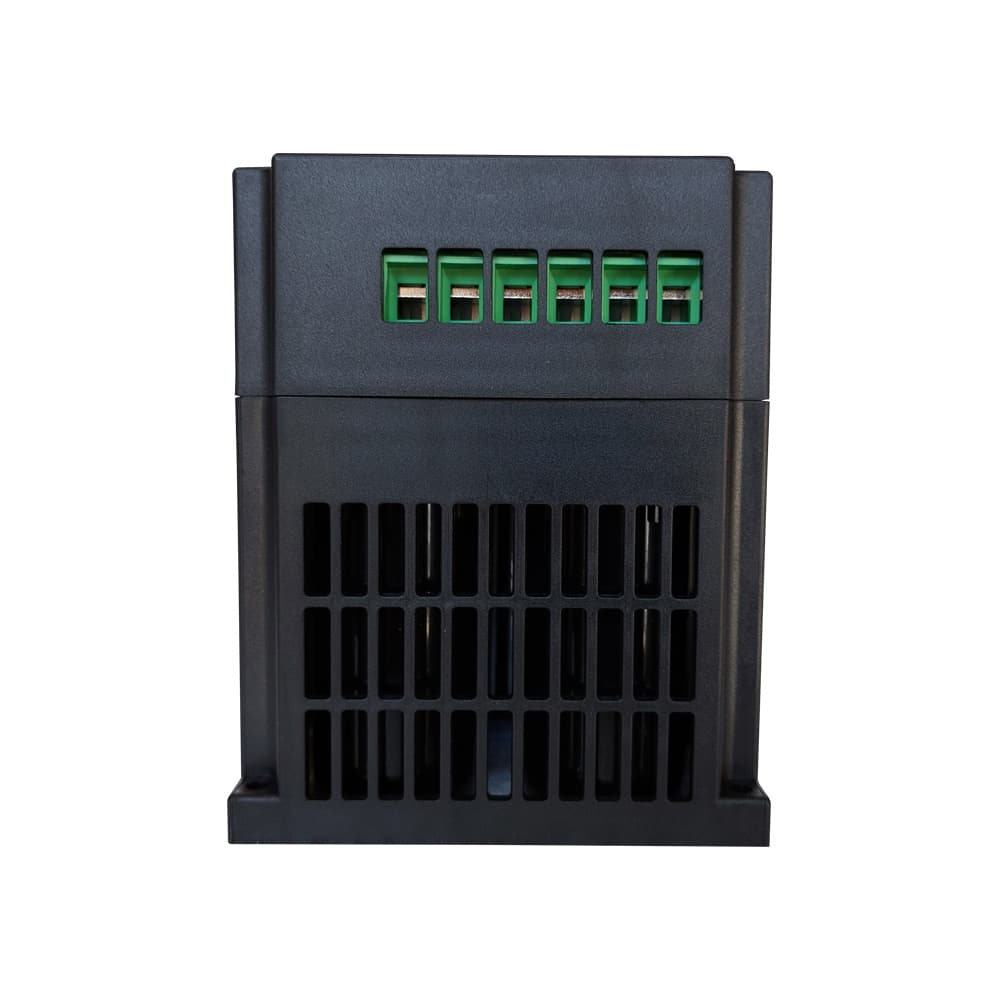

Преобразователь частоты VCI-G11-4B

• Описание серии VCI
• Система обозначения
• Схема подключения
• Массогабаритные характеристики

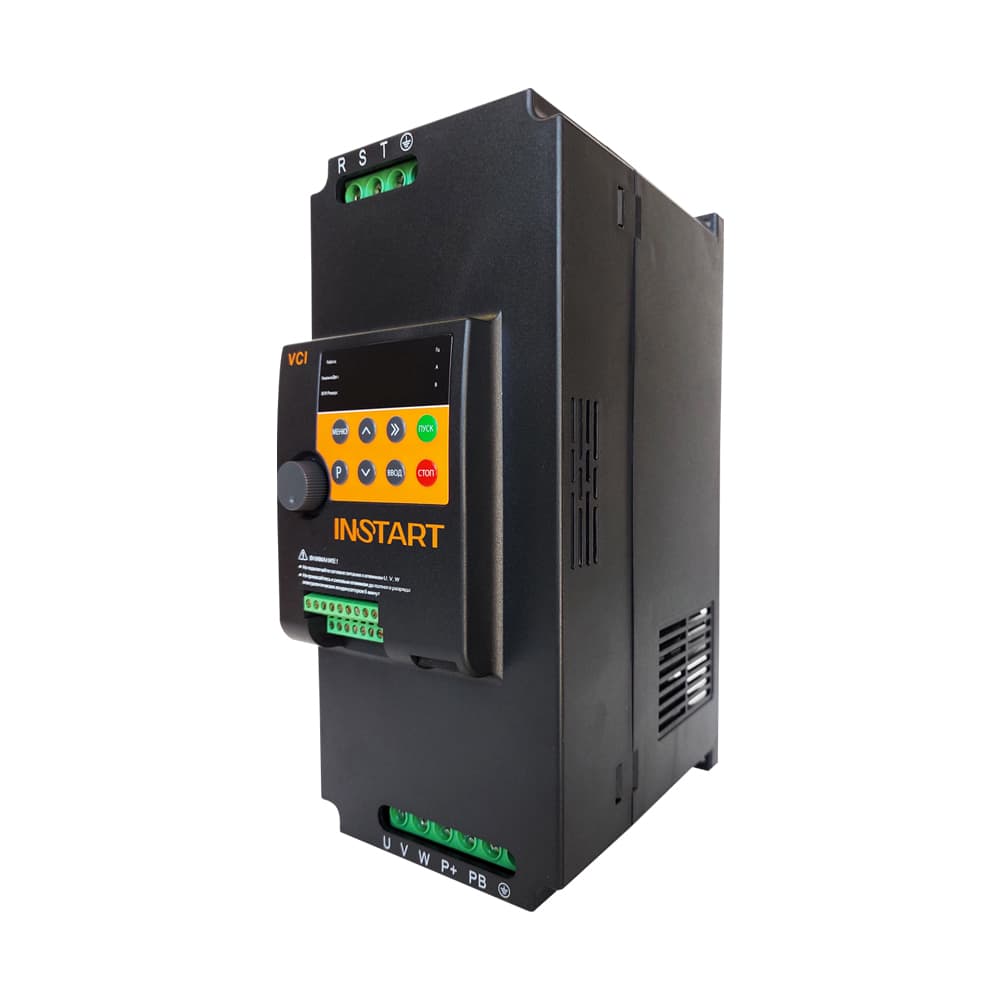

Преобразователи частоты серии VCI – это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0.4 до 15 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

ПРОСТОТА В ИСПОЛЬЗОВАНИИ
Необходимый минимум настроек и функциональных возможностей для решения простых задач

КОМПАКТНОСТЬ
Оптимальные габаритные размеры

ВСТРОЕННЫЙ ПОЖАРНЫЙ РЕЖИМ
Пожарный режим предполагает работу преобразователя частоты несмотря на возможность повреждений, а также игнорируя возникающие ошибки

ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ
В базовой комплектации встроенный ModBUS RTU

ОПЦИЯ - ВЫНОСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
Дополнительная выносная панель имеет возможность выноса удлинительным кабелем длиной до 10 м

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ:

• токовая защита от перегрузки двигателя;
• токовая защита мгновенного действия;
• защита двигателя от перегрева;
• защита от замыкания выходных фаз на землю;
• защита от перегрева выходных каскадов;
• защита от повышенного или пониженного напряжения;
• защита от пропадания фазы на входе;
• защита от ошибок передачи данных;
• защита от пропадания фаз на выходе;

ОБЛАСТЬ ПРИМЕНЕНИЯ Основное применение серии VCI – системы вентиляции и насосные агрегаты. Также эти преобразователи частоты используются для общепромышленного применения.

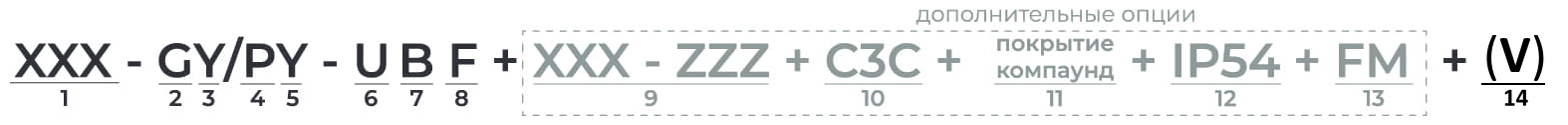

Система обозначения

1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение: 2: 1~230 (220) В, 50/60Гц 4: 3~400 (380) В, 50/60Гц 6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
14. В моделях, имеющих (V) на конце, для работы с токовым сигналом аналогового входа необходимо подключить резистор 510 Ом (входит в комплект поставки) согласно схеме подключения управляющих клемм

*Общепромышленный режим(тяжелый, G) - используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) - используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схема подключения



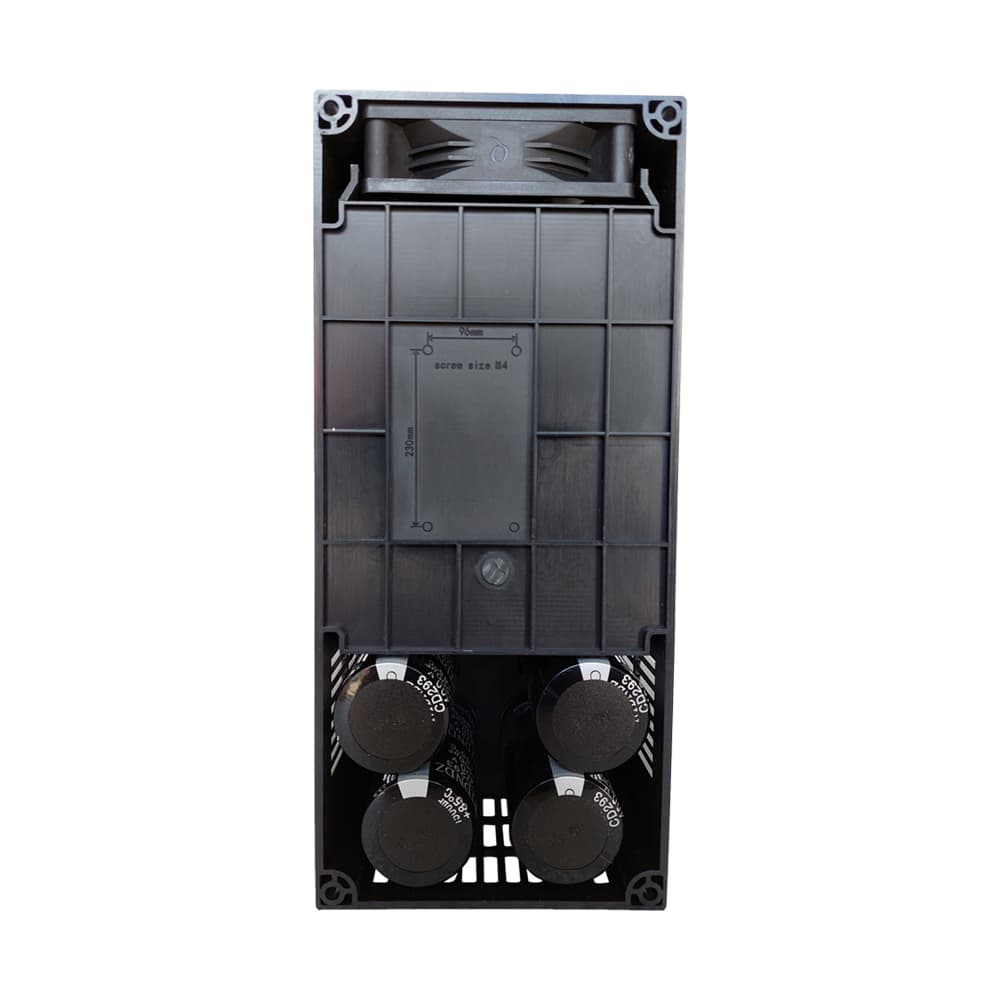

Массогабаритные характеристики

Типоразмер	Модель	Вес (нетто), кг	Габаритные размеры, мм				Тип корпуса	Способ монтажа
			Ш	В	Г	d
1	VCI-G0.4-2B	0.8	85	144	110	4.5	Пластмассовый	На din-рейку/Настенный
	VCI-G0.4-2B
	VCI-G0.75-2B
	VCI-G1.5-2B
	VCI-G2.2-2B
	VCI-G0.4-4B
	VCI-G0.75-4B
	VCI-G1.5-4B
	VCI-G2.2-4B
2	VCI-G4.0-4B	1.3	96	182	114
	VCI-G5.5-4B
	VCI-G7.5-4B
3	VCI-G11-4B	2.3	106	240	149			Настенный
	VCI-G15-4B
