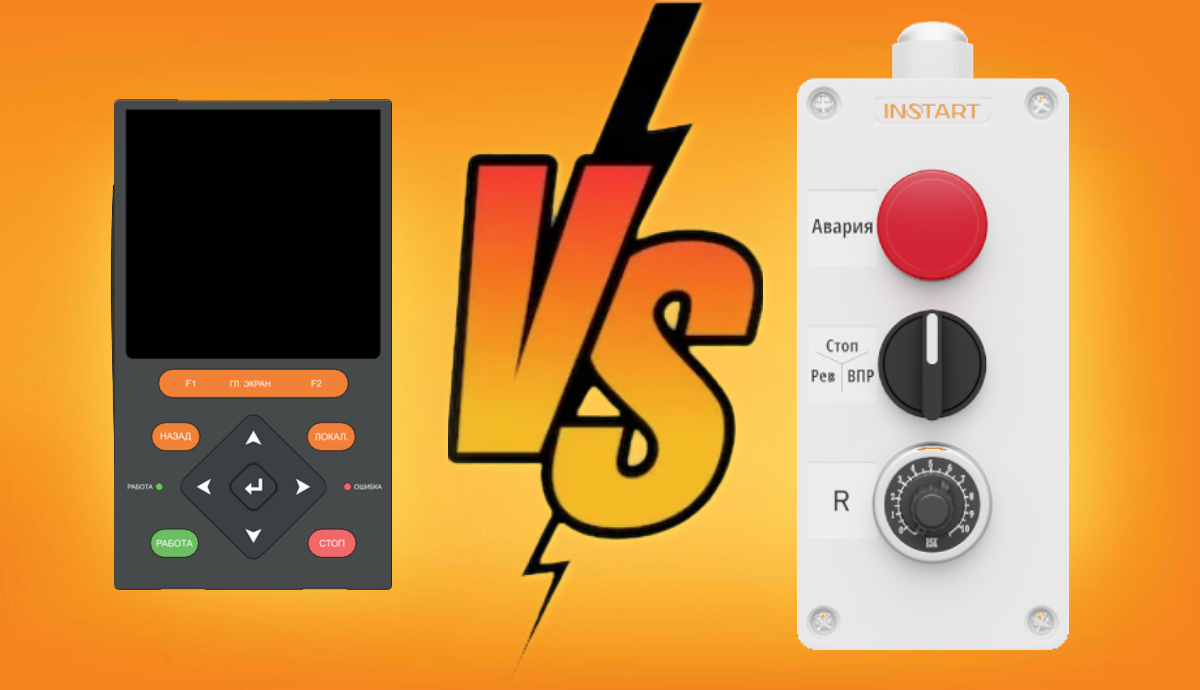

Что лучше, штатная панель управления или внешний пульт управления? Давайте рассмотрим плюсы и минусы каждого решения.
Штатная панель управления
Преимущества
Возможность полного контроля и управления частотным преобразователем. Полный доступ ко всем параметрам, кодам и журналу событий.
Часто возможно снять панель и вынести её на расстояние до 10 метров на ПЧ и до 3 метров на УПП, превратив её в универсальный пульт управления.
Панель управления поставляется вместе с ПЧ и уже входит в его стоимость.
Недостатки
В случае повреждения панели управления становится невозможно управлять и параметрировать ПЧ
Панель управления хрупкая и маленькая. С низкой степенью IP
Панель управления дорогая.
Внешний пульт управления
Преимущества
Возможность отнесения пульта управления на расстояние до 50 метров
Более надёжное исполнение корпуса и органов управления чем у панели управления
Модульность пульта управления. В случае выхода из строя одной кнопки, переключателя или потенциометра, необходимо заменить только его.
Более высокая по сравнению с панелью управления или даже со всем ПЧ степень защиты IP.
Невысокая стоимость и свободная доступность как всего пульта управления, так и его комплектующих.
Интеграция в локальную схему управления. Внешний пульт может быть частью кнопочной станции с аварийной остановкой, световой индикацией, блокировками — это повышает безопасность и наглядность.
Недостатки
Ограниченные функции управления и мониторинга. Максимально панель состоит из 4 органов управления или индикации.
Невозможность параметрирования ПЧ.
Однозначно на этот вопрос ответить нельзя, так как видно, что выбор панели управления или внешнего пульта управления зависит от условий, которые есть у заказчика.
Поэтому мы уверены, что читатель может принять это решение самостоятельно, а в помощь ему прилагаем таблицу ключевых отличий между этими решениями.Ключевые отличия по параметрам
|
Параметр |
Штатная панель |
Внешний пульт |
|
Доступность |
Только у шкафа с ПЧ |
В любой удобной точке (до 50 м кабелем) |
|
Функциональность |
Полный доступ к параметрам, кодам ошибок, журналу событий |
Часто — только пуск/стоп, реверс, задание частоты потенциометром |
|
Безопасность |
Требует открытия дверцы шкафа (риск контакта с токоведущими частями) |
Может включать аварийную остановку, защитные кожухи, пломбировку |
|
Стоимость |
Включена в стоимость ПЧ |
Дополнительные затраты на пульт, кабель, монтаж |
|
Надёжность |
Зависит от условий шкафа; при частых открываниях — износ петель/замков |
Дополнительные затраты на пульт, кабель, монтаж |
|
Гибкость решения |
Ограничена конструкцией ПЧ |
Можно адаптировать под задачу: добавить кнопки, индикаторы, блокировки |
Примеры типовых решений
- Насосная станция в шкафу: штатная съёмная панель + внешний пульт с потенциометром и кнопкой «Аварийный стоп» у входа в помещение.
- Конвейер в цехе: внешний пульт на колонне рядом с лентой (пуск/стоп, задание скорости) + штатная панель в шкафу для наладки.
- Вентилятор в венткамере: только штатная панель (пуск/останов редко, диагностика важна).
Также компания INSTART в рамках ИПР (индивидуальные проектные решения) предлагает создание внешнего пульта управления на основе ЖК панели заданного размера. Данная панель подключается к ПЧ по протоколу и предоставляет полный доступ к настройке и мониторингу ПЧ. На панели может быть создана графическая оболочка, которая визуализирует управление производственным процессом.
Внешний пульт управления на основе ЖК панели объединил в себе преимущества штатной панели и внешнего пульта управления.
В данной статье мы рассмотрели различные варианты управления частотным преобразователем. Окончательный выбор зависит от вашего технологического процесса.
