Защитное покрытие печатных плат — это эффективный способ герметизации и защиты платы от воздействия влаги, пыли, агрессивных химических веществ и механических повреждений.
- C2 — низкая агрессивность среды;
- C3 — средняя агрессивность среды.
Разберём разницу подробно.
Характеристики сред
C2 (низкая агрессивность):
- Типичные условия: сельская местность, малые города, неотапливаемые помещения с возможной конденсацией влаги (склады, спортзалы, навесы).
- Состав атмосферы: незначительное загрязнение, низкое содержание диоксида серы (SO2 < 5 мкг/м³).
- Потери металла: 1,3–25 мкм в год.
C3 (средняя агрессивность):
- Типичные условия: городские и промышленные районы с умеренным загрязнением, прибрежные зоны с малым содержанием солей, производственные помещения (пищепром, прачечные, пивоварни).
- Состав атмосферы: умеренное загрязнение диоксидом серы (SO2=5–30 мкг/м³) или небольшое воздействие хлоридов.
- Потери металла: 25–50 мкм в год.
Требования к покрытиям
Из-за разной агрессивности сред покрытия C2C и C3C отличаются по:
1. Типу материалов:
- C2C: часто используют более простые и экономичные покрытия — например, алкидные (AK) или акриловые. Они обладают хорошей адгезией и подходят для умеренных условий.
- C3C: предпочтительны более стойкие системы, например:
- эпоксидные грунты (EP) — обеспечивают высокую химическую стойкость и прочность;
- полиуретановые финишные покрытия (PUR) — дают хорошую атмосферостойкость и сохраняют цвет.
2. Толщине системы:
- C2C: общая толщина покрытия обычно составляет 120–200 мкм.
- C3C: требуется большая толщина — 200–320 мкм (в зависимости от требуемого класса долговечности).
3. Структуре системы (слоям):
- C2C: может быть достаточно однослойного или простого двухслойного покрытия (например, грунт + финиш на алкидной основе).
- C3C: чаще применяют многослойные системы:
- грунтовочный слой (часто эпоксидный или цинкнаполненный для лучшей защиты);
- промежуточный слой (для увеличения барьерных свойств);
- финишный слой (полиуретановый для УФ-стойкости и декоративности).
4. Классу долговечности:
- Для C2C часто выбирают класс L (низкая долговечность, до 7 лет), так как условия менее агрессивны.
- Для C3C чаще ориентируются на класс M (средняя долговечность, 7–15 лет) или даже H (высокая долговечность, 15–25 лет), особенно для ответственных конструкций.
5. Испытаниям и сертификации:
Краткий итог в таблице
|
Параметр |
C2C |
C3C |
|
Среда |
Низкая агрессивность (сельская местность, склады) |
Средняя агрессивность (город, промзона, побережье) |
|
Потери стали |
1,3–25 мкм/год |
25–50 мкм/год |
|
Типичные материалы |
Алкидные, акриловые |
Эпоксидные грунты + полиуретановые финиши |
|
Толщина |
120–200 мкм |
200–320 мкм |
|
Структура |
1–2 слоя |
2–3 слоя (грунт + промежуточный + финиш) |
|
Долговечность |
До 7 лет (класс L) |
7–25 лет (классы M/H) |
|
Испытания |
Менее строгие (240 ч по ISO 12944-6) |
Более строгие (до 1000 ч по ISO 12944-6) |
Вывод
Покрытие C3C рассчитано на более жёсткие условия эксплуатации, чем C2C. Оно толще, многослойнее и использует более стойкие материалы, чтобы противостоять повышенной коррозии в городской, промышленной или прибрежной среде.
В современной практике можно сделать вывод что для оборудования, произведённого в Китае, стандартном является тип покрытия С2С. Также очень часто на платах встречаются места без всякого покрытия. Это не брак, а нормальное явление, потому что качество покрытия, покрываемая площадь и тип покрытия соответствуют производственным стандартам, принятым в Китае. Данные стандарты отличаются от Европейских.
Компания INSTART осуществляет дополнительное покрытие плат любого поставляемого оборудования по стандарту С3С. Данная процедура производится по заказу клиента на производстве, расположенном в г. Санкт-Петербург. Устройство полностью разбирается, платы покрываются лаком или компаундом, после чего высушиваются. Далее происходит полная сборка изделия и прохождение полного цикла тестовых испытаний. После чего изделие упаковывается и направляется на склад для отгрузки клиенту.

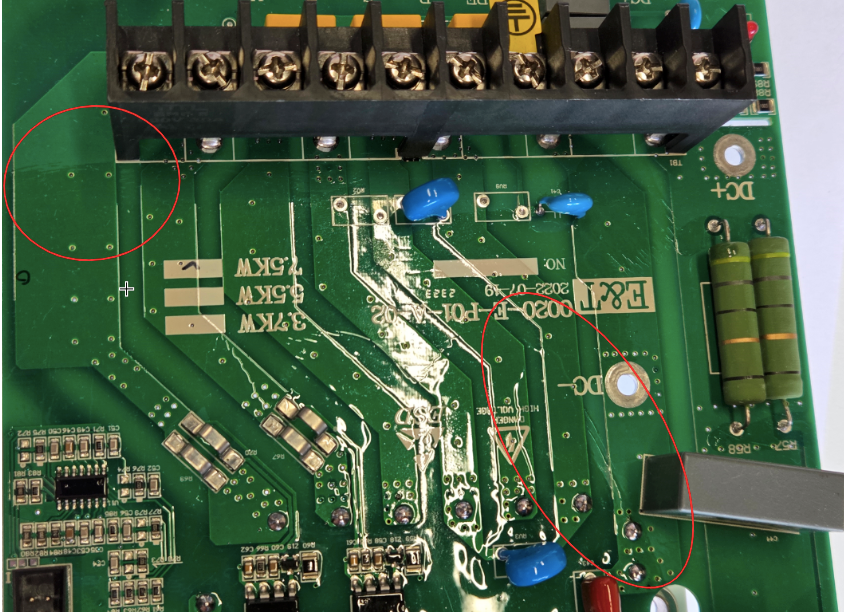

Представляем вашему вниманию плату с покрытием С2С. Это базовое покрытие плат внутри приборов произведённых в Китае и поставляющихся в Россию не только в INSTART, но и практически всем поставщикам.
На фото хорошо видны границы нанесения лака.

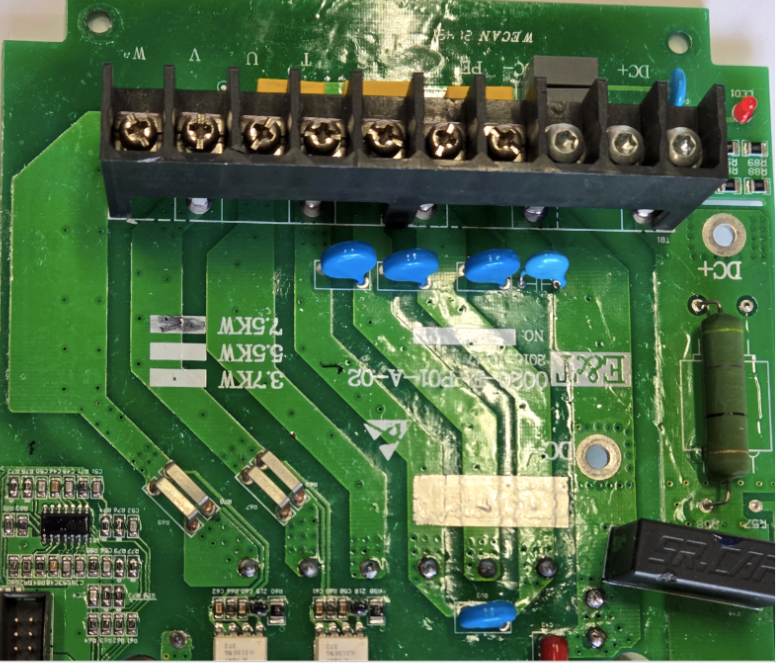

При дополнительном покрытии лаком в компании INSTART вы получаете плату полностью покрытую лаком.

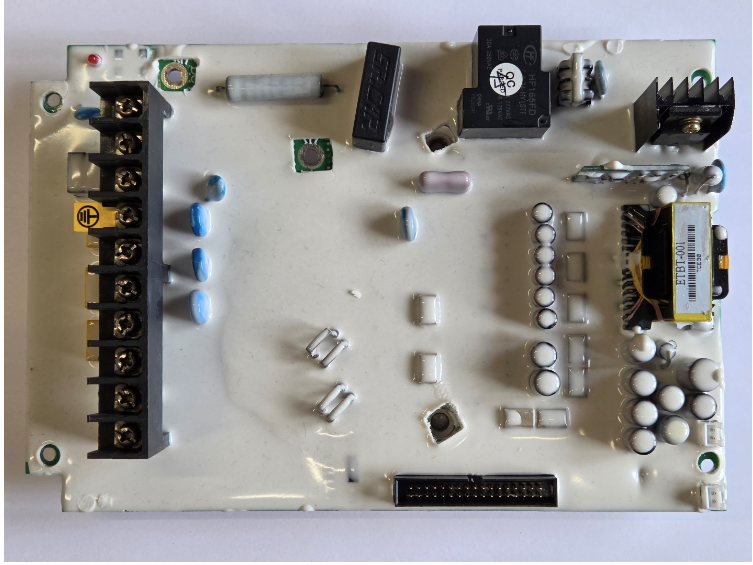

При заказе дополнительного покрытия плат компаундом вы получаете изделие с платами внутри полностью покрытыми компаундом.
Хочется обратить внимание, что покрытие плат лаком или компаундом никак не влияет на степень защиты IP устройства. Потому что этот параметр относится к корпусу изделия.
Покрытие плат лаком или компаундом может проводиться и в устройствах со степенью защиты IP54 или IP55, расширяя защиту оборудования в целом.
