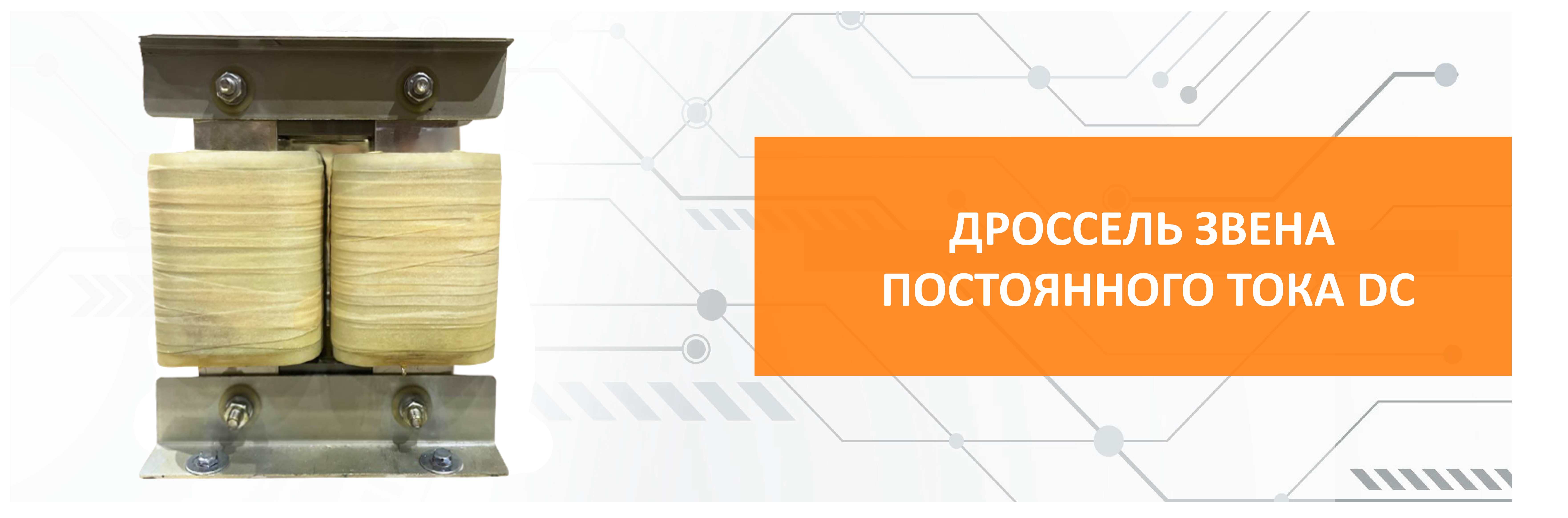

Дроссель звена постоянного тока DC

ДЛЯ ЧЕГО НУЖЕН ДРОССЕЛЬ DC?

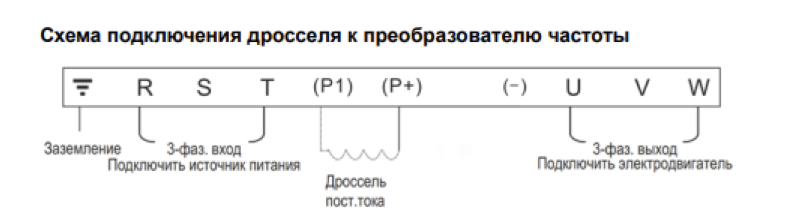

Дроссели звена постоянного тока устанавливается в звене постоянного тока и по типу исполнения бывают двух типов встроенные и внешние. Символ «F» на конце модели преобразователя частоты согласно системе обозначений означает, что дроссель постоянного тока - встроенный. Внешние дроссели DC могут подключаться в зависимости от серии и типоразмера согласно схеме подключения:

Дроссели звена постоянного тока в звене постоянного тока обеспечивают увеличение времени нарастания тока за счет внутреннего индуктивного сопротивления. В итоге сглаживаются пульсации сетевого тока и как следствие — возрастает инерционность звена постоянного тока. При этом на выходе ПЧ более стабильный синусоидальный ШИМ-сигнал.

Дроссели звена постоянного тока рекомендуется использовать:

1. В преобразователях средней и большой мощности эксплуатируемых в тяжелых применениях.
2. Для увеличения срока службы конденсаторов во всех мощностях.

Дроссели звена постоянного тока DC выбираются по току.

Параметр	Дроссель постоянного тока
Диапазон мощности, кВт	315 ~ 400
Рабочее напряжение, В	530 – 600 VDC
Номинальный ток, А	1000
Максимальный ток, А	1,5 х Iн (60с)
Способ охлаждения	Естественное воздушное

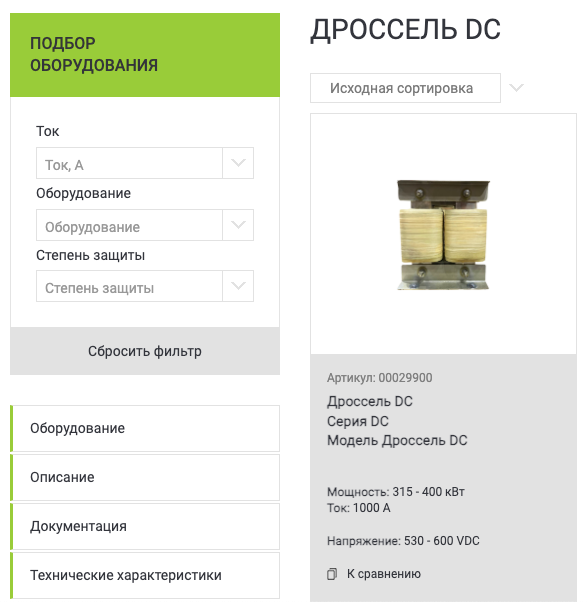

Дроссель звена постоянного тока можно выбрать с помощью фильтра на нашем сайте.

Для этого нужно выбрать ток.

ПОДОБРАТЬ ДРОССЕЛЬ DC
