Как выбрать устройство плавного пуска по шильде электродвигателя
Подключение устройства плавного пуска электродвигателя позволяет управлять запуском, работой и торможением электромотора, а также значительно снизить пусковые токи. Использование устройства дает возможность линейно наращивать напряжение, которое подается на двигатель, тем самым предотвращая ускоренное изнашивание реле и других элементов механизма, а также увеличивая срок эксплуатации оборудования.
Для правильного подбора Устройства Плавного Пуска (УПП), необходимо пройти 4 простых шага.
Шаг 1. Условия эксплуатации
Степень защиты, внешние условия.
Шаг 2. Параметры электродвигателя
Мощность (кВт), номинальный ток (А), напряжение на входе (В), частота питающей сети (Гц)
Шаг 3. Условия технологического процесса
Коэффициент нагрузки, длины силовых кабелей, качество и напряжение сети, способ подключения электродвигателя к УПП («в линию» или «внутри треугольника»)
Шаг 4. Функции УПП, дополнительное оборудование, аксессуары, опции
Способ управления УПП (вручную с панели, интегрирование в имеющуюся систему
(с клемм, сетевые протоколы)) и т.п.
Удлинительный кабель для панели, покрытие лаком или компаундом печатных плат
Давайте рассмотрим шаги выбора УПП более подробно.
Шаг 1. Условия эксплуатацииНа этом этапе нам нужно определить УПП с какой степенью защиты от внешних воздействий нам требуется.
Расшифровки степеней защиты: Первая цифра после IP – защита от пыли, вторая – защиты от влаги
Какие внешние условия будут на месте установки УПП.
Стандартные УПП Инстарт рассчитаны на следующие внешние условия: Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности.
Температура окружающего воздуха - в интервале от -30 до +55°С
Влажность воздуха - не более 90%, без конденсата.
Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли.
Вибрации не должны превышать 0.5 G
Если технические характеристики УПП Инстарт не выполняют заявленные требования по условиям эксплуатации,
то необходимо применение опций или дополнительного оборудования, для того, чтобы привести их в соответствие с этими условиями.
Шаг 2. Параметры электродвигателя

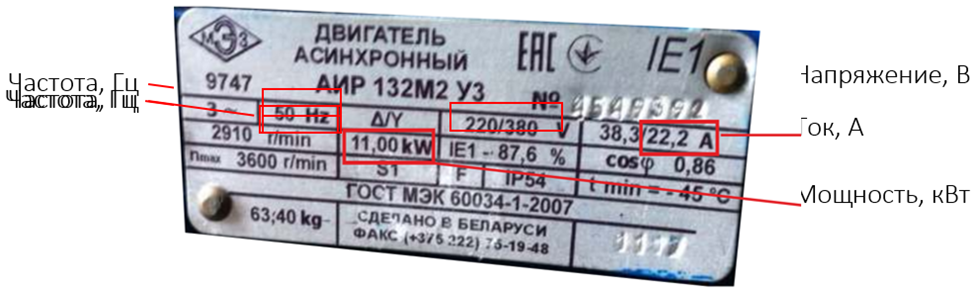

Параметры электродвигателя получаем с шильда электродвигателя. Нас интересуют напряжение, ток, мощность, частота питающей сети.
Шаг 3. Условия технологического процесса
Определяем частоту пусков (Fn) электродвигателя в час:
От 1 до 20 пусков в час – это нормальный режим: Fn = 1
Формула подбора: УППном.ток ≥ Двигатель ном.ток х Кн
Где Fn – частота пусков; Кн – коэффициент нагрузки
Рассмотрим пример:
Если Кн = 1.0, то подбор: SSI-11/23-04 или SBI-11/23-04 или SNI-11/23-04 или SBIM-11/22-04
Если Кн = 1.2, то подбор: SSI-15/30-04 или SBI-15/30-04 или SNI-15/30-04 или SBIM-15/30-04
От 20 до 30 пусков в час – это тяжелый режим: Fn = 1.2
Формула подбора: УППном.ток ≥ Двигатель ном.ток х Fn х Кн
Подбор модели УПП на 20% выше мощности двигателя
Рассмотрим пример:
Если Кн = 1.0, то подбор: SSI-15/30-04 или SBI-15/30-04 или SNI-15/30-04 или SBIM-15/30-04
Если Кн = 1.2, то подбор: SSI-18,5/37-04 или SBI-18,5/37-04 или SNI-18,5/37-04 или SBIM-18,5/37-04
Также необходимо определить схему подключения УПП, «в линию» или «внутри треугольника», качество и напряжение сети (400В или 690В) и длины кабельных линий.
Шаг 4. Функции УПП, дополнительное оборудование, аксессуары, опции
В зависимости от технологических условий подобрать устройство с удовлетворяющими параметрами:
- Например: по способу управления (вручную с панели или интегрирование в имеющуюся систему (с клемм, с помощью сетевых протоколов)) и т.п.
- Необходимость удлинительных кабелей для выноса панели на дверцу в случаях установки в шкаф, покрытие лаком или компаундом печатных плат для защиты от пыли и т.д.
Несколько полезных советов для подбора УПП:
Учитывайте напряжение и возможности сети.Если планируется использование устройств плавного пуска при тяжелых нагрузках, то необходимо выбирать модели с номинальным током на одну ступень выше, чем необходимо.
Учитывайте требуемый функционал УПП (количество входов/выходов, варианты запуска и т.д.)
для решения поставленной задачи.
Помните, что устройство плавного пуска не осуществляют реверс двигателя, а помогают плавно запускать и приостанавливать вращение двигателя.
Если частота пусков свыше 30 раз в час стоит рассмотреть для подбора преобразователь частоты,
т.к. выбор более мощной модели УПП не всегда сможет решить проблему, разница в цене не значительная и по функциональности преобразователь частоты выше.
