Моторный дроссель IMF

ДЛЯ ЧЕГО НУЖЕН МОТОРНЫЙ ДРОССЕЛЬ?

Моторный дроссель включается в цепи питания электродвигателя на выходе преобразователя частоты.

Основными параметрами моторного дросселя являются индуктивность и номинальный ток.

Более подробно модельный ряд и технические характеристики представлены в руководстве по эксплуатации.

Необходимость применения моторного дросселя обусловлена принципом работы ПЧ. На выходе преобразователя стоят силовые транзисторы, которые работают в ключевом режиме. При этом образуются прямоугольные импульсы, приближающие действующее напряжение по форме к синусоиде за счет изменения длительности. Моторный дроссель снижает высшие гармоники выходного напряжения частотного преобразователя и делает ток питания двигателя практически синусоидальным, минимизируя высокочастотные токи. Это повышает коэффициент мощности привода и позволяет уменьшить потери в электродвигателе. Кроме того, из-за высших гармоник на выходе ПЧ повышаются емкостные токи, которые могут привести к ощутимым потерям при разных длинах кабельной линии в зависимости от типа кабеля:

Моторный дроссель существенно снижает этот эффект. Данные устройства также устанавливают там, где важно уменьшить помехи, создаваемые кабелем от ПЧ до электродвигателя.

Не менее важным фактором использования моторного дросселя является повышение надежности защиты преобразователя частоты за счет увеличения времени нарастания токов короткого замыкания. Токи КЗ возникают при пробое изоляции электродвигателя или кабельной линии, межвитковых замыканиях в обмотке электродвигателя.

Преимущества от использования моторных дросселей:

1. Снижение риска поломки выходных силовых цепей преобразователя при аварийных ситуациях: пробое изоляции двигателя, коротком замыкании;
2. Уменьшение выбросов напряжения;
3. Снижение уровня шума двигателя;
4. Увеличение срока службы электромотора;
5. Увеличение длины моторного кабеля;
6. Подавление электромагнитных помех;
7. Выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.

Моторные дроссели подбираются по номинальному току электродвигателя.
Не допускается подбор одного моторного дросселя на несколько электродвигателей.

Для упрощения задачи подбора, можно использовать «Таблицу подбора сетевых и моторных дросселей и ЭМС фильтров».

Данная таблица есть в каталогах продукции Instart.

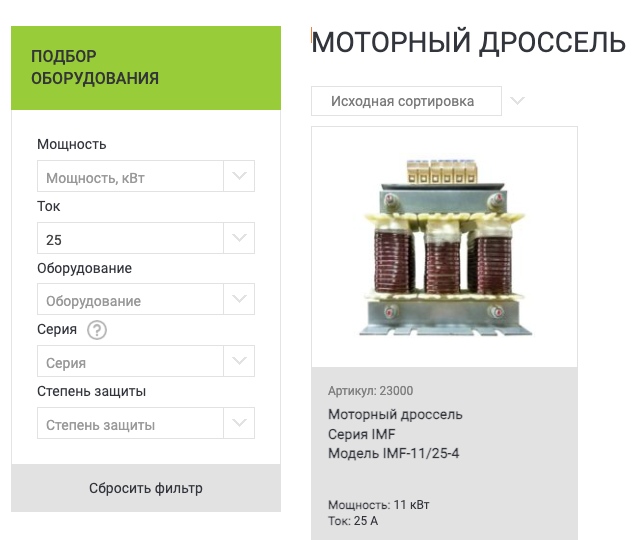

Также моторный дроссель можно выбрать с помощью фильтра на нашем сайте.
