Артикул: 00013800
Тормозной резистор обеспечивает возможность быстрой остановки электродвигателя, в случаях торможения с помощью преобразователя частоты.
В процессе торможения электродвигателя его энергия рассеивается на блоке резисторов, который, в свою очередь, подключен к шине постоянного тока на преобразователь частоты, что дает защиту преобразователю частоты от блокировки по причине перенапряжения.
В процессе торможения электродвигателя его энергия рассеивается на блоке резисторов, который, в свою очередь, подключен к шине постоянного тока на преобразователь частоты, что дает защиту преобразователю частоты от блокировки по причине перенапряжения.
Тормозной резистор необходим в тех случаях, когда:
- необходимо более эффективное торможение
- инерционная нагрузка на электродвигатель
- имеется возможность перенапряжения
Сравнение алюминиевых резисторов (IBRA) и керамических резисторов (IBRC)
| Параметры |
IBRA (Алюминиевые резисторы) |
IBRC (Керамические резисторы) |
| Степень защиты | IP 54 | IP 00 |
| Мощность, Вт | 60-11 000 Вт | 80-3 000 Вт |
| Подключение | провод | шина |
| Сопротивление | 7,5 - 2000 Ом | 3 - 600 Ом |
| Защита от поражения электрическим током | Не требуется | Требуется дополнительная защита |
| Размеры | Компактные размеры | Стандартные размеры |
| ТАБЛИЦЫ ПОДБОРА ТОРМОЗНЫХ РЕЗИСТОРОВ И ТОРМОЗНЫХ МОДУЛЕЙ >> |

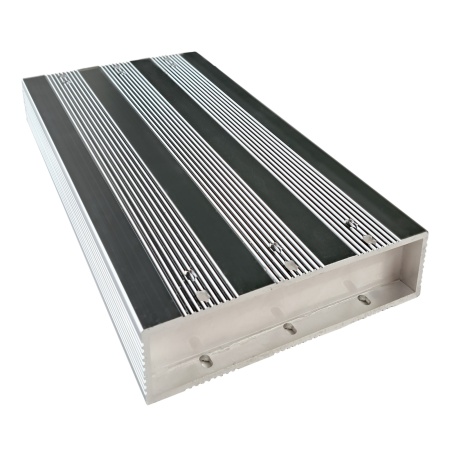

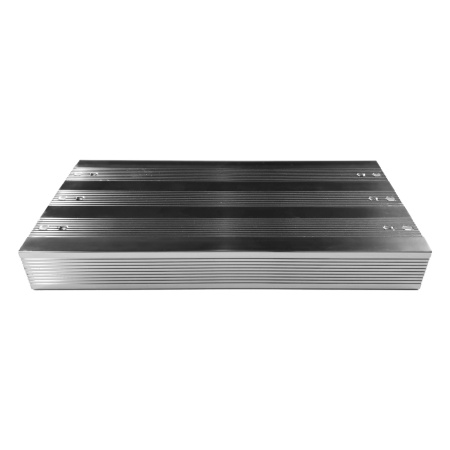

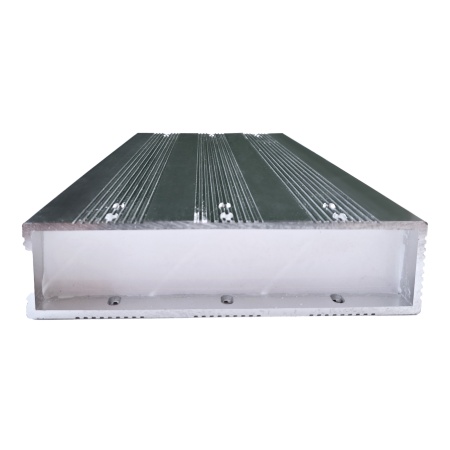

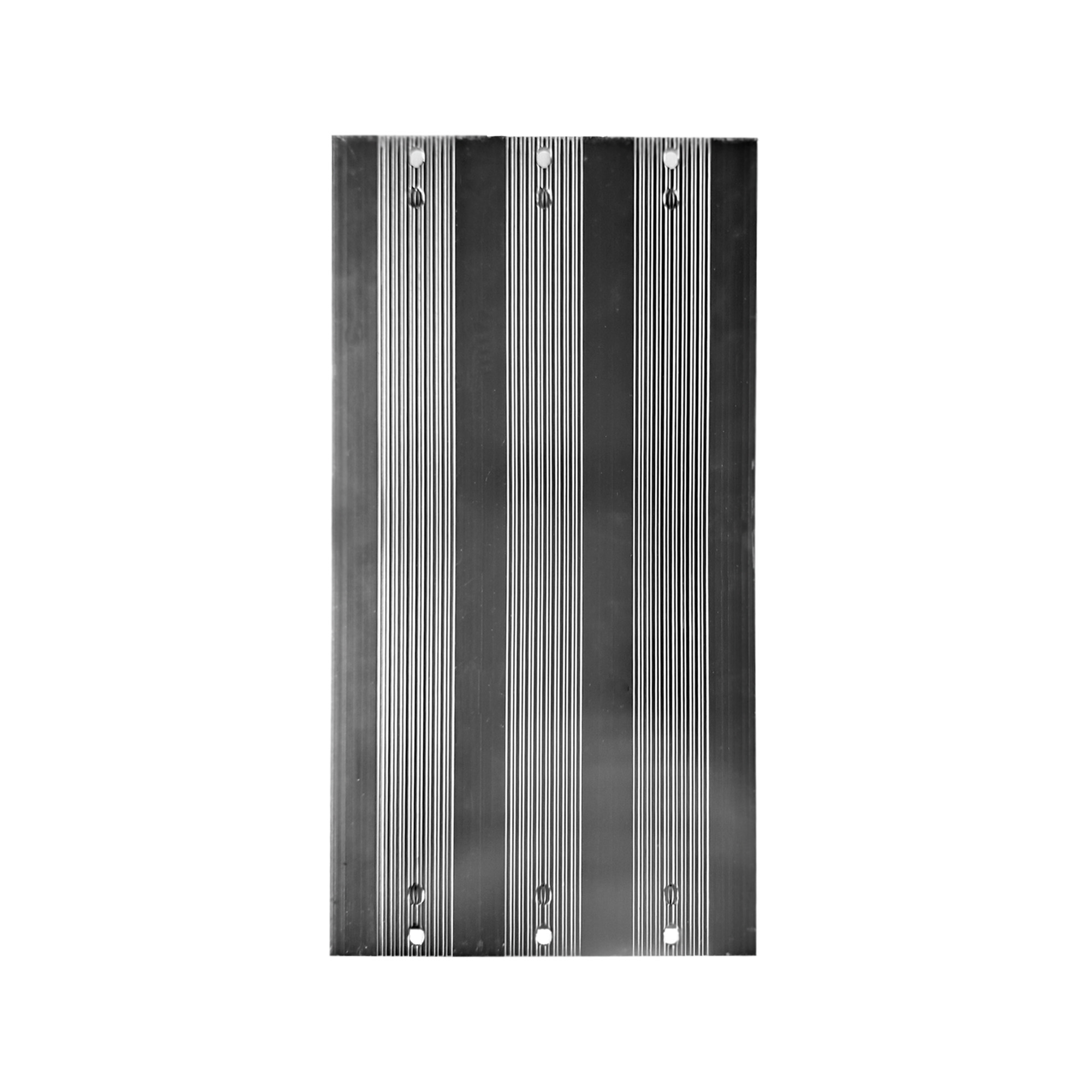

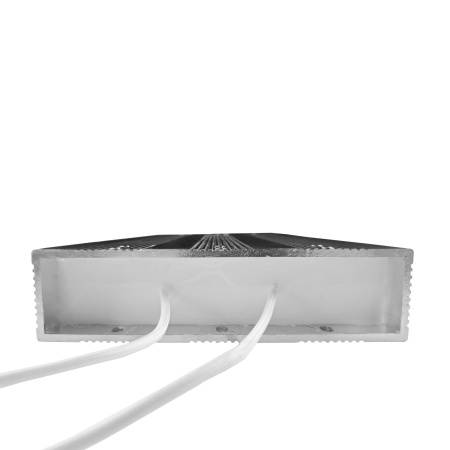

Серия
IBRA
Степень защиты
IP54
Рабочая температура
от -50 до + 50 С
Тип резистора
алюминиевый
Рассеиваемая мощность, кВт
11кВт
Номинальное сопротивление, Ом
33Ом
Ширина, мм
650мм
Высота мм
50мм
Глубина, мм
200мм
Гарантийный срок, месяц
12
