Артикул: 00011000

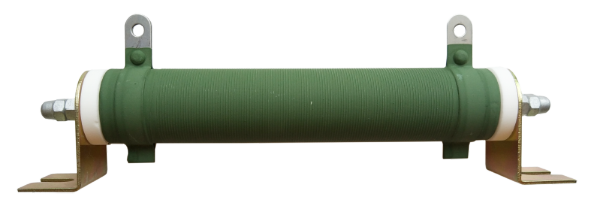

Тормозной резистор обеспечивает возможность быстрой остановки электродвигателя, в случаях торможения с помощью преобразователя частоты.
В процессе торможения электродвигателя его энергия рассеивается на блоке резисторов, который, в свою очередь, подключен к шине постоянного тока на преобразователь частоты, что дает защиту преобразователю частоты от блокировки по причине перенапряжения.
В процессе торможения электродвигателя его энергия рассеивается на блоке резисторов, который, в свою очередь, подключен к шине постоянного тока на преобразователь частоты, что дает защиту преобразователю частоты от блокировки по причине перенапряжения.
Тормозной резистор необходим в тех случаях, когда:
- необходимо более эффективное торможение
- инерционная нагрузка на электродвигатель
- имеется возможность перенапряжения
Сравнение алюминиевых резисторов (IBRA) и керамических резисторов (IBRC)
| Параметры |
IBRA (Алюминиевые резисторы) |
IBRC (Керамические резисторы) |
| Степень защиты | IP 54 | IP 00 |
| Мощность, Вт | 60-11 000 Вт | 80-3 000 Вт |
| Подключение | провод | шина |
| Сопротивление | 7,5 - 2000 Ом | 3 - 600 Ом |
| Защита от поражения электрическим током | Не требуется | Требуется дополнительная защита |
| Размеры | Компактные размеры | Стандартные размеры |
| ТАБЛИЦЫ ПОДБОРА ТОРМОЗНЫХ РЕЗИСТОРОВ И ТОРМОЗНЫХ МОДУЛЕЙ >> |
Серия
IBRC
Степень защиты
IP00
Рабочая температура
от -50 до + 50 С
Тип резистора
керамический
Рассеиваемая мощность, кВт
1.2кВт
Номинальное сопротивление, Ом
75Ом
Ширина, мм
350мм
Высота мм
120мм
Глубина, мм
62мм
Глубина упаковки, мм
100мм
Ширина упаковки, мм
405мм
Высота упаковки, мм
160мм
Вес нетто, кг
2.13кг
Вес брутто, кг
2.3кг
Гарантийный срок, месяц
12
