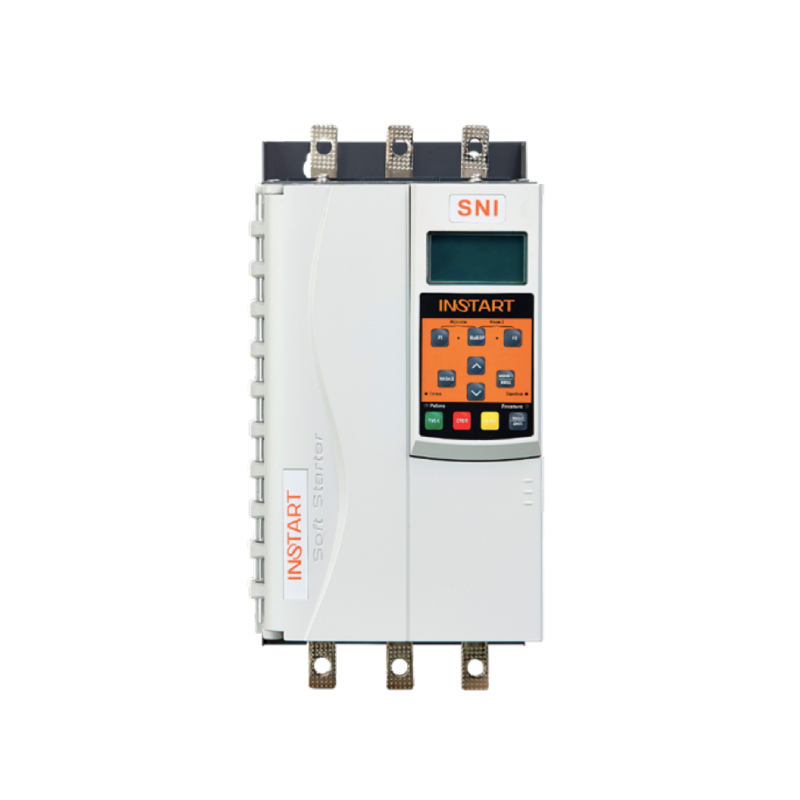

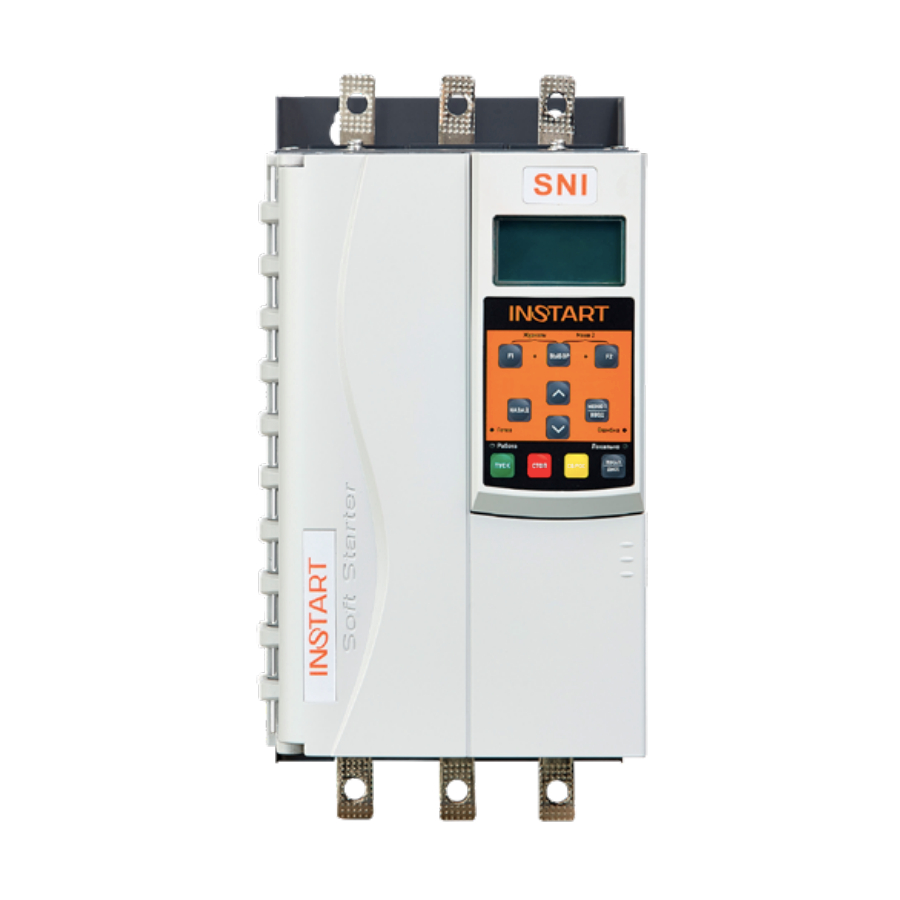

Устройство плавного пуска SNI-15/30-04

Артикул: 00130400
Устройство плавного пуска Серия SNI Модель SNI-15/30-04
Общепром. режим (G):
Мощность: 15 кВт
Ток: 30 А
Напряжение: 3 ~ 380В ± 15%, 50/60Гц

Размеры ШхВхГ – 152, 292, 215

Вес, нетто, кг – 5,2

Доставка до терминала ТК в течение 1-2х рабочих дней с момента получения платежа

Размеры (ш.хв.хг.; мм): 152x292x215

Вес (нетто): 5,2 кг

Вес (брутто): 5,2 кг

К сравнению

42 750 руб.Купить

Запросить скидку
* Не является публичной офертой.
  • Описание серии SNI
  • Технические характеристики
  • Документация
  • Дополнительные опции

Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.

Преимущества устройств плавного пуска INSTART серии SNI

ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно

ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»

РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
• контролируемый запуск/останов электродвигателя в 3 основных режимах;
• электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
• встроенный байпас во всем диапазоне мощностей;
• расширенное количество программируемых входов/ выходов

КОММУНИКАЦИОННЫЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также опционально подключаемого протокола Profibus, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.

МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.

БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП

ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства

Гарантия 2 года

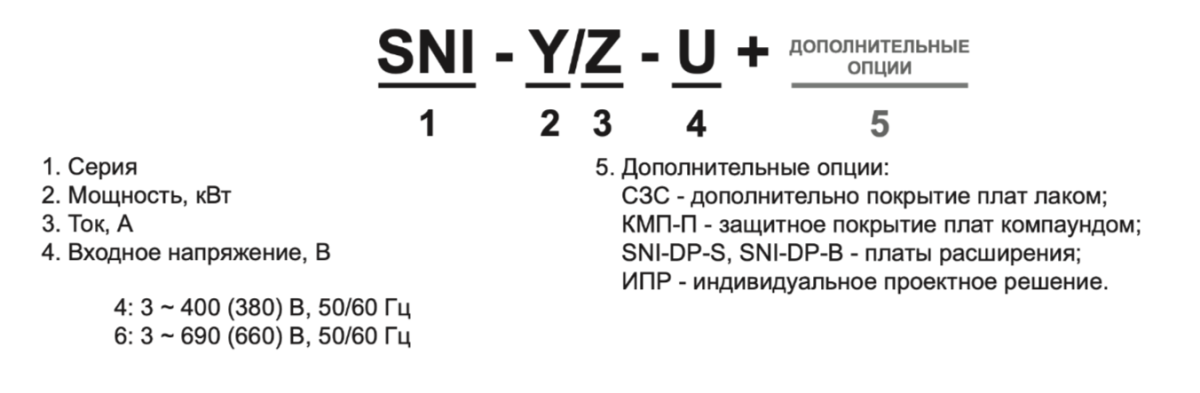

Система обозначения

  1. Серия
  2. Мощность, кВт
  3. Ток, А
  4. Входное напряжение, В
    3 ~ 400 B± 15%, 50/60 Гц
    3 ~ 690 B± 15%, 50/60 Гц
  5. Платы расширения (опция для УПП серии SNI)
  6. Дополнительное защитное покрытие плат лаком
  7. Защитное покрытие плат компаундом


Схема подключения устройств плавного пуска серии SNI

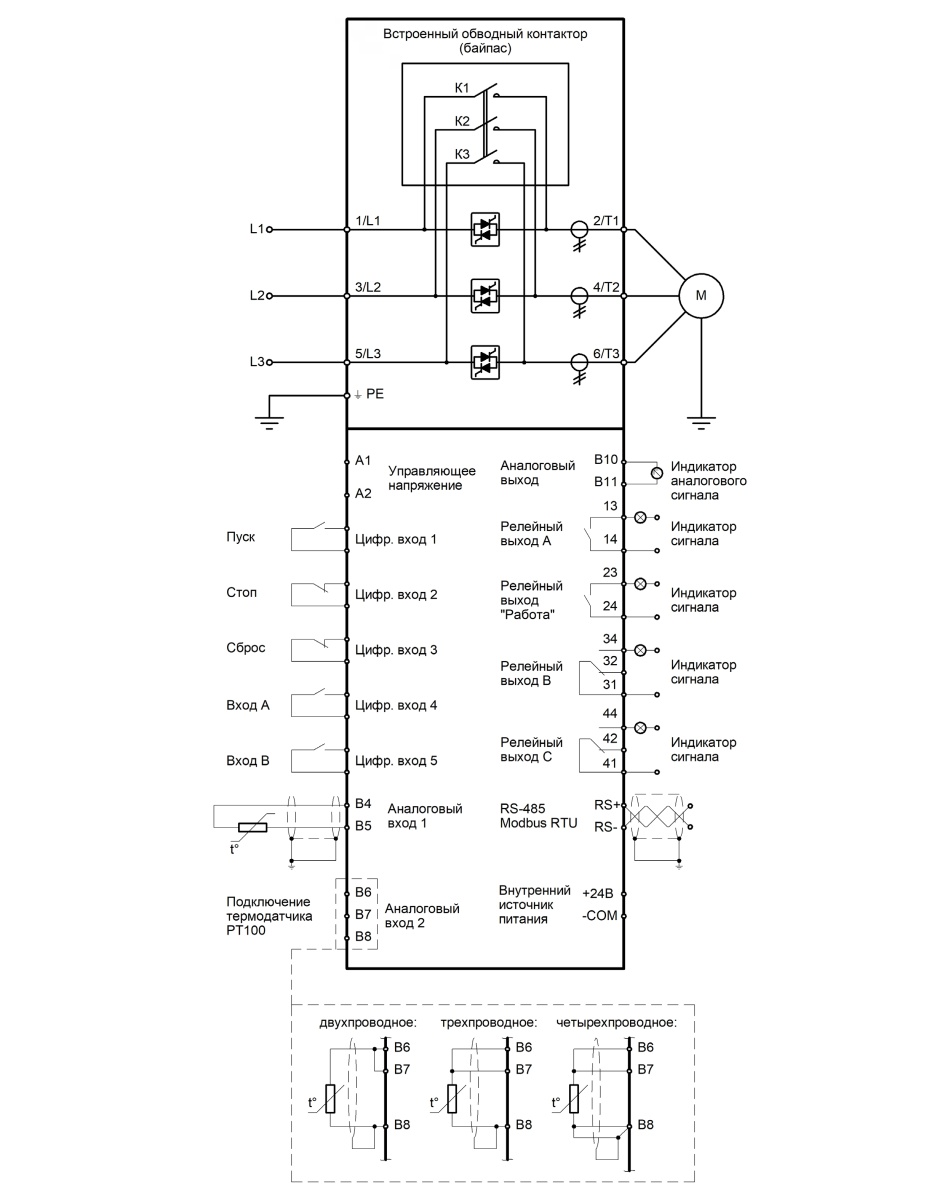

  1. Схема подключения силовой части и клемм управления

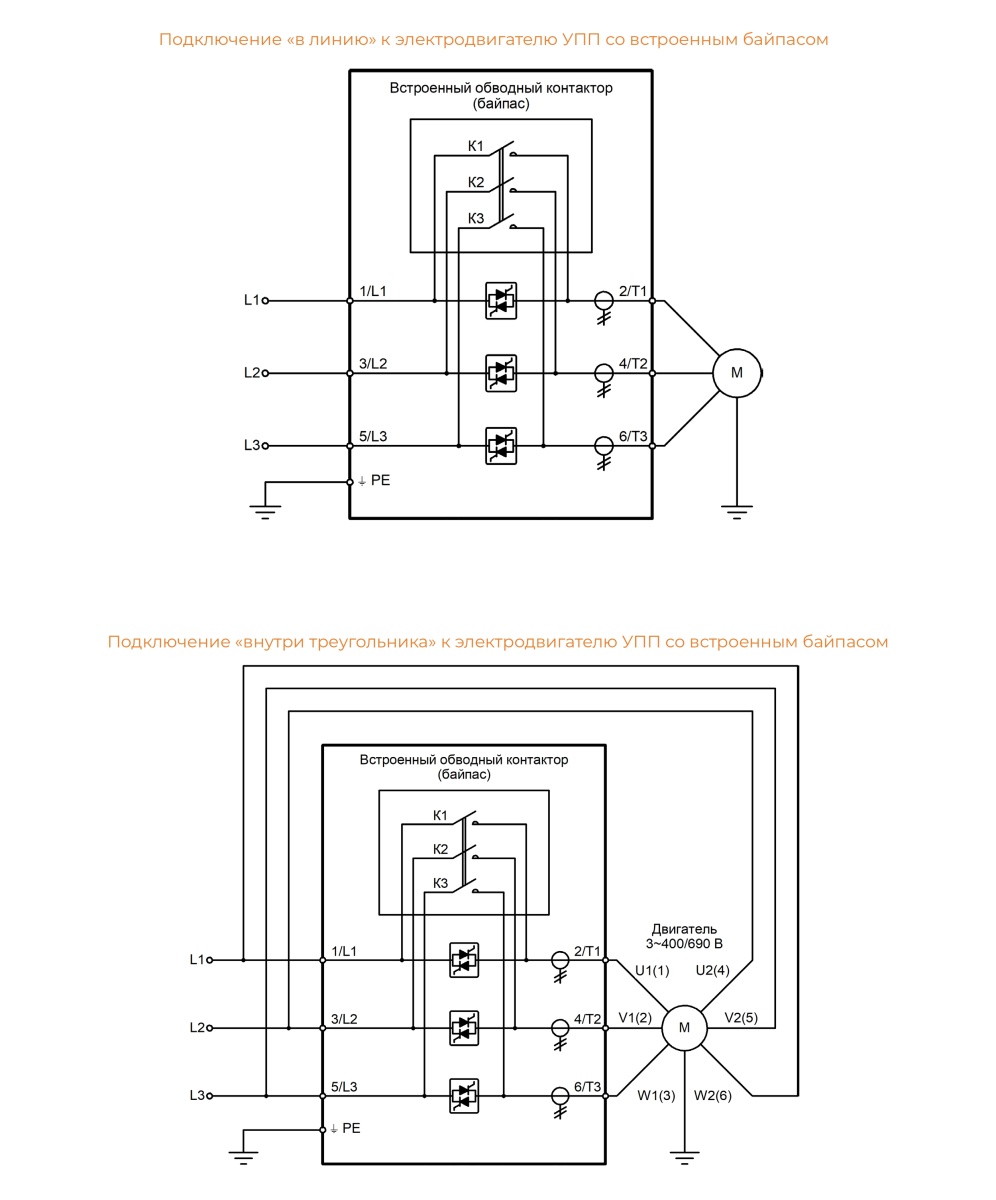

  2. Подключение «в линию» к электродвигателю УПП со встроенным байпасом
  3. Подключение «внутри треугольника» к электродвигателю УПП со встроенным байпасом

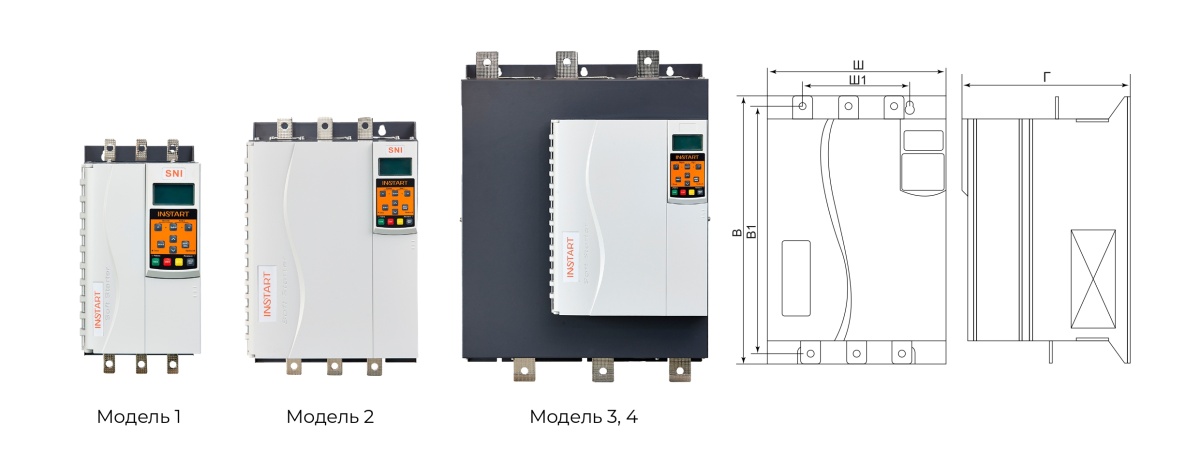

Массогабаритные характеристики устройств плавного пуска серии SNI



Модель Габаритные размеры,мм
Вес (нетто),кг Ш В Г
Напряжение: 3 ~ 400В ± 15%, 50/60Гц
SNI-5.5/13-04 5,2 152 292 215
SNI-7.5/17-04 5,2 152 292 215
SNI-11/23-04 5,2 152 292 215
SNI-15/30-04 5,2 152 292 215
SNI-18.5/37-04 5,2 152 292 215
SNI-22/43-04 5,2 152 292 215
SNI-30/60-04 5,2 152 292 215
SNI-37/76-04 5,2 152 292 215
SNI-45/97-04 5,2 152 292 215
SNI-55/105-04 5,2 152 292 215
SNI-75/145-04 17,5 274 408 260
SNI-90/170-04 17,5 274 408 260
SNI-115/220-04 17,5 274 408 260
SNI-132/255-04 35,5 440 530 290
SNI-160/320-04 35,5 440 530 290
SNI-185/360-04 35,5 440 530 290
SNI-200/380-04 35,5 440 530 290
SNI-220/435-04 35,5 440 530 290
SNI-250/500-04 35,5 440 530 290
SNI-280/580-04 35,5 440 530 290
SNI-320/630-04 35,5 440 530 290
SNI-350/700-04 35,5 440 530 290
SNI-400/820-04 35,5 440 530 290
SNI-450/920-04 65 600 824 393
SNI-500/1000-04 65 600 824 393
SNI-600/1200-04 65 600 824 393
SNI-700/1410-04 65 600 824 393
SNI-800/1600-04 65 600 824 393
Модель Габаритные размеры,мм
Вес (нетто),кг Ш В Г
Напряжение: 3 ~ 690В ± 15%, 50/60Гц
SNI-5.5/13-06 5,2 152 292 215
SNI-7.5/13-06 5,2 152 292 215
SNI-11/13-06 5,2 152 292 215
SNI-15/17-06 5,2 152 292 215
SNI-18.5/23-06 5,2 152 292 215
SNI-22/30-06 5,2 152 292 215
SNI-30/37-06 5,2 152 292 215
SNI-37/43-06 5,2 152 292 215
SNI-45/53-06 5,2 152 292 215
SNI-55/76-06 5,2 152 292 215
SNI-75/97-06 5,2 152 292 215
SNI-90/105-06 5,2 152 292 215
SNI-115/145-06 17,5 274 408 260
SNI-132/170-06 17,5 274 408 260
SNI-160/200-06 17,5 274 408 260
SNI-185/220-06 17,5 274 408 260
SNI-200/255-06 35,5 440 530 290
SNI-220/280-06 35,5 440 530 290
SNI-250/320-06 35,5 440 530 290
SNI-280/350-06 35,5 440 530 290
SNI-320/360-06 35,5 440 530 290
SNI-350/425-06 35,5 440 530 290
SNI-400/500-06 35,5 440 530 290
SNI-450/580-06 35,5 440 530 290
SNI-500/630-06 35,5 440 530 290
SNI-600/700-06 35,5 440 530 290
SNI-700/820-06 35,5 440 530 290
SNI-800/920-06 65 600 824 393
SNI-1000/1200-06 65 600 824 393
SNI-1200/1410-06 65 600 824 393

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.

Параметры Описание
Напряжение питания и диапазон мощностей 400 В ± 15 %, 3 фазы; 5.5 – 800 кВт
690 В ± 15 %, 3 фазы; 5.5 – 1200 кВт
Частота электропитания 50/60 Гц
Применяемые электродвигатели Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков –
Пусковое напряжение 20 – 80 %
Ограничение пускового тока 100 – 600 %
Время пуска 1 – 180 с
Время останова 1 – 180 с
Максимальный рабочий ток 100 – 600 %
Режим пуска Ограничение пускового тока, плавное ограничение пускового тока, адаптивный режим разгона, запуск с рывком
Режимы останова Останов по инерции, останов с линейным снижением напряжения, адаптивный контроль торможением
Наличие обводного контактора (байпас) Встроен
Тип подключения к ЭД “в линию”, “в треугольнике”
Питание платы управления 220-380 В, независимое от силовой части
Встроенный источник питания 24 В
Релейные выходы 4 (250 В АС до 5 А; 30 В DC до 5 А)
Входы управления 5 цифровых/2 аналоговых
Аналоговый выход 0/4…20 Ма
Коммутационный протокол ModBUS RTU (встроен)
ProfiBUS DP (опция)
Функции защиты Полный комплект защит
Степень защиты IP00
Система охлаждения Естественное охлаждение воздухом
Внешние условия Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.
