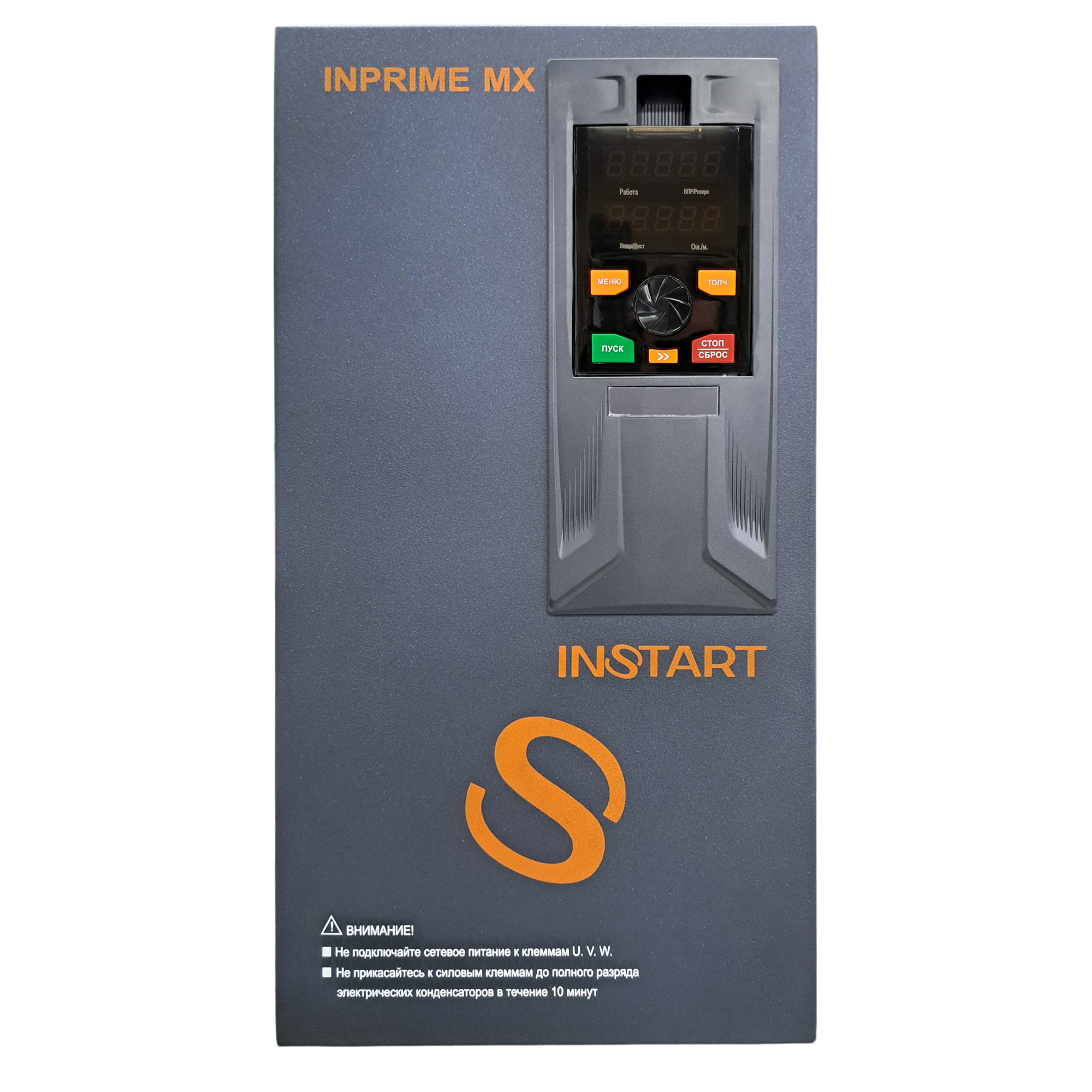

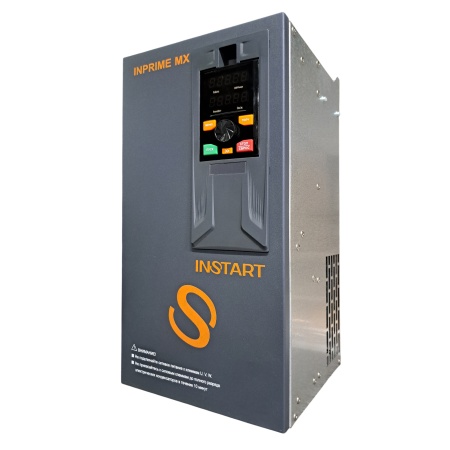

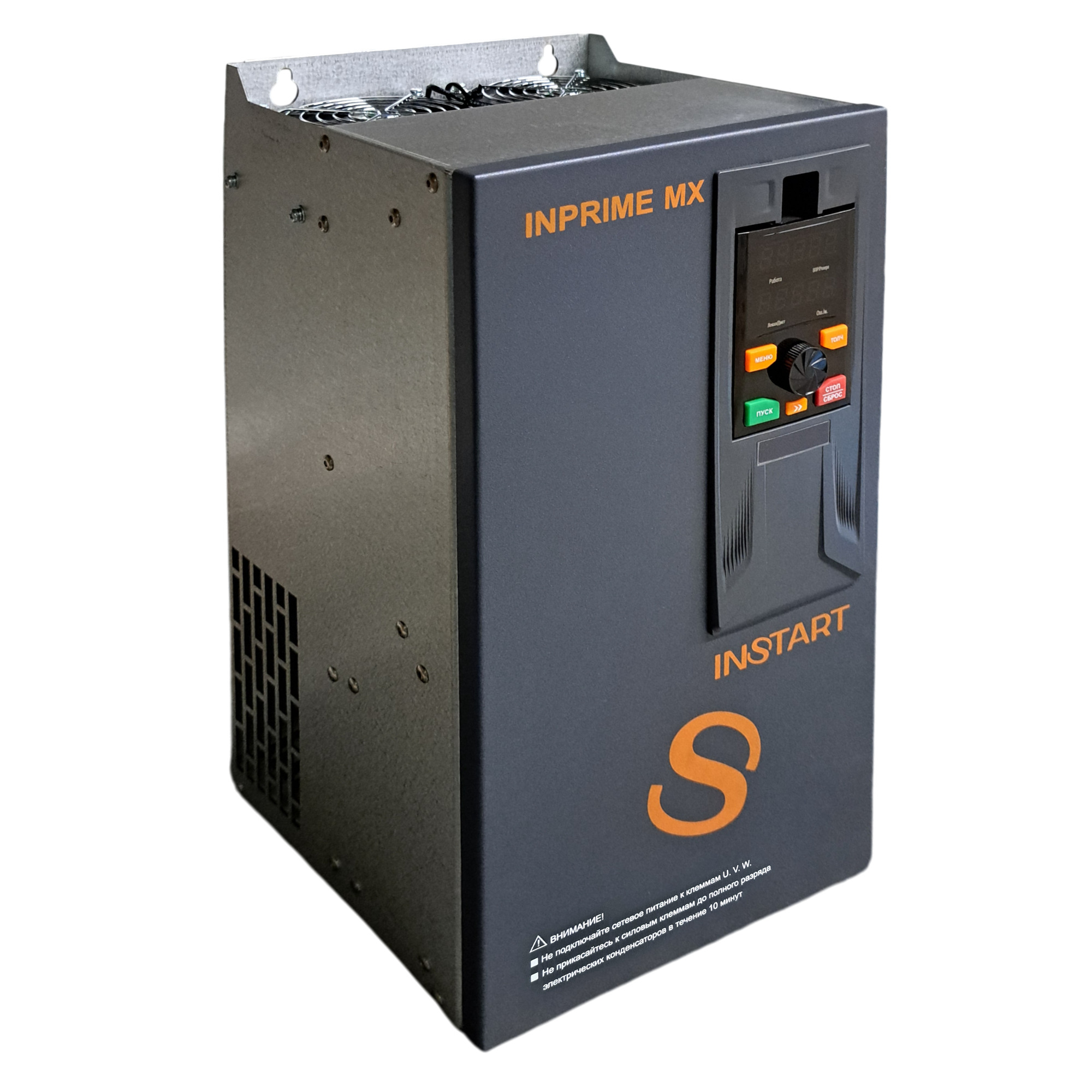

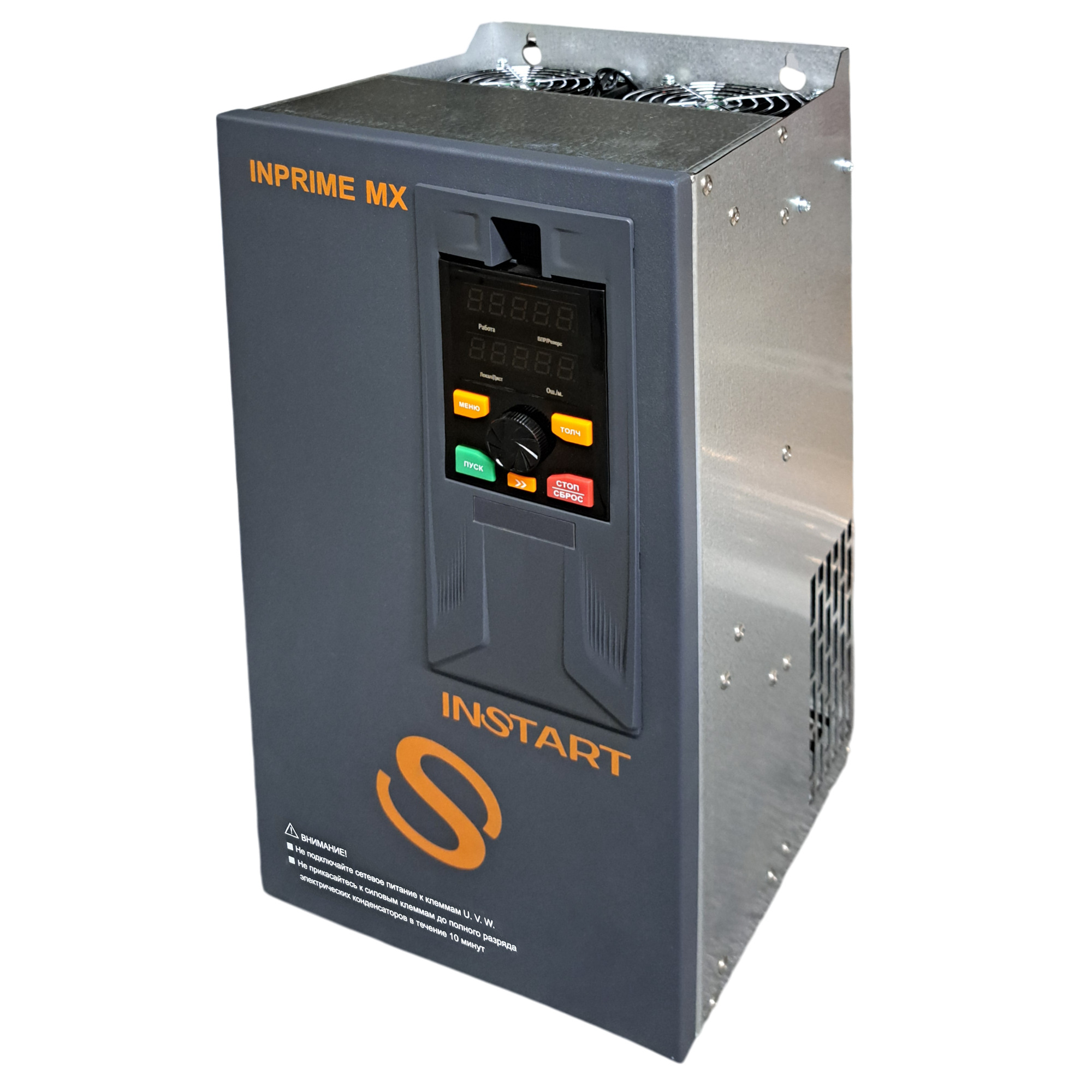

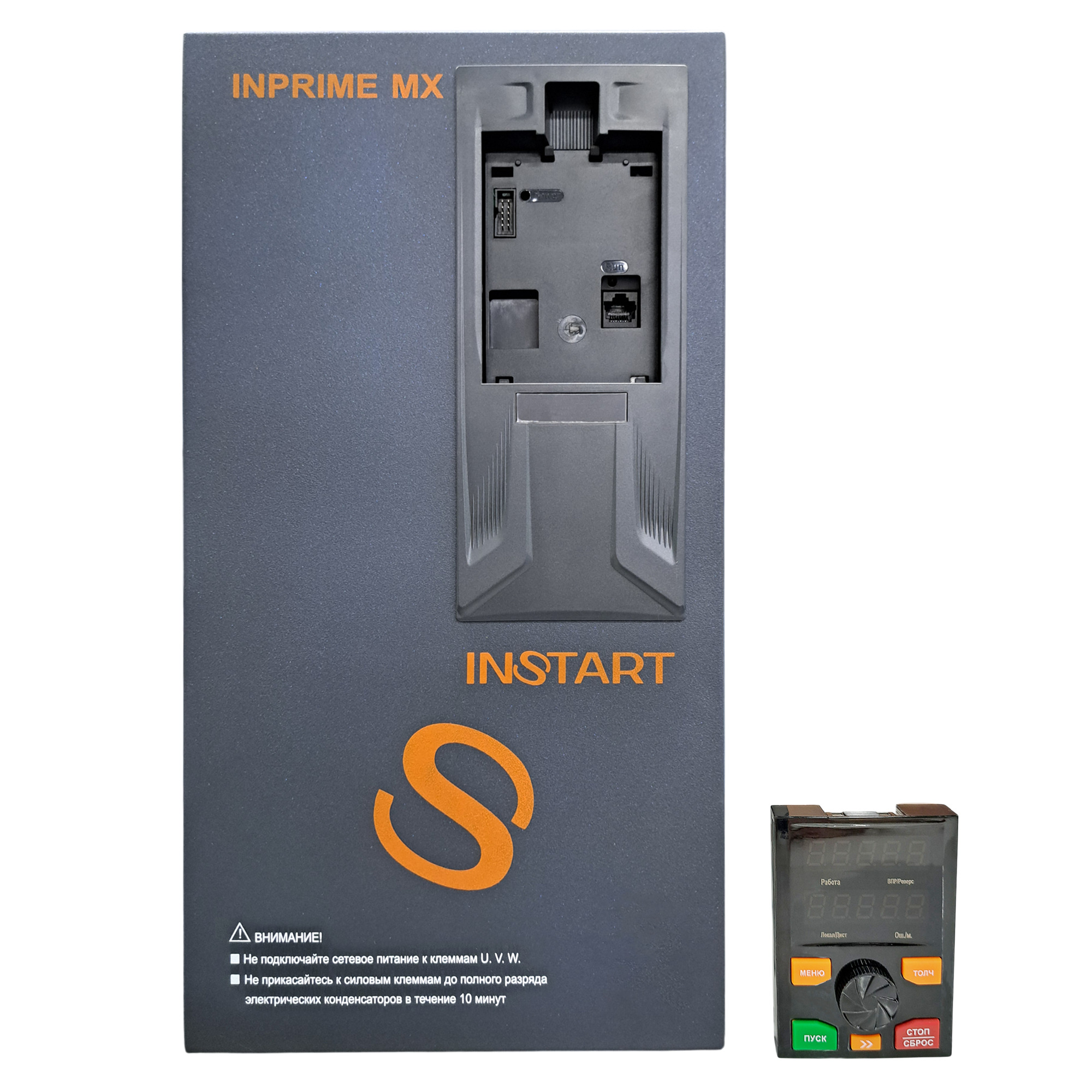

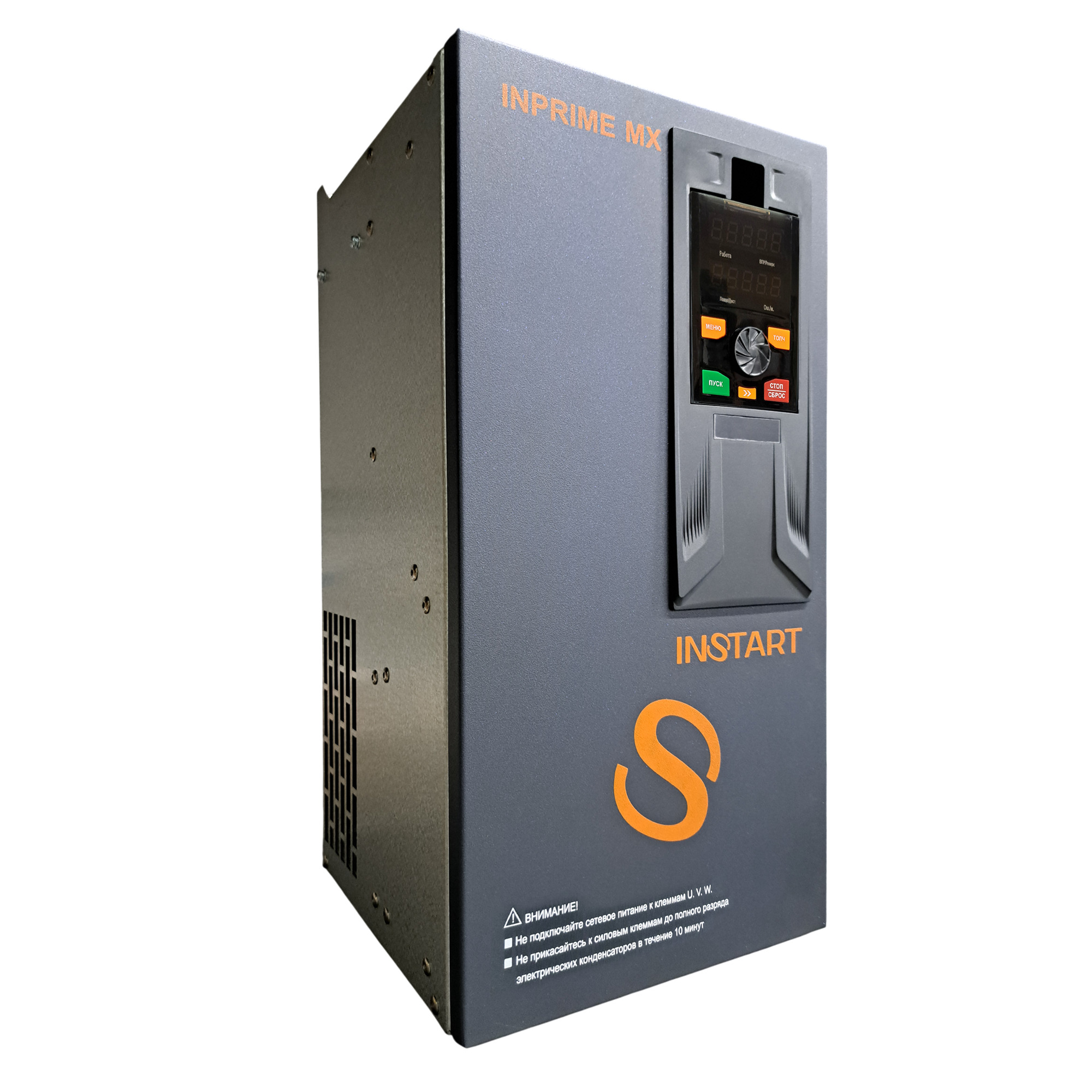

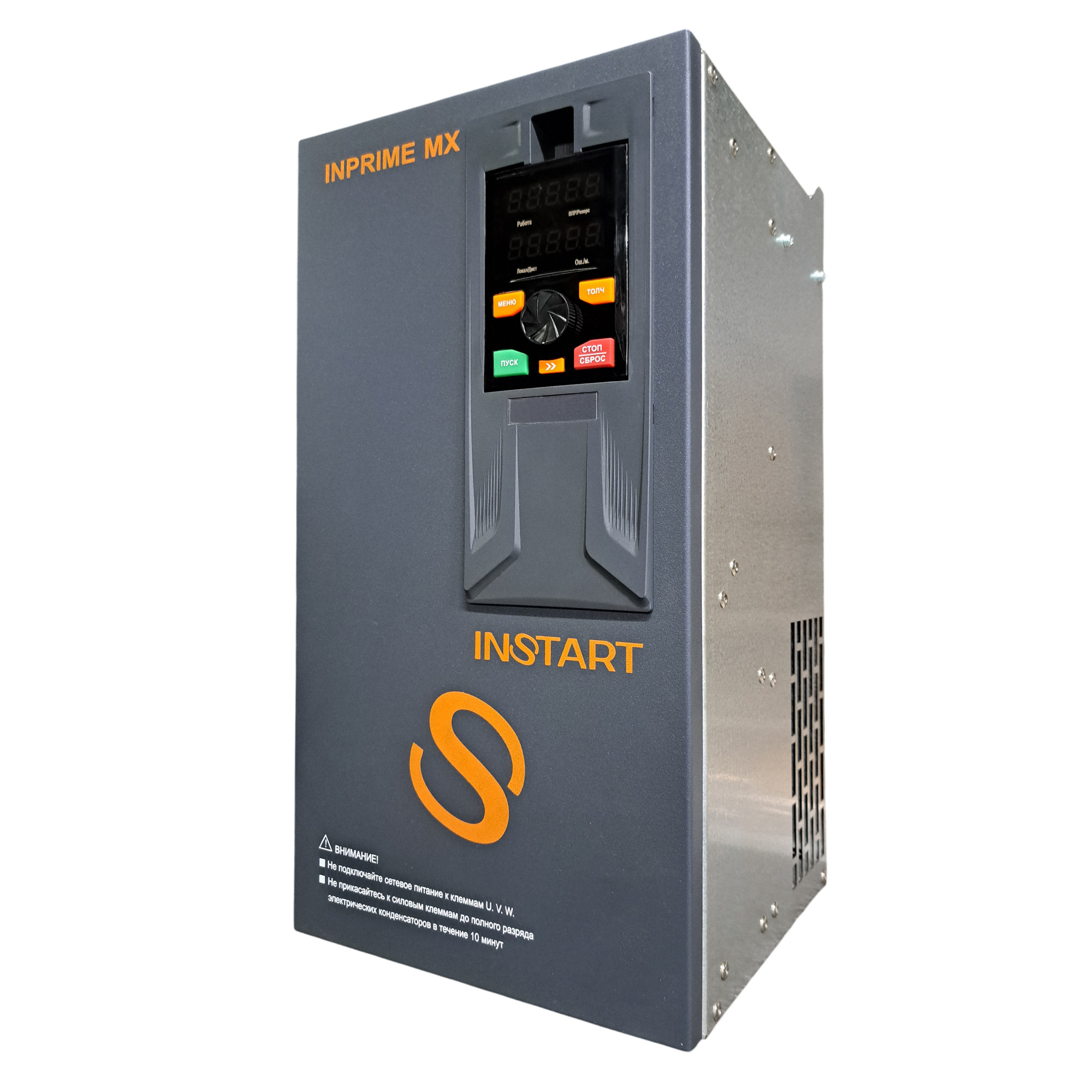

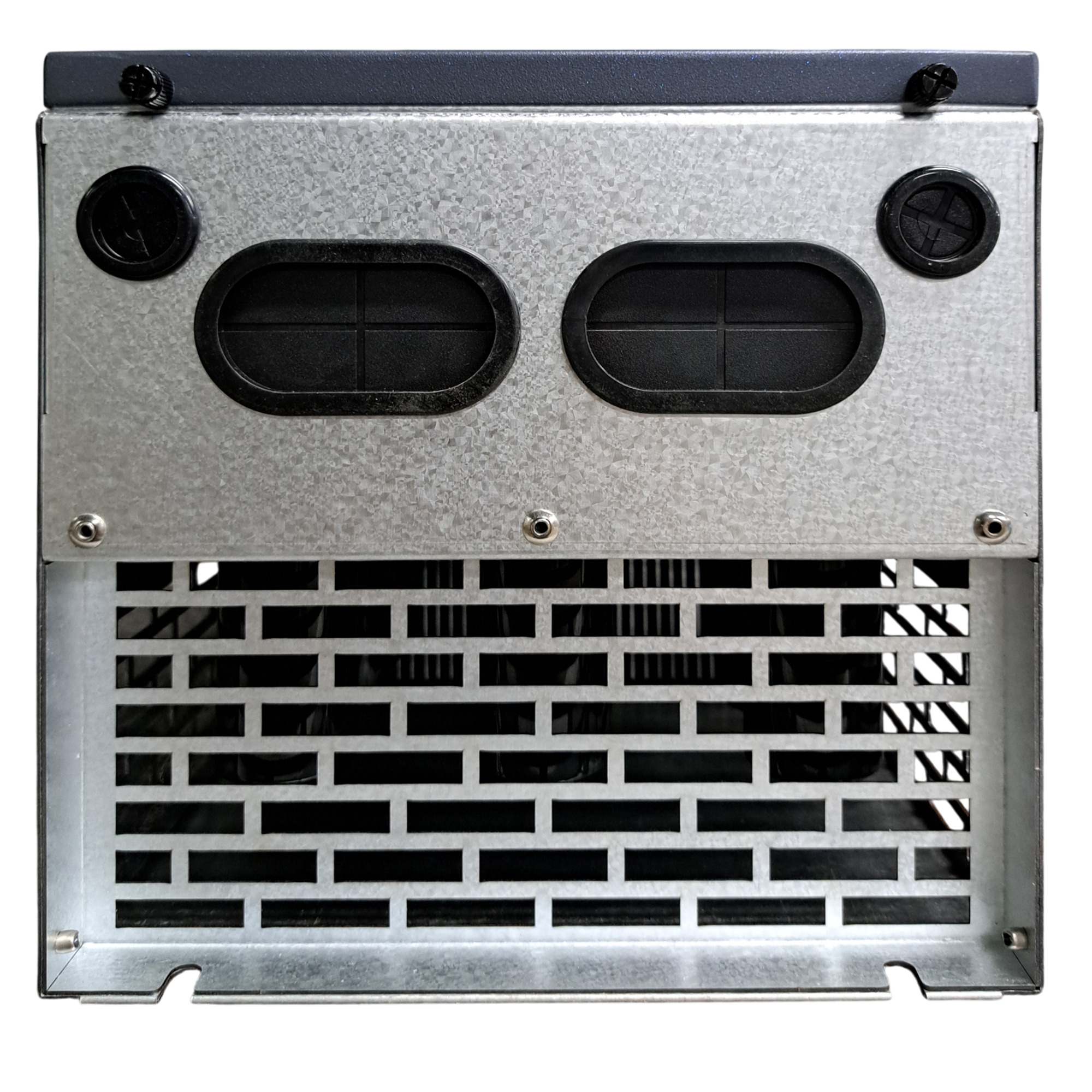

Преобразователи частоты серии INPRIME MX являются заменой европейских брендов, так как обладают расширенным функционалом и поддерживают различные протоколы связи.
Базовая комплектация преобразователя частоты серии INPRIME MX включает монтажную рамку и кабель 2 метра.
Отличительные особенности серии INPRIME MX
ФУНКЦИОНАЛЬНОСТЬ:- Работа с двумя типами электродвигателями: асинхронные и синхронные на постоянных магнитах
- Одновременная работа с тремя платами расширения
- Модульная установка плат расширения
- Поддержка ProfiBUS, ProfiNET, ModBUS RTU, CANopen, EtherCAT, ModBUS TCP/IP
- Настраиваемая логика PNP/NPN
- Встроенные отраслевые функции: крановые, каскадный режим, намоточные станки и др.
- Резервное копирование параметров с помощью панели управления
- Совместимость с 5-ю различными видами энкодеров
- Встроенная плата STO во всём модельном ряду для соответствия стандартам промышленной безопасности
- Функция «Аварийный режим работы» при переключении на резервный источник питания (ИБП)
- Встроенный тормозной модуль в моделях до 37кВт, от 45 до 160 кВт опционально
- Форм-фактор европейского образца

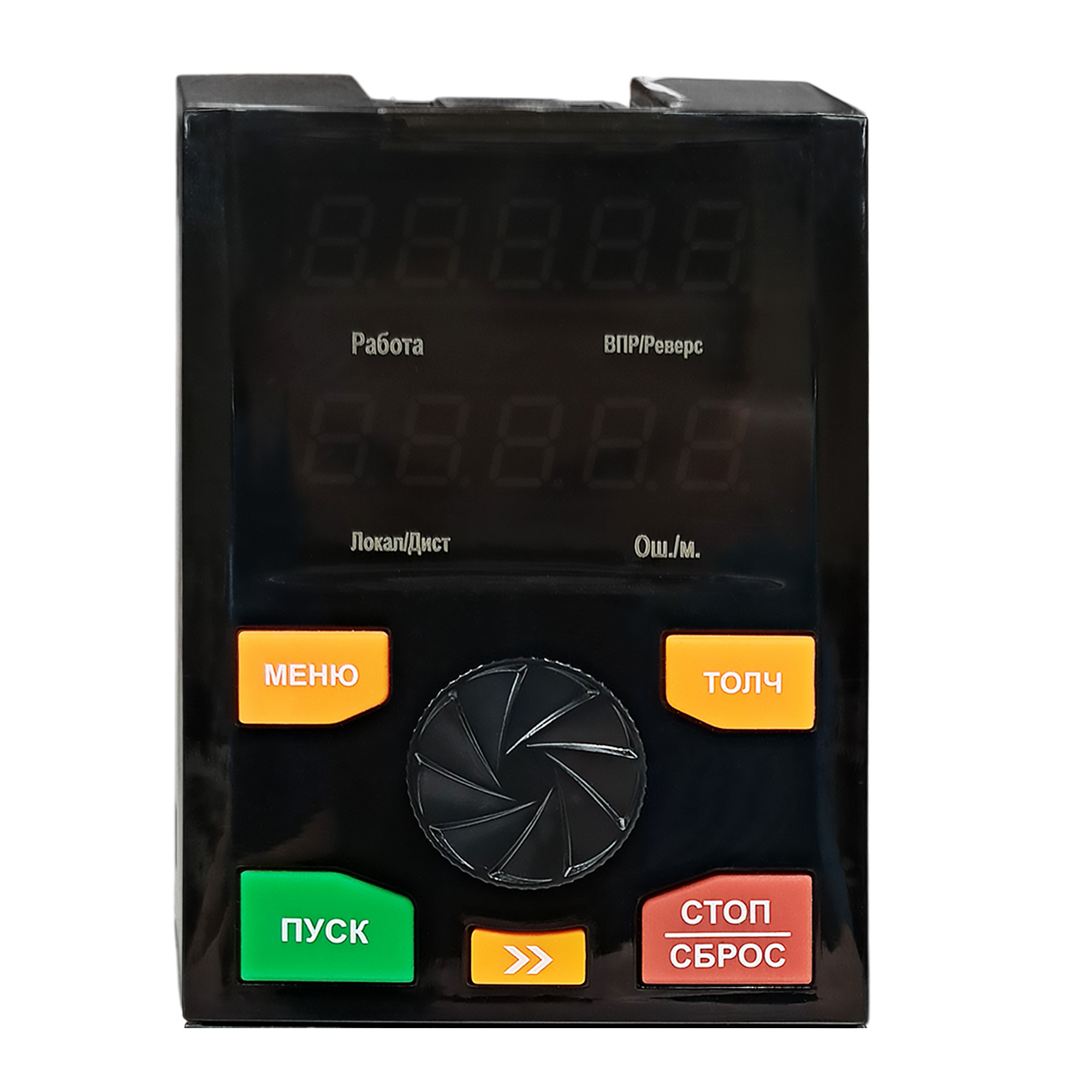

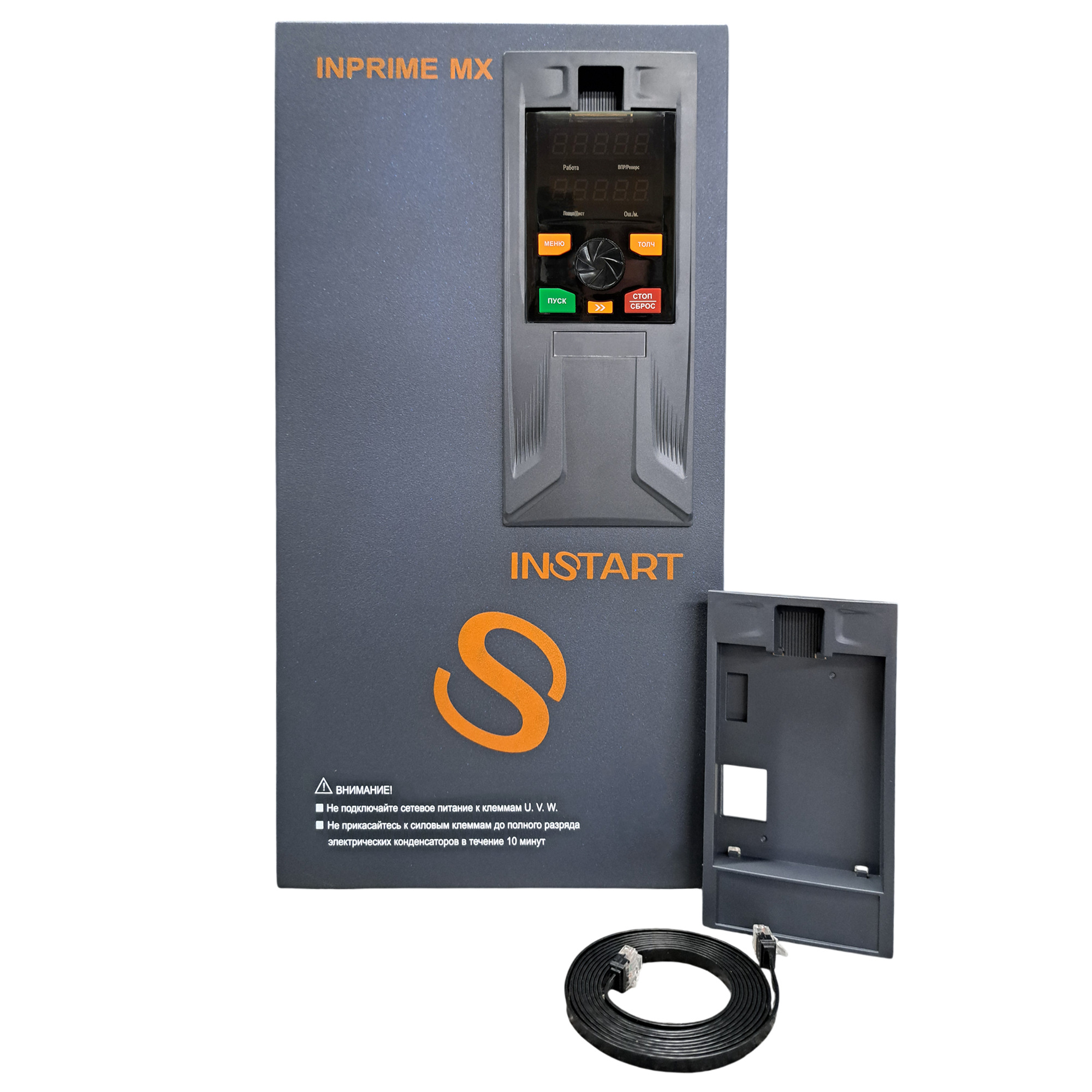

- Опционально подключаемая панель с интуитивно понятным меню на русском языке
- Настраиваемый вывод параметров на панель управления
- Крутящий момент 180% на низких скоростях в векторном режиме
- Точность управления скоростью 1:1000 в векторном режиме с энкодером
Области применения
Серия INPRIME MX, благодаря специализированным отраслевым функциям, может использоваться в грузоподъёмном оборудовании во многих отраслях промышленности: целлюлозно-бумажной, пищевой, машиностроении, добывающей промышленности и др.Система обозначения

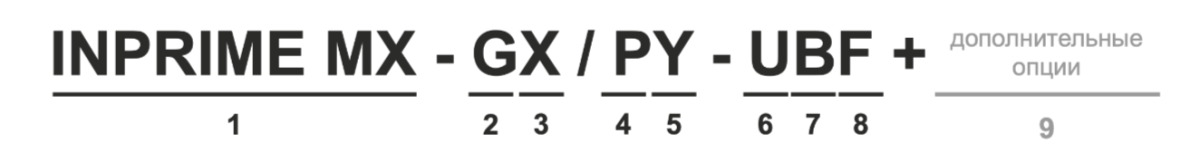

1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P − насосный
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
3: вход 1~230 (220) В, 50/60 Гц; выход 3~400 (380) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Дополнительные опции:
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие компаундом;
INMX-I/O, INMX-PG, INMX-DP, INMXCanopen, INMX-Profinet, INMX-TCP/IP, INMX-Ethercat – платы расширения.
*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Схемы подключения
Схема подключения управляющих клемм серии INPRIME MX

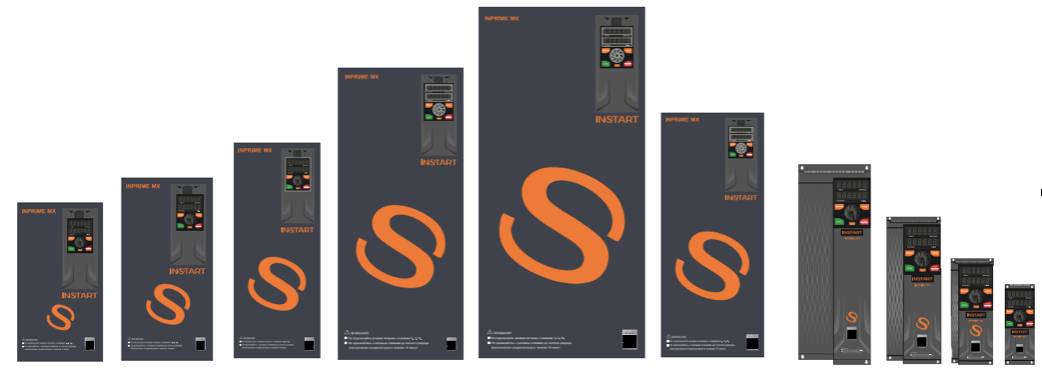

Массогабаритные характеристики
Габаритные и установочные размеры устройств серии INPRIME MX в пластмассовом корпусе (настенное исполнение), типоразмеры 1-4

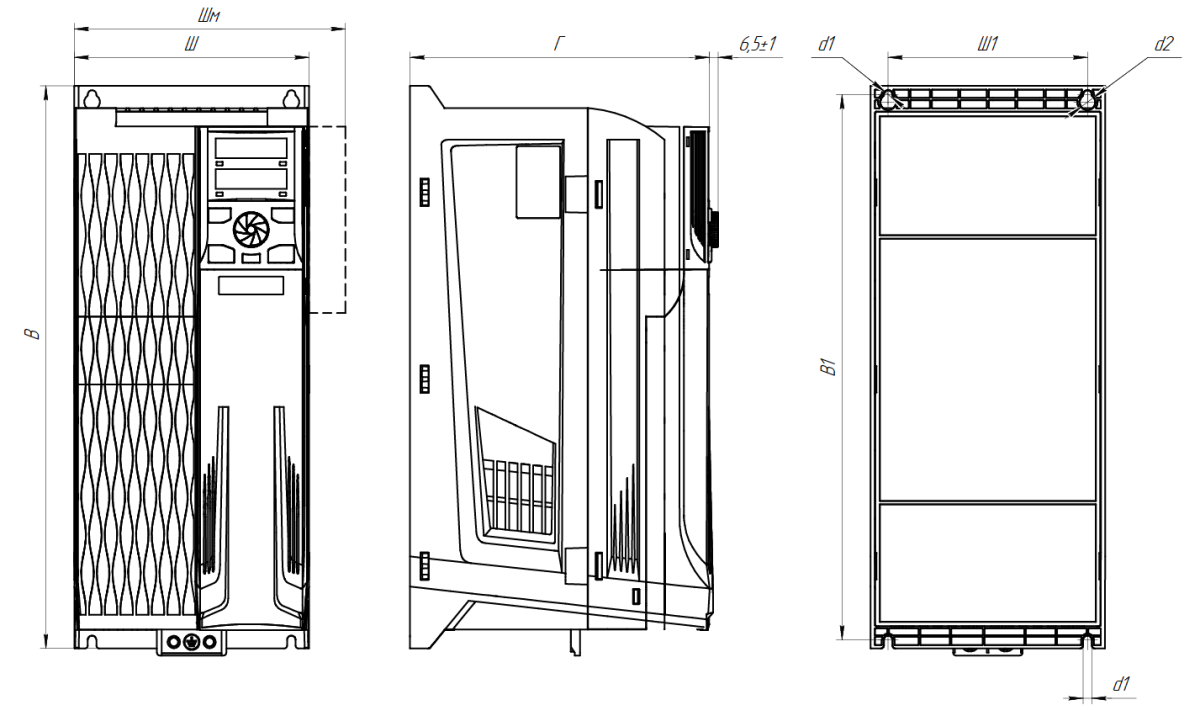

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (настенное исполнение), типоразмеры 5-13

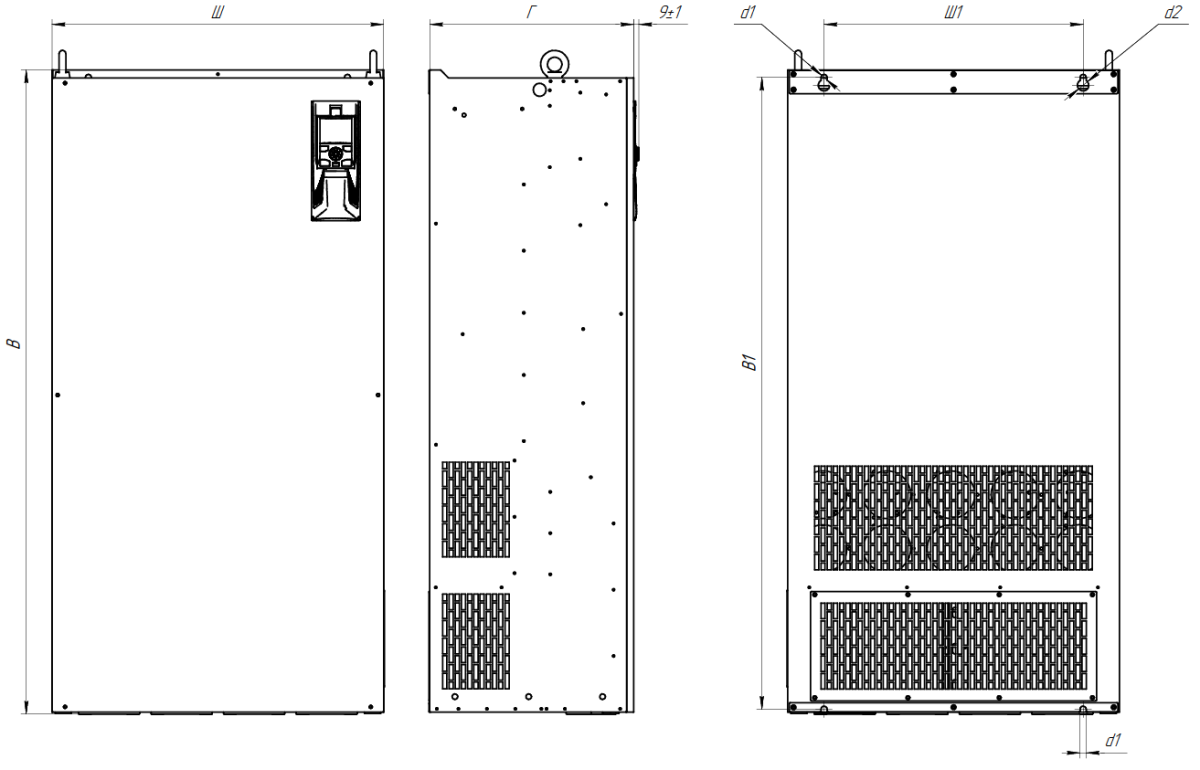

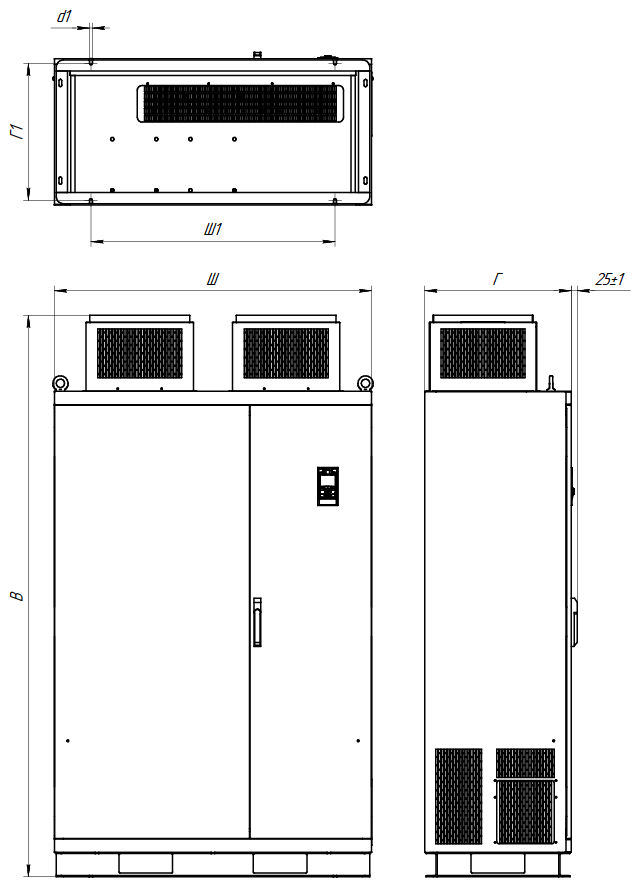

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (напольное исполнение), типоразмеры 14-16
|
|
|
|
Габаритные размеры, |
Тип корпуса и способ монтажа |
||
| Типоразмер | Модель | Вес нетто, кг |
|
мм |
|
|
|
|
|
Ш | В | Г |
|
|
|
|
||||||
| 1 | INPRIME MX-G1.5-1B | 0.82 | 80 | 200 | 138 |
Пластмассовый, настенный (на din-рейку) |
| INPRIME MX-G2.2-1B | 0.82 | |||||
| 2 | INPRIME MX-G4.0-1B | 1.75 | 98 | 260 | 170 | |
| 3 | INPRIME MX-G5.5-1B | 3.11 | 115 | 310 | 187 |
Пластмассовый, настенный |
| INPRIME MX-G7.5-1B | 3.11 | |||||
| 4 | INPRIME MX-G11-1B | 6.2 | 165 | 395 | 210 | |
| 5 | INPRIME MX-G15-1B | 11.5 | 220 | 445 | 220 | |
|
|
||||||
| 1 | INPRIME MX-G0.4-2B | 0.82 | 80 | 200 | 138 |
Пластмассовый, настенный (на din-рейку) |
| INPRIME MX-G0.75-2B | 0.82 | 80 | 200 | 138 | ||
| INPRIME MX-G1.5-2B | 0.82 | 80 | 200 | 138 | ||
| INPRIME MX-G2.2-2B | 0.82 | 80 | 200 | 138 | ||
| 2 | INPRIME MX-G4.0-2B | 1.75 | 98 | 260 | 170 | |
| 3 | INPRIME MX-G5.5-2B | 3.11 | 115 | 310 | 187 |
Пластмассовый, настенный |
| INPRIME MX-G7.5-2B | 3.11 | 115 | 310 | 187 | ||
|
|
||||||
| 1 | INPRIME MX-G0.75-3B | 0.82 | 80 | 200 | 138 |
Пластмассовый, настенный (на din-рейку) |
| INPRIME MX-G1.5-3B | 0.82 | 80 | 200 | 138 | ||
| 2 | INPRIME MX-G2.2-3B | 1.75 | 98 | 260 | 170 | |
| INPRIME MX-G4.0-3B | 1.75 | 98 | 260 | 170 | ||
| 3 | INPRIME MX-G5.5-3B | 3.11 | 115 | 310 | 187 |
Пластмассовый, настенный |
| INPRIME MX-G7.5-3B | 3.11 | 115 | 310 | 187 | ||
| INPRIME MX-G11-3B | 3.11 | 115 | 310 | 187 | ||
| 4 | INPRIME MX-G15-3B | 6.2 | 165 | 395 | 210 | |
| INPRIME MX-G18.5-3B | 6.2 | 165 | 395 | 210 | ||
| 5 | INPRIME MX-G22-3B | 11.5 | 220 | 445 | 220 |
Металлический, настенный |
| INPRIME MX-G30-3B | 11.5 | 220 | 445 | 220 | ||
| 6 | INPRIME MX-G37-3B | 16.5 | 245 | 554 | 255 | |
|
|
||||||
| 1 | INPRIME MX-G0.75/P1.1-4B | 0.82 | 80 | 200 | 138 |
Пластмассовый, настенный (на din-рейку) |
| INPRIME MX-G1.1/P1.5-4B | 0.82 | 80 | 200 | 138 | ||
| INPRIME MX-G1.5/P2.2-4B | 0.82 | 80 | 200 | 138 | ||
| INPRIME MX-G2.2/P3.0-4B | 0.82 | 80 | 200 | 138 | ||
| INPRIME MX-G3.0/P4.0-4B | 0.82 | 80 | 200 | 138 | ||
| 2 | INPRIME MX-G4.0/P5.5-4B | 1.75 | 98 | 260 | 170 | |
| INPRIME MX-G5.5/P7.5-4B | 1.75 | 98 | 260 | 170 | ||
| INPRIME MX-G7.5/P11-4B | 1.75 | 98 | 260 | 170 | ||
| 3 | INPRIME MX-G11/P15-4B | 3.11 | 115 | 310 | 187 |
Пластмассовый, настенный |
| INPRIME MX-G15/P18.5-4B | 3.11 | 115 | 310 | 187 | ||
| 4 | INPRIME MX-G18.5/P22-4B | 6.2 | 165 | 395 | 210 | |
| INPRIME MX-G22/P30-4B | 6.2 | 165 | 395 | 210 | ||
| 5 | INPRIME MX-G30/P37-4B | 11.5 | 220 | 445 | 220 |
Металлический, настенный |
| INPRIME MX-G37/P45-4B | 11.5 | 220 | 445 | 220 | ||
| 6 | INPRIME MX-G45/P55-4BF | 16.5 | 245 | 554 | 255 | |
| 7 | INPRIME MX-G55/P75-4BF | 26 | 265 | 664 | 305 | |
| INPRIME MX-G75/P90-4BF | 26 | 265 | 664 | 305 | ||
| 8 | INPRIME MX-G90/P110-4BF | 38 | 300 | 789 | 305 | |
| INPRIME MX-G110/P132-4BF | 38 | 300 | 789 | 305 | ||
| 9 | INPRIME MX-G132/P160-4BF | 45 | 340 | 840 | 325 | |
| 10 | INPRIME MX-G160/P185-4BF | 60 | 340 | 994 | 325 | |
| 11 | INPRIME MX-G185/P200-4F | 92.5 | 410 | 1025 | 370 | |
| INPRIME MX-G200/P220-4F | 92.5 | 410 | 1025 | 370 | ||
| INPRIME MX-G220/P250-4F | 92.5 | 410 | 1025 | 370 | ||
| 12 | INPRIME MX-G250/P280-4F | 113 | 470 | 1139 | 385 | |
| INPRIME MX-G280/P315-4F | 113 | 470 | 1139 | 385 | ||
| 13 | INPRIME MX-G315/P355-4F | 157 | 640 | 1244 | 395 | |
| INPRIME MX-G355/P400-4F | 157 | 640 | 1244 | 395 | ||
| INPRIME MX-G400/P450-4F | 157 | 640 | 1244 | 395 | ||
| INPRIME MX-G450/P500-4F | 157 | 640 | 1244 | 395 | ||
| 14 | INPRIME MX-G500/P550-4F | 294 | 900 | 1800 | 500 |
Металлический, напольный |
| INPRIME MX-G550/P630-4F | 294 | 900 | 1800 | 500 | ||
| INPRIME MX-G630-4F | 294 | 900 | 1800 | 500 | ||
| 15 | INPRIME MX-G710-4F | 446 | 1100 | 2200 | 600 | |
| INPRIME MX-G800-4F | 446 | 1100 | 2200 | 600 | ||
| 16 | INPRIME MX-G900-4F | 555 | 1300 | 2300 | 600 | |
| INPRIME MX-G1000-4F | 555 | 1300 | 2300 | 600 | ||
Модельный ряд и номинальные параметры серии INPRIME MX
| Модель | Мощность двигателя*, кВт | Ток, А |
|
|
G/P | G/P |
| Вход: 1 фаза, 198-253 В, выход: 1 фаза, 198-253 В | ||
| INPRIME MX-G1.5-1B | 1.5 | 7 |
| INPRIME MX-G2.2-1B | 2.2 | 9.6 |
| INPRIME MX-G4.0-1B | 4.0 | 17 |
| INPRIME MX-G5.5-1B | 5.5 | 25 |
| INPRIME MX-G7.5-1B | 7.5 | 32 |
| INPRIME MX-G11-1B | 11 | 45 |
| INPRIME MX-G15-1B | 15 | 60 |
| Вход: 1 фаза, 198-253 В, выход: 3 фазы, 198-253 В | ||
| INPRIME MX-G0.4-2B | 0.4 | 2.3 |
| INPRIME MX-G0.75-2B | 0.75 | 4.0 |
| INPRIME MX-G1.5-2B | 1.5 | 7.0 |
| INPRIME MX-G2.2-2B | 2.2 | 9.6 |
| INPRIME MX-G4.0-2B | 4.0 | 17 |
| INPRIME MX-G5.5-2B | 5.5 | 25 |
| INPRIME MX-G7.5-2B | 7.5 | 32 |
| Вход: 1 фаза, 198-253 В, выход: 3 фазы, 342-440 В | ||
| INPRIME MX-G0.75-3B | 0.75 | 2.3 |
| INPRIME MX-G1.5-3B | 1.5 | 3.8 |
| INPRIME MX-G2.2-3B | 2.2 | 5.1 |
| INPRIME MX-G4.0-3B | 4.0 | 9 |
| INPRIME MX-G5.5-3B | 5.5 | 13 |
| INPRIME MX-G7.5-3B | 7.5 | 17 |
| INPRIME MX-G11-3B | 11 | 25 |
| INPRIME MX-G15-3B | 15 | 32 |
| INPRIME MX-G18.5-3B | 18.5 | 37 |
| INPRIME MX-G22-3B | 22 | 45 |
| INPRIME MX-G30-3B | 30 | 60 |
| INPRIME MX-G37-3B | 37 | 75 |
| Вход: 3 фазы, 342-440 В, выход: 3 фазы, 342-440 В | ||
| INPRIME MX-G0.75/P1.1-4B | 0.75/1.1 | 2.1/2.8 |
| INPRIME MX-G1.1/P1.5-4B | 1.1/1.5 | 2.8/3.8 |
| INPRIME MX-G1.5/P2.2-4B | 1.5/2.2 | 3.8/5.1 |
| INPRIME MX-G2.2/P3.0-4B | 2.2/3.0 | 5.1/7.0 |
| INPRIME MX-G3.0/P4.0-4B | 3.0/4.0 | 7.0/9.0 |
| INPRIME MX-G4.0/P5.5-4B | 4.0/5.5 | 9.0/13 |
| INPRIME MX-G5.5/P7.5-4B | 5.5/7.5 | 13/17 |
| INPRIME MX-G7.5/P11-4B | 7.5/11 | 17/25 |
| INPRIME MX-G11/P15-4B | 11/15 | 25/32 |
| INPRIME MX-G15/P18.5-4B | 15/18.5 | 32/37 |
| INPRIME MX-G18.5/P22-4B | 18.5/22 | 37/45 |
| INPRIME MX-G22/P30-4B | 22/30 | 45/60 |
| INPRIME MX-G30/P37-4B | 30/37 | 60/75 |
| INPRIME MX-G37/P45-4B | 37/45 | 75/90 |
| INPRIME MX-G45/P55-4BF | 45/55 | 90/110 |
| INPRIME MX-G55/P75-4BF | 55/75 | 110/152 |
| INPRIME MX-G75/P90-4BF | 75/90 | 152/176 |
| INPRIME MX-G90/P110-4BF | 90/110 | 176/210 |
| INPRIME MX-G110/P132-4BF | 110/132 | 210/253 |
| INPRIME MX-G132/P160-4BF | 132/160 | 253/304 |
| INPRIME MX-G160/P185-4BF | 160/185 | 304/340 |
| INPRIME MX-G185/P200-4F | 185/200 | 340/377 |
| INPRIME MX-G200/P220-4F | 200/220 | 377/426 |
| INPRIME MX-G220/P250-4F | 220/250 | 426/465 |
| INPRIME MX-G250/P280-4F | 250/280 | 465/520 |
| INPRIME MX-G280/P315-4F | 280/315 | 520/585 |
| INPRIME MX-G315/P355-4F | 315/355 | 585/650 |
| INPRIME MX-G355/P400-4F | 355/400 | 650/725 |
| INPRIME MX-G400/P450-4F | 400/450 | 725/820 |
| INPRIME MX-G450/P500-4F | 450/500 | 820/900 |
| INPRIME MX-G500/P550-4F | 500/550 | 900/1000 |
| INPRIME MX-G550/P630-4F | 550/630 | 1000/1100 |
| INPRIME MX-G630-4F | 630 | 1150 |
| INPRIME MX-G710-4F | 710 | 1250 |
| INPRIME MX-G800-4F | 800 | 1450 |
| INPRIME MX-G900-4F | 900 | 1710 |
| INPRIME MX-G1000-4F | 1000 | 1900 |
|
|
|
|
| *Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты | ||
Технические характеристики
|
Показатель |
Значение |
|
Основные параметры |
|
|
Диапазон напряжения и частоты на входе |
1 ~ 198-253 В (+5 % не более 20 мс), 50/60 Гц ± 2 % 3 ~ 342-440 В (+5 % не более 20 мс), 50/60 Гц ± 2 % |
|
Диапазон напряжения и частоты на выходе |
1~ 0-Uвх, 0-599 Гц 3 ~ 0-Uвх, 0-599 Гц (опция – до 1200 Гц) |
|
Диапазон мощностей |
0.4 ~ 1000.0 кВт |
|
Тип подключаемого электродвигателя |
Однофазный/трехфазный асинхронный с КЗР, СДПМ |
|
Методы управления |
U/f – скалярный SVC – векторный с разомкнутым контуром VC – векторный с энкодером |
|
Перегрузочная способность (не чаще 1 раза в 10 мин) |
G: 150 % от номинального тока в течение 60 с; 180 % от номинального тока в течение 3 с P: 120 % от номинального тока в течение 60 с; 150 % от номинального тока в течение 3 с |
|
Несущая частота |
0.5 - 16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
|
Пусковой момент |
0.5 Гц: 150 % (U/f) 0.25 Гц: 180 % (SVC) 0.0 Гц: 200% (VC) |
|
Диапазон скоростей |
1:100 (U/f); 1:200 (SVC); 1:1000 (VC) |
|
Точность отображения выходной частоты |
Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1 % |
|
Точность постоянной скорости |
± 0.5 % (U/f), ± 0.2 % (SVC) |
|
Увеличение момента (U/f) |
Автоматическое |
|
Характеристика зависимости (U/f) |
Прямая. Квадратичная. Ломаная по нескольким точкам. |
|
Характеристика разгона/замедления |
4 линейных, S-кривая 1 и S-кривая 2 |
|
Функция AVR |
Автоматическая стабилизация выходного напряжения |
|
Фильтр ЭМС |
Встроен |
|
Функциональные возможности |
|
|
Панель управления |
Съемная LED-панель, LCD-панель - опция |
|
Управление в векторном режиме |
По скорости/по моменту |
|
Встроенные расширенные функции |
Пожарный режим, STO, таймер, отслеживание скорости перед запуском, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, счетчик длины, параметры управления натяжением, 2 набора параметров для двух разных электродвигателей, функции управления тормозом |
|
Динамическое торможение |
Торможение постоянным током |
|
Толчковый режим |
Диапазон частоты: 0.0…максимальная частота. Отдельное время разгона/замедления для толчкового режима |
|
Простой ПЛК |
Задание скорости и времени работы на каждой из |
|
Многоступенчатый режим |
Задание скорости с цифровых клемм с помощью |
|
ПИД-управление |
Реализация системы управления с датчиком обратной связи |
|
Безостановочная работа |
При пропадании питания: менее 15 мс – непрерывная работа более 15 мс – автоперезапуск |
|
Сетевые протоколы |
Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen |
|
Опции и аксессуары |

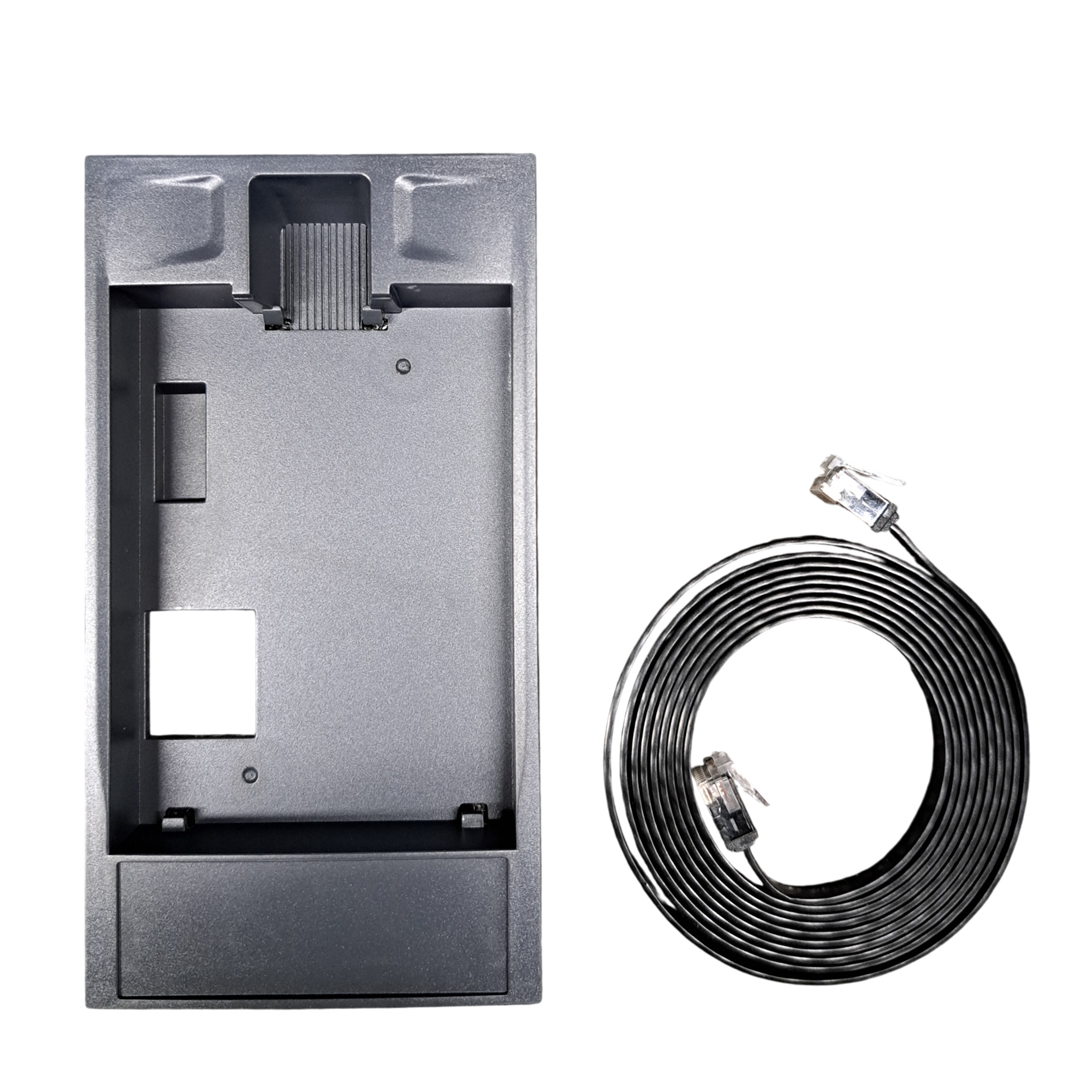

Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
|
Защитные функции |
Полный комплекс защит |
|
Степень защиты |
IP20 |
|
Управление |
|
| Каналы команды запуска |
Панель, клеммы, коммуникационные протоколы (Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen) |
|
Задание частоты |
Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола. |
|
Задание момента |
10 типов источников задания вращающего момента |
|
Источник питания |
10 В DC (100 мА); 24 В DC (200 мА) |
|
Входы управления |
7 цифровых (DI), поддерживают PNP/NPN логику; (включая 1 высокочастотный импульсный (HDI); 2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА STO1 и STO2 – для реализации функции STO |
|
Выходы управления |
1 цифровой (24 В, 50 мА)/высокочастотный импульсный выход (до 50 кГц) (FM) 2 релейных (R/T): AC - до 250 В, 3.0 А; DC - до 30 В, 1 А 2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА |
|
Условия окружающей среды |
|
|
Место установки |
В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
|
Высота над уровнем моря |
Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
|
Температура окружающей среды при работе ПЧ* |
От - 10 до + 40 °С (эксплуатация со сниженными номинальными характеристиками 1.5 % на каждый градус до + 50 °С) |
|
Относительная влажность |
Относительная влажность ниже 95 %, без конденсации |
|

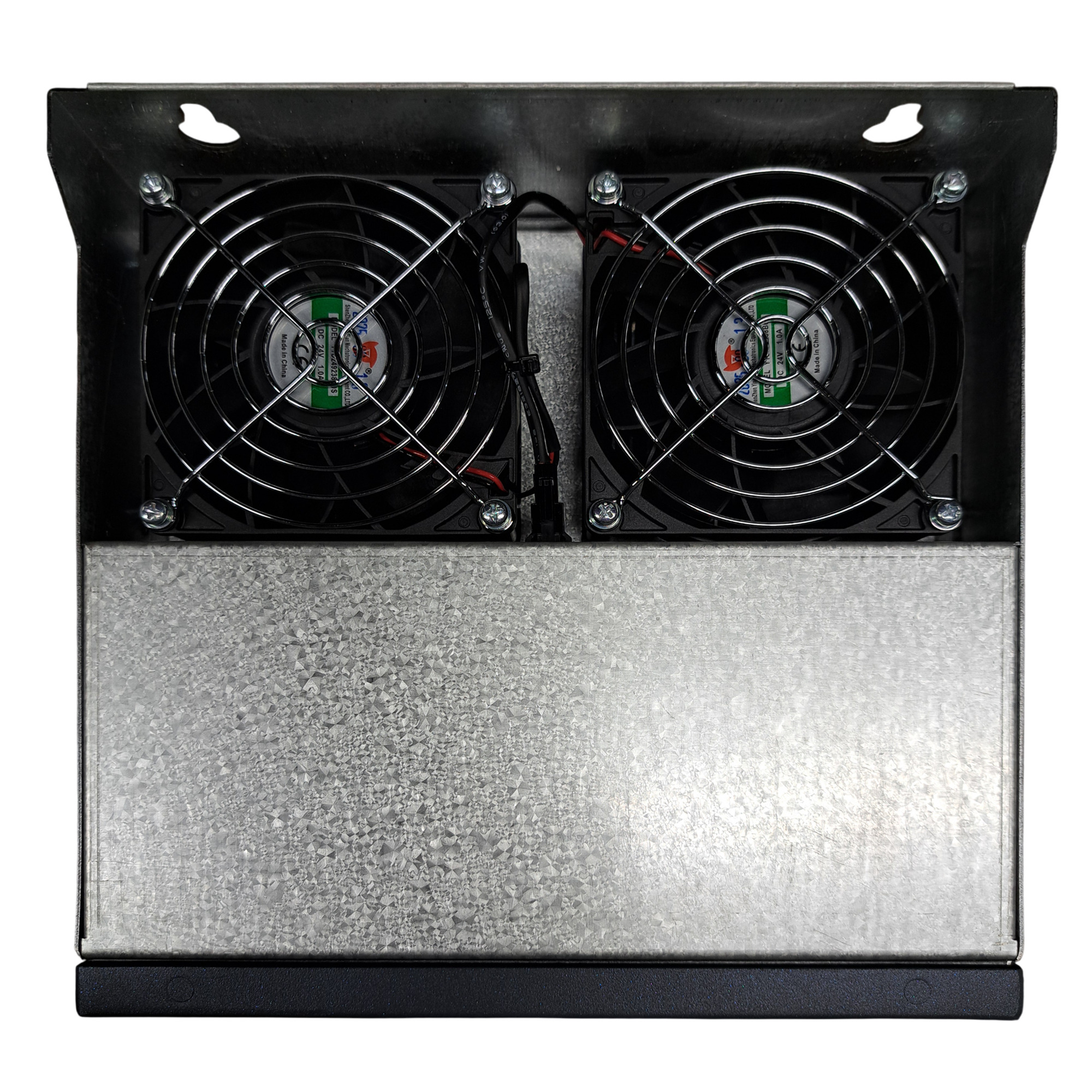

Охлаждение |
Принудительное воздушное |
|
Вибрация |
Менее 5.9 м/с (0.6 g) |
|
Температура хранения |
От - 20 до + 60 °С |
*Температура окружающей среды при запуске преобразователя частоты должна быть выше 0 °С
Модульная конструкция позволяет установить одновременно три платы расширения разных типов. Платы устанавливаются в модуль INMX-Ecard, который входит в комплект поставки. Платы расширения являются дополнительной опцией, продаются только в комплектации с преобразователем частоты серии INPRIME MX.
